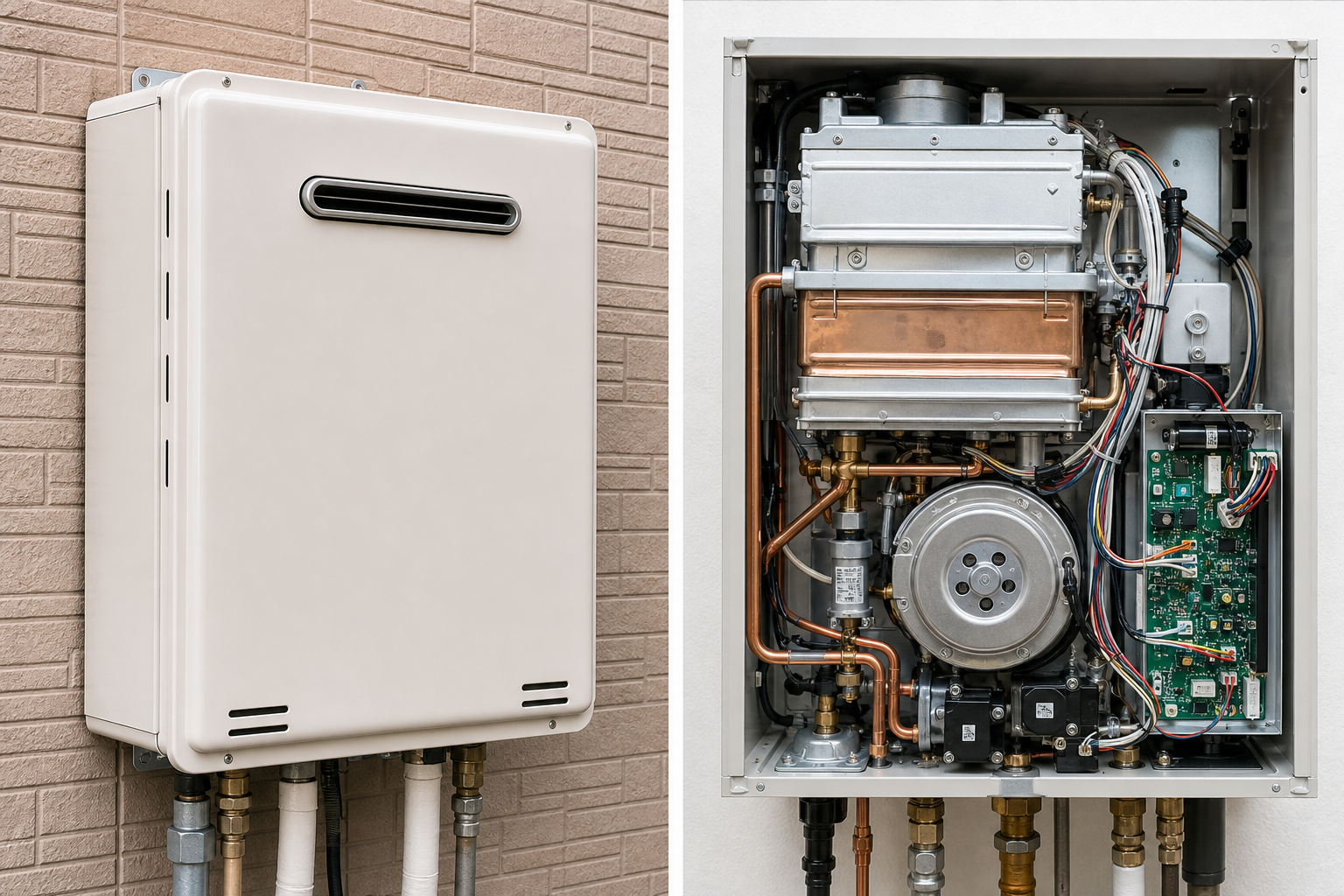

「給湯器って、中にどんな部品が入っているんだろう？」と気になったことはありませんか？
お湯が出なくなったとき、業者さんに「〇〇が故障しています」と言われても、その部品がどこにあって何をしているのか、よくわからないですよね。
実は、給湯器の部品名称と役割を知っておくだけで、故障の原因が理解しやすくなったり、修理や交換のときに業者さんとスムーズにやり取りできたりと、とても役に立つんです。
この記事では、給湯器の部品名称を「外から見える部品」と「内部の主要部品」に分けて、それぞれの役割や故障したときに起こる症状まで、一緒にわかりやすく整理していきますね。

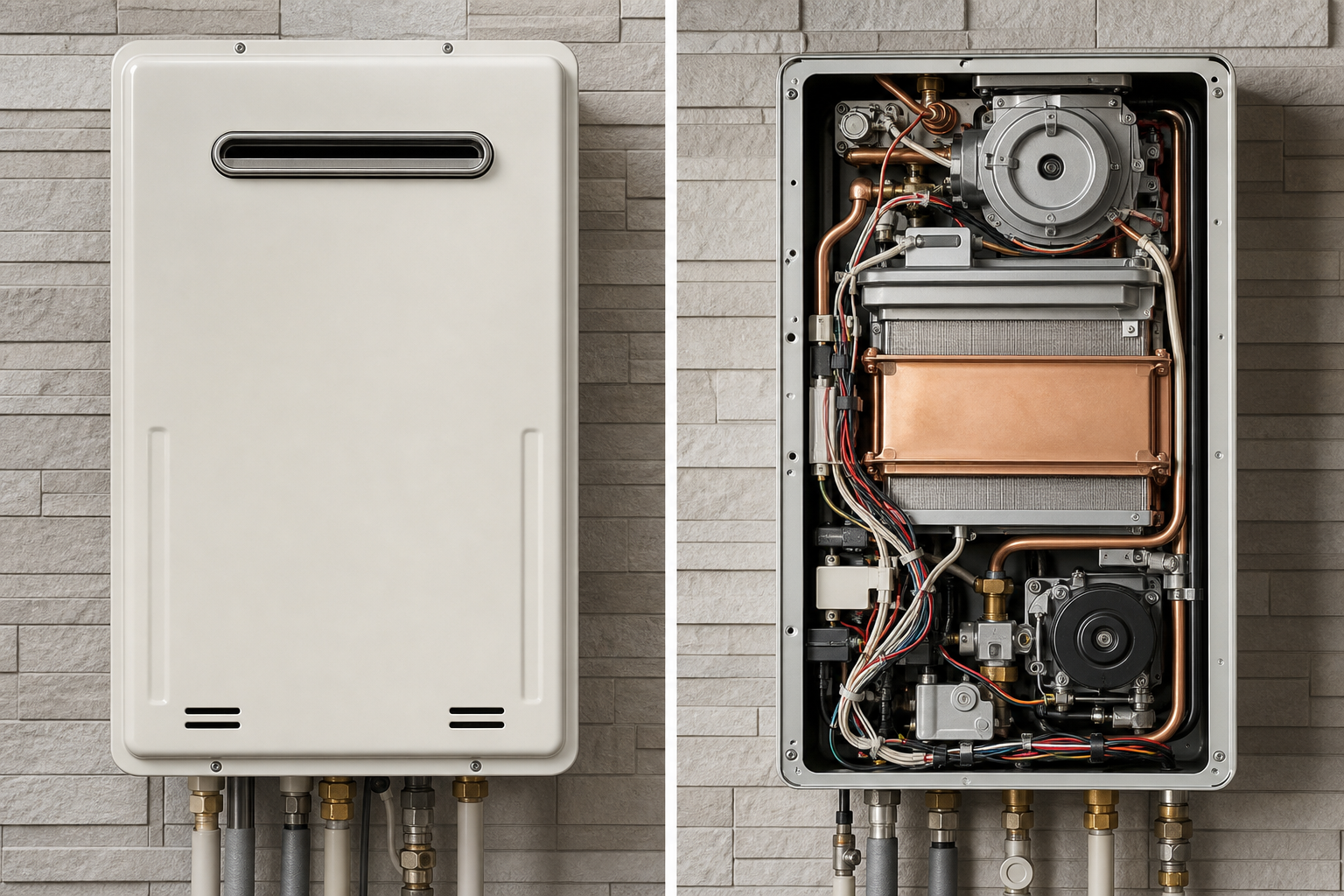

給湯器の部品は「外側」と「内側」で整理するとわかりやすいです
給湯器の部品名称を調べるとき、いきなり専門用語が並んでいると、「難しそう…」と感じてしまいますよね。
そこで、まずは「外から見える部品」と「内部の主要部品」に分けて整理するのがおすすめです。
外側の部品は日常的に目にするものが多く、内側の部品はお湯を作るための心臓部ともいえる大切なパーツばかりです。
一つひとつ見ていくと、「なるほど、こんな仕組みになっているんだ」と、きっと親しみやすくなりますよ。

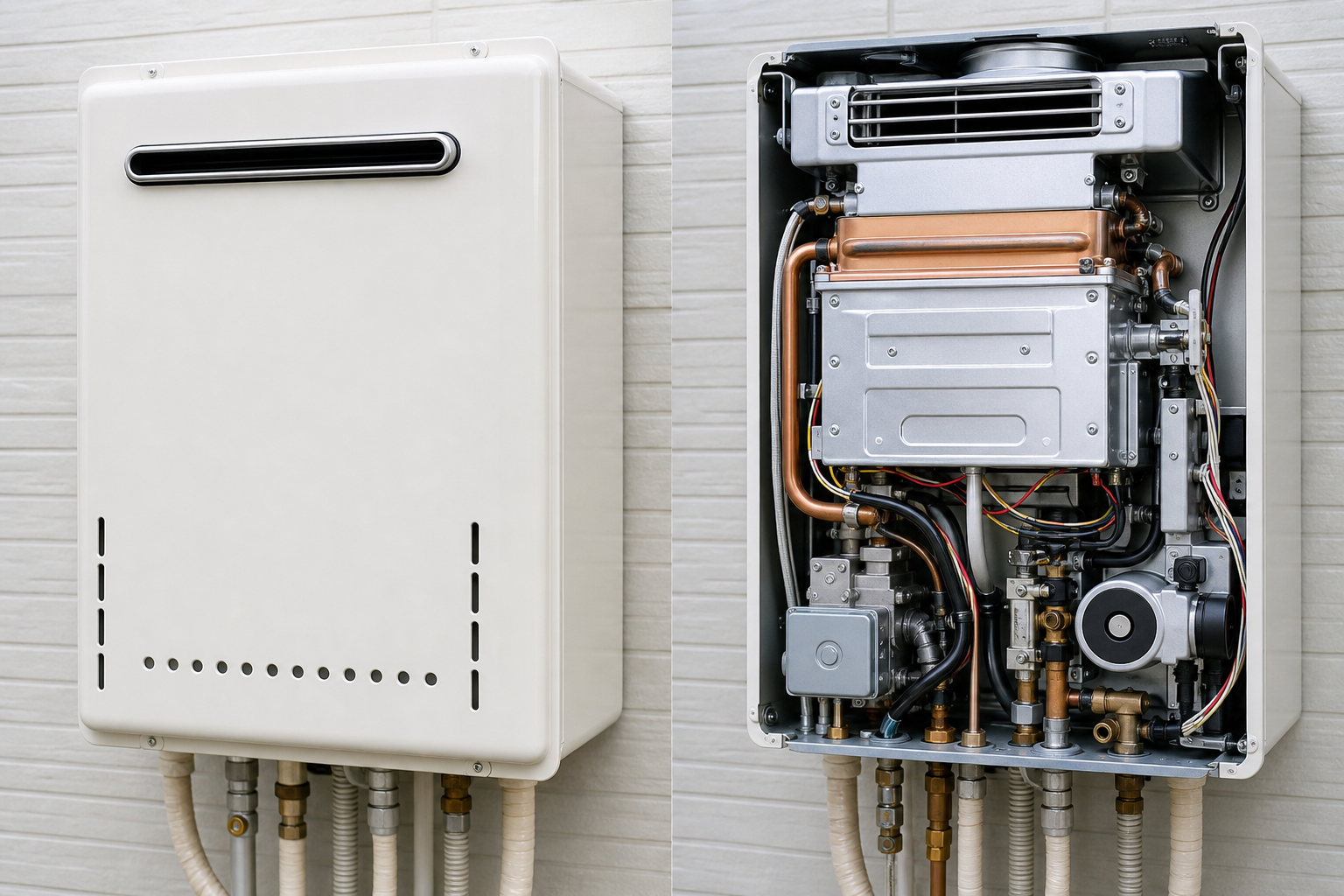

給湯器の部品名称と役割を詳しく解説します
外から見える部品の名称と役割
まずは、私たちが日常的に目にする外側の部品から見ていきましょう。
出湯管・給水管
給湯器の側面や下部に接続されているパイプのことです。
給水管は水道からの冷たい水を給湯器に引き込み、出湯管は加熱されたお湯を浴室やキッチンへ届ける役割を担っています。
接続部分のパッキンやOリングが劣化すると、水漏れの原因になることがあります。
化粧カバー（外装パネル）
給湯器の外側を覆っているカバーです。
内部の部品を雨や風から守る大切な役割があります。
見た目はシンプルですが、経年劣化でサビや変色が出てくることもありますよね。
リモコン・操作パネル
温度設定や追い焚き操作などを行うための部品です。
リモコンが反応しなくなったり、表示がおかしくなったりすると、内部の制御基板との通信トラブルが疑われることもあります。
排気口・吸気口
燃焼に使った排ガスを外へ出したり、燃焼に必要な新鮮な空気を取り込んだりするための開口部です。
ここが詰まると、燃焼不良や安全装置の作動につながることがありますので、定期的に確認しておくと安心ですね。
内部の主要部品の名称と役割
次に、給湯器の「心臓部」とも言える内部の部品を見ていきます。
普段は目にすることがない部品たちですが、これらがあってこそお湯が出てくるんですね。
熱交換器
熱交換器は、バーナーの熱を使って水を温めるための中核部品です。
内部をお水が流れる間に、燃焼熱を効率よく吸収してお湯にしています。
機種によって「一次熱交換器」「給湯熱交換器」「ふろ熱交換器」など呼び方が分かれることがあります。
熱交換器が劣化や詰まりを起こすと、お湯の温度が安定しなかったり、水漏れが起きたりする場合があります。
バーナー
バーナーはガスを燃焼させて熱を作り出す部品です。
熱交換器と組み合わさって、私たちのもとへお湯を届けてくれる、まさに「給湯器の火力源」ですね。
バーナーに異常が起きると、点火不良や不完全燃焼につながることがあります。
水量センサー
水道の蛇口を開けたとき、水が流れ始めたことを検知して「給湯を開始するよ」という信号を送る部品です。
この水量センサーが正常に働かないと、お湯が出るまでに時間がかかったり、点火しないトラブルが起きることがあります。
実は、お湯が急に出なくなった場合の原因として、水量センサーの汚れや故障が疑われるケースも多いんですね。
ファンモーター
ファンモーターは、燃焼に必要な空気を給湯器内部に送り込むための部品です。
安全に燃焼させるために欠かせない部品で、ファンモーターが故障すると燃焼ができなくなり、給湯器が止まってしまうこともあります。
「ブーン」という異音がしてきたら、ファンモーターの不具合のサインかもしれませんね。
イグナイター（点火装置）
イグナイターは、バーナーに点火するための火花を発生させる部品です。
スパーク音（カチカチという音）とともに点火する役割を担っています。
イグナイターが劣化すると、点火に時間がかかったり、点火できなくなったりすることがあります。
ガス電磁弁・ガス比例弁
ガス電磁弁はガスの流れを開閉する部品で、ガス比例弁はガスの供給量を細かく調整する部品です。
お湯の温度を設定通りに保つために、これらの弁が連携して働いています。
弁に不具合が出ると、温度が不安定になったり、ガス漏れのリスクが高まることもあります。
サーミスタ・温度ヒューズ・過熱防止装置
サーミスタは温度を検知するセンサーで、給水・出湯・缶体など複数箇所に設置されています。
温度ヒューズや過熱防止装置は、異常な高温を検知したときに安全のために給湯器を停止させる役割があります。
これらは「安全の要」とも言える部品で、故障するとエラーコードが表示されて給湯器が止まることがあります。
制御基板
給湯器全体の動作をコントロールする「脳」のような部品です。
各センサーからの情報を受け取り、ガス弁やファンモーターへの指示を出しています。
制御基板が故障すると、エラーコードが表示されたり、まったく動作しなくなったりすることがあります。
追い焚き機能付き機種にある特有の部品
追い焚き機能がついた給湯器には、給湯専用機にはない部品が追加されています。
もしかしたら、「追い焚きが急に使えなくなった」という経験がある方には、これらの部品名が関係しているかもしれませんね。
- ふろ熱交換器：浴槽のお湯を温め直すための熱交換器です。
- 循環ポンプ：浴槽のお湯を給湯器内部に引き込んで循環させるためのポンプです。
- 水位センサー：浴槽内のお湯の水位を検知して、自動お湯はりや追い焚きの制御に使われます。
追い焚き機能の不具合は、これらの部品のいずれかが原因であることが多いとされています。

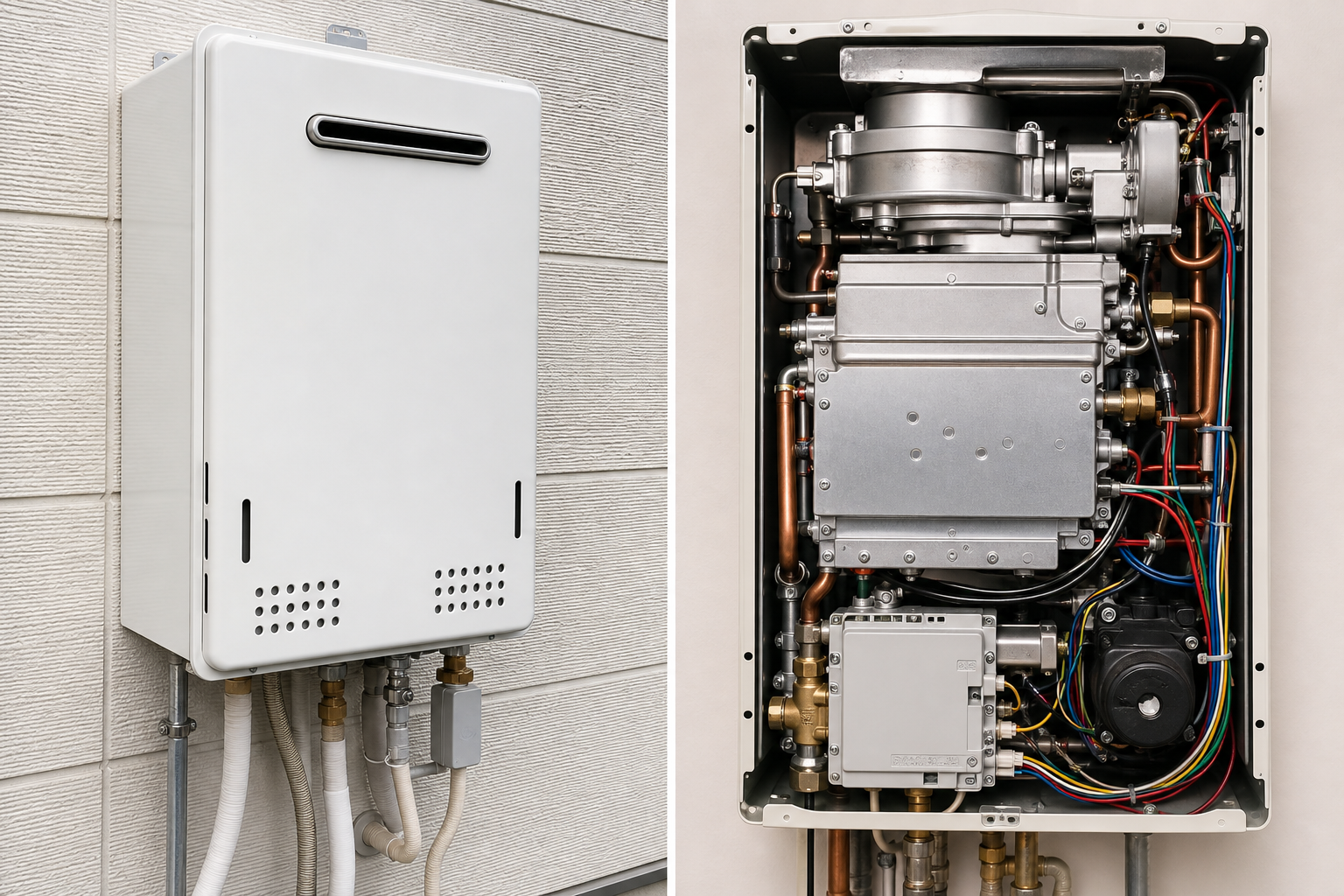

部品名称ごとの故障症状の具体例を紹介します
「部品の名前は分かったけど、実際にどんな症状が出るの？」と気になりますよね。
ここでは、具体的な故障症状の例を3つ紹介します。
具体例①：お湯が急に出なくなった → 水量センサーの不具合が疑われます
蛇口を開けてもお湯が出ない、または点火しないという症状は、水量センサーの汚れや故障が原因のひとつとして挙げられます。
水量センサーは、水の流れを検知して点火の合図を出しているため、ここが誤作動するとそもそも給湯が始まらないんですね。
フィルターの詰まりが原因で水量センサーが誤作動するケースもあります。
まずは給水フィルターの掃除を試してみることが推奨されています。
具体例②：お湯の温度が安定しない → サーミスタやガス比例弁の不具合が疑われます
設定温度にならない、熱くなったり冷たくなったりするという症状は、温度センサー（サーミスタ）やガス比例弁の不具合が考えられます。
サーミスタが正確に温度を測れなくなると、制御基板への情報がズレてしまい、温度調整がうまくいかなくなります。
この場合はセンサーや弁の交換が必要になることが多く、専門業者への相談がおすすめです。
具体例③：給湯器から異音がする → ファンモーターや循環ポンプの不具合が疑われます
「ブーン」「ガラガラ」などの異音がする場合、ファンモーターや循環ポンプの劣化が原因であることが多いとされています。
ファンモーターはプロペラを回転させる部品のため、ベアリングの摩耗などで異音が出ることがあります。
異音を放置すると完全に動かなくなるケースもありますので、早めに点検してもらうと安心ですね。
具体例④：エラーコードが表示されて止まった → 制御基板や過熱防止装置の作動が疑われます
リモコンにエラーコードが表示されて給湯器が止まってしまう症状は、過熱防止装置や制御基板の問題が絡んでいることがあります。
エラーコードはメーカーや機種によって意味が異なるため、説明書やメーカーのサポートページで確認するのが確実です。
「なんのエラーか分からない…」という場合は、業者さんに問い合わせると部品名と合わせて教えてもらえますよ。

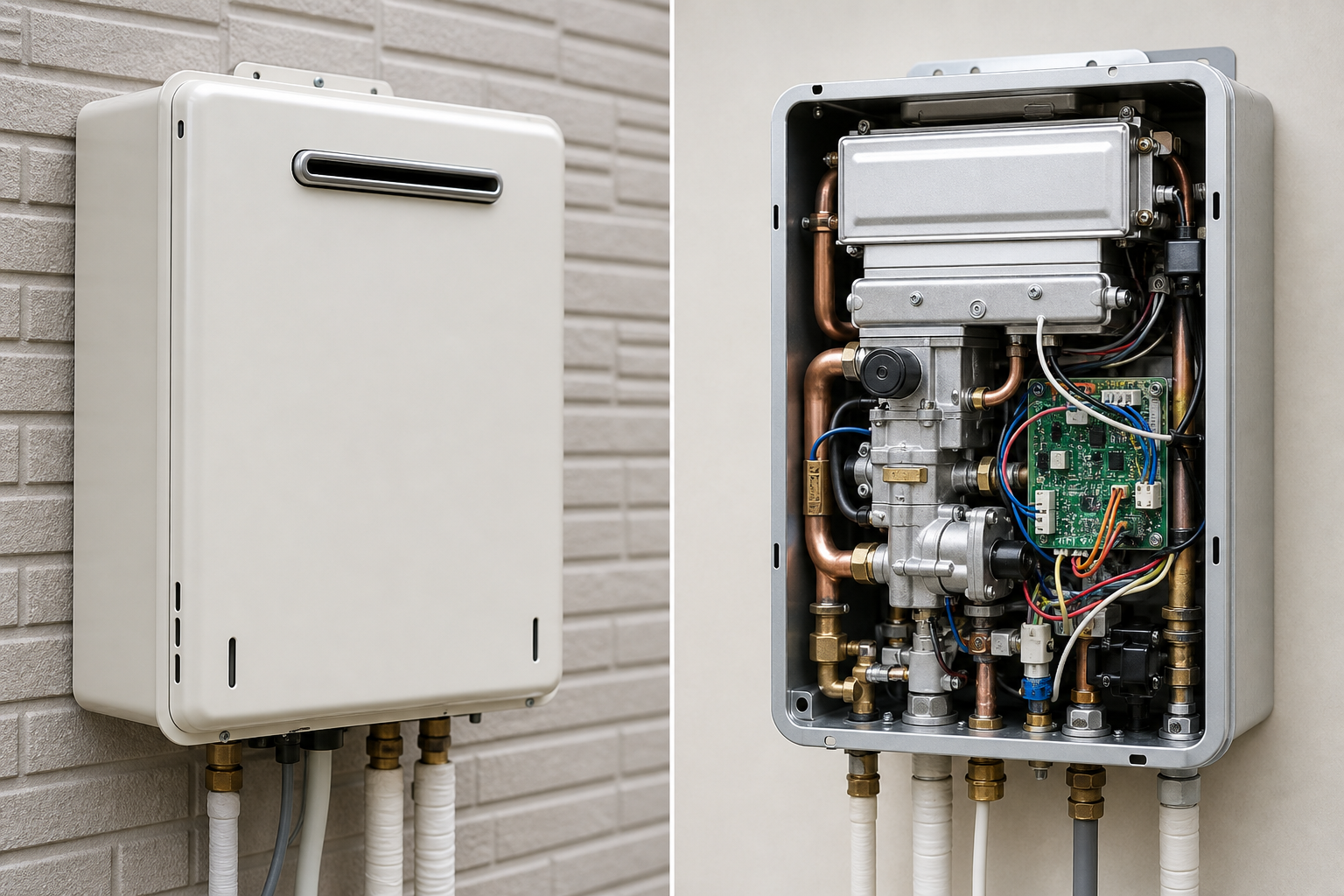

給湯器の部品名称と役割をまとめます
この記事では、給湯器の部品名称を「外側」と「内側」に分けて整理しました。
最後に、重要なポイントをまとめておきますね。
- 外側の部品：出湯管・給水管・化粧カバー・リモコン・排気口など、普段目にする部品です。
- 内部の主要部品：熱交換器・バーナー・水量センサー・ファンモーター・イグナイター・ガス電磁弁・サーミスタ・制御基板など、お湯を作るための核心部品です。
- 追い焚き専用の部品：ふろ熱交換器・循環ポンプ・水位センサーが追加されます。
- 故障症状と部品名を結びつけることで、業者さんへの相談がスムーズになります。
給湯器は毎日使う大切な設備ですが、内部の構造はなかなか知る機会がないですよね。
部品の名称と役割を知っておくだけで、いざというときに慌てにくくなるはずです。
「最近なんだかお湯の出が悪いな」「異音がしてるかも」と感じているなら、もしかしたらいずれかの部品が劣化しているサインかもしれません。
早めに専門業者さんに点検を依頼するのが、安心への一番の近道ですよ。
一緒に、給湯器の状態を確認してみませんか？
