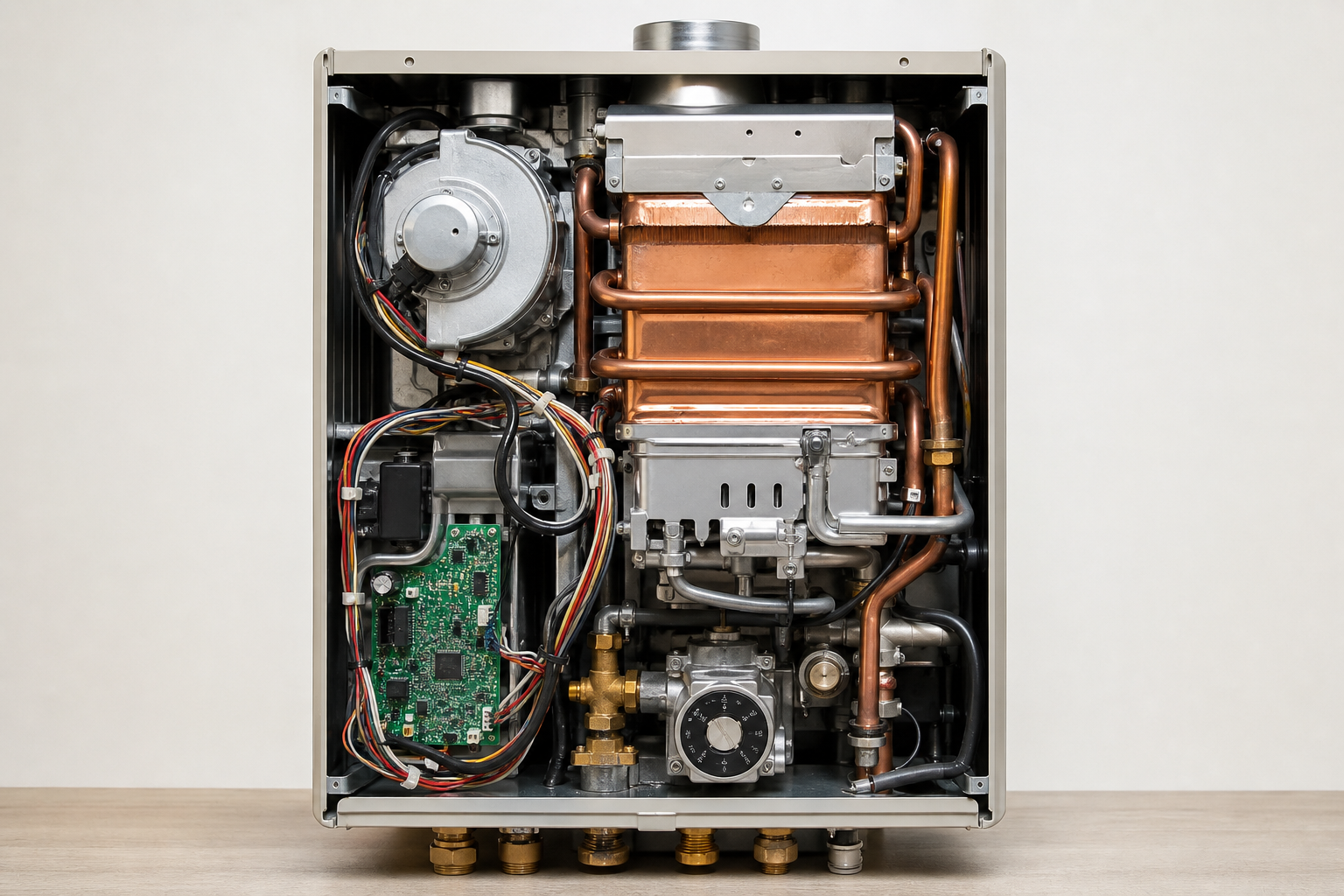

毎日当たり前のようにお湯が出てくる給湯器って、実際の中身はどうなっているんだろう？と気になったことはありませんか？
特にリンナイの給湯器を使っているさんの中には、「なぜお湯の温度がちゃんと一定に保たれるんだろう」「追い焚きってどんな仕組みで動いているの？」と感じたことがあるかもしれませんね。
この記事では、リンナイ給湯器の内部構造について、難しい専門用語をなるべくかみ砕きながら、一緒に見ていきたいと思います。
内部の仕組みを知っておくと、万が一トラブルが起きたときにも「どこが原因かな？」と見当がつきやすくなりますし、メンテナンスの大切さも実感できるようになりますよ。

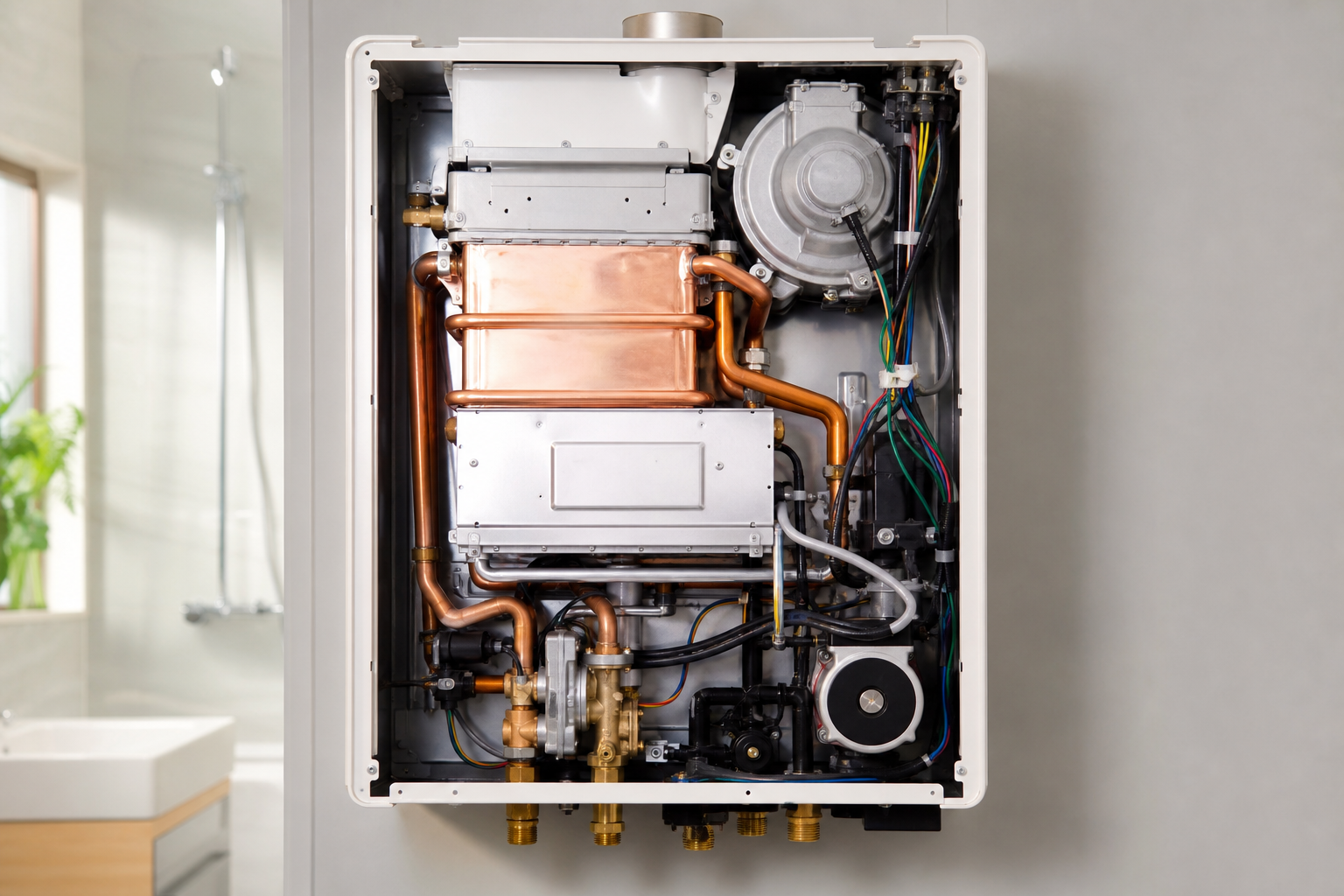

リンナイ給湯器の内部は「4つの系統」で成り立っています
結論からお伝えすると、リンナイの給湯器の内部は大きく分けて「燃焼系・水制御系・安全制御系・追い焚き系」という4つの系統が連携して動いています。
それぞれが役割を分担しながら、私たちの生活に欠かせないお湯を安定して供給しているんですね。
機種によっては、さらにエコジョーズや循環ポンプ、中和器といったパーツが追加されており、より高効率・高機能な構成になっているものもあります。
「給湯器の中ってシンプルなのかな？」と思っていた方も、実はかなり精密な仕組みが詰まっているんだと感じていただけるはずです。

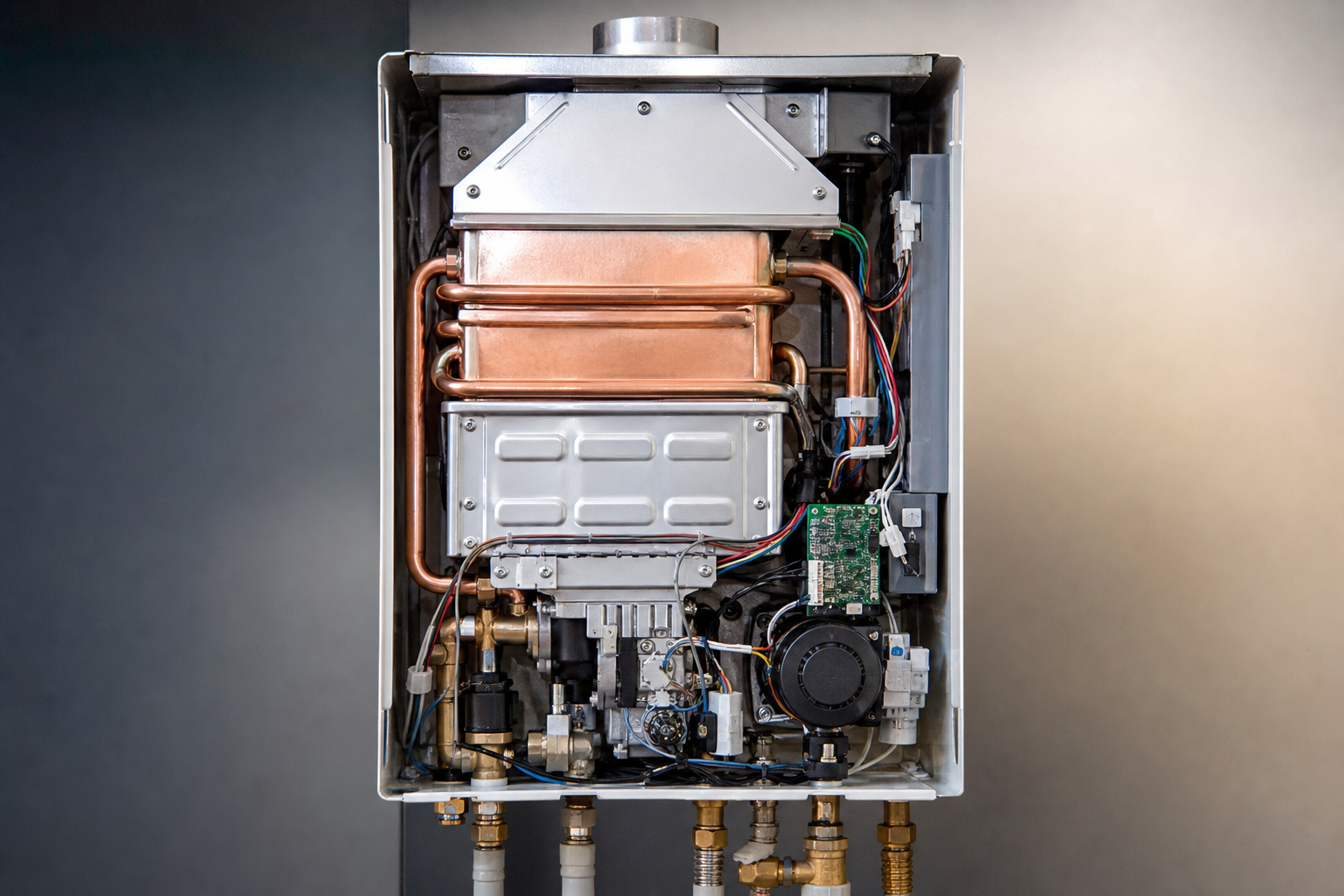

お湯が出るまでの流れを一緒に追ってみましょう
内部構造を理解するには、まず「お湯が出るまでの流れ」を知るのがいちばんわかりやすいかもしれませんね。
順番に一緒に見ていきましょう。
① 空気を送り込んでガスを燃やす「燃焼系」
蛇口をひねると、まず給湯器の中でファンモーターが回り始めます。
このファンモーターは、バーナーで安定した燃焼をさせるために必要な空気を送り込む役割を担っています。
空気が十分に送られると、バーナーがガスに点火して燃焼が始まります。
バーナーはいわば「火を作る装置」で、ここで発生した熱が次の工程に使われるんですね。
そして、バーナーで発生した熱を水に伝えるのが熱交換器です。
熱交換器は給湯器の中核とも言える部品で、ガスの燃焼熱を効率よく水に伝えてお湯を作る心臓部といっても過言ではありません。
水が熱交換器の中を通り抜ける間に、ちょうどよい温度に温められていくイメージですね。
② 湯量と温度を細かく調整する「水制御系」
熱交換器で温められたお湯は、そのままでは温度にムラが出てしまうかもしれません。
そこで活躍するのが水量センサー・水量サーボ・バイパスサーボです。
水量センサーは、蛇口からどのくらいの水量が流れているかを検知しています。
水量サーボは水の流量を細かく調整し、バイパスサーボは加熱されていない水と加熱された水を混ぜ合わせて、設定温度に近いお湯を作り出す役割を担っています。
これらのパーツが瞬時に連携することで、「最初は冷たくて、しばらくしたら熱くなる」という状況を防ぎ、安定したお湯を届けてくれているんですね。
「なんでいつも同じ温度のお湯が出るんだろう？」と不思議に思っていた方も、これで納得できたかもしれませんね。
③ 全体をまとめる「電装基板」の役割
燃焼系と水制御系をまとめて司令塔として管理しているのが電装基板です。
電装基板は、入水温度・出湯温度・入水量・ガス量などのデータをリアルタイムで判断しながら、給湯器全体をコントロールしています。
私たちが台所のリモコンで「42℃に設定」と操作すると、電装基板がその指示を受け取り、バーナーの火力や水量サーボの動きを細かく調整してくれているんです。
まるで小さなコンピュータが給湯器の中に入っているようなイメージですよね。
④ 万が一に備える「安全制御系」
給湯器の内部には、安全のための装置もしっかり組み込まれています。
代表的なのが温度ヒューズで、異常な高温になった場合に自動的に作動して燃焼を停止させる仕組みです。
その他にも、異常を検知したときには給湯器が自動停止し、エラーコードをリモコンに表示する機能も備わっています。
「急にお湯が出なくなった」というときは、安全装置が働いているサインかもしれませんね。

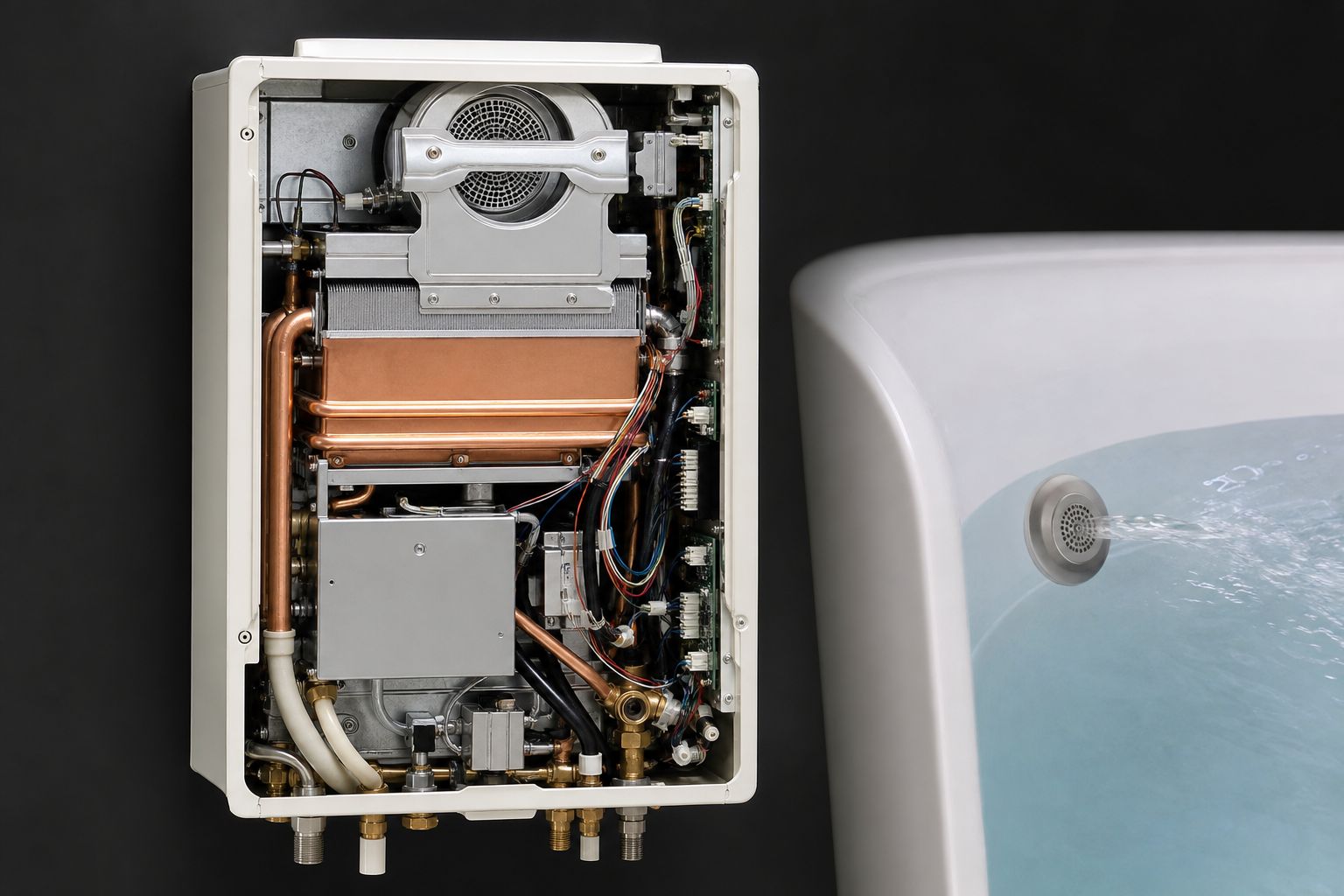

追い焚き機能の内部はどうなっているの？
追い焚き機能付きの給湯器を使っているさんは、「浴槽のお湯が冷めたときにどうやって温め直しているの？」と気になりますよね。
追い焚き機能には、専用の部品が内部に追加されているんですね。
風呂熱交換器と循環ポンプの連携
追い焚き機能付きの機種には、通常の熱交換器とは別に風呂熱交換器と循環ポンプが内蔵されています。
追い焚きをスタートすると、まず循環ポンプが浴槽内のお湯を給湯器に向けて吸い上げます。
次に、そのお湯が風呂熱交換器の中を通り、バーナーの熱で温め直されます。
温まったお湯は再び浴槽に戻される、という循環の仕組みです。
また、水位センサーが浴槽内の水量を検知しており、お湯が少なすぎる場合は自動でお湯を足す「自動湯はり」機能とも連動しています。
こうした複数のパーツが連携することで、快適なバスタイムを支えてくれているんですね。

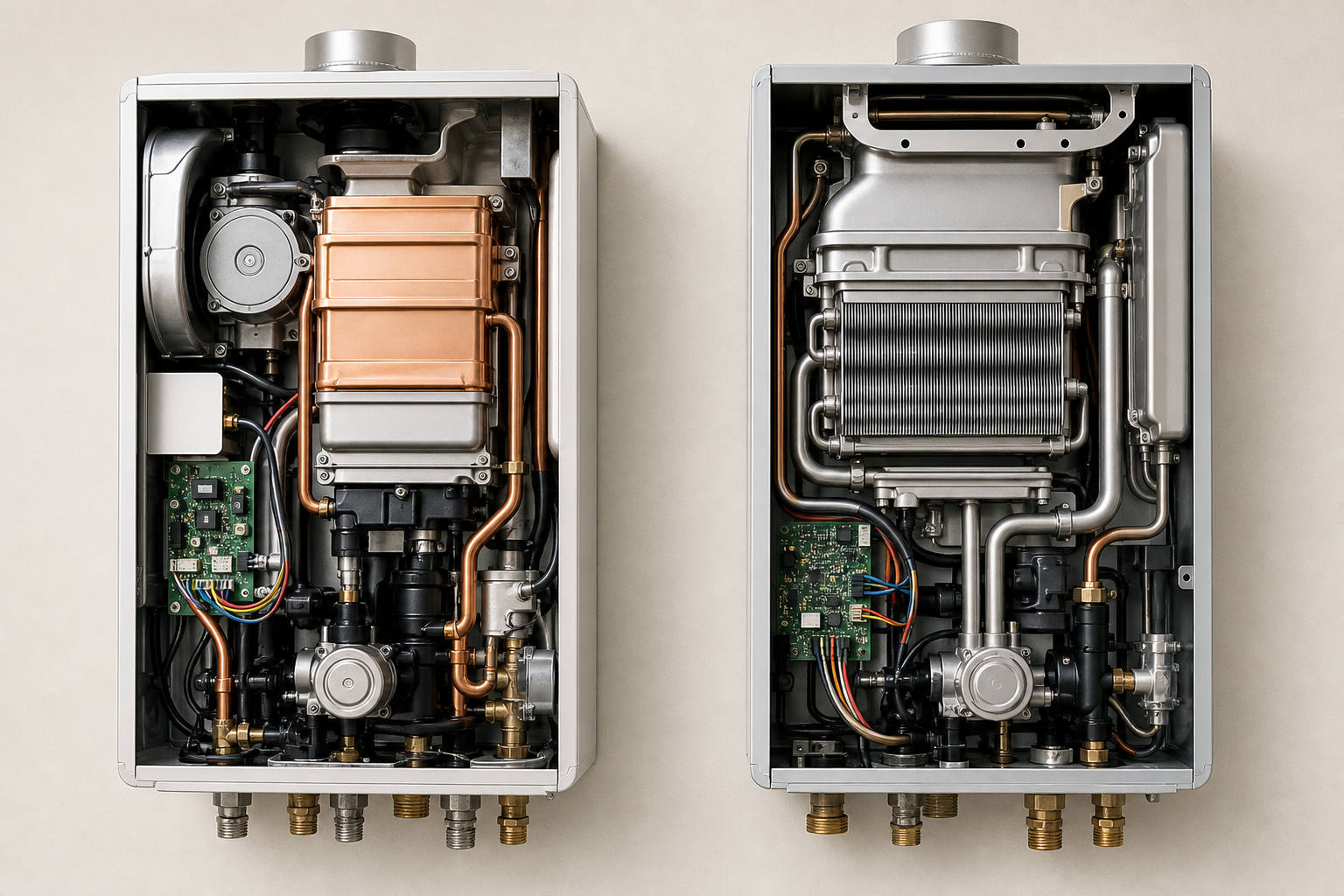

エコジョーズと通常給湯器の内部構造の違い
近年、リンナイが力を入れているのがエコジョーズタイプの給湯器です。
「エコジョーズって聞いたことあるけど、通常のものと何が違うの？」と思っているさんも多いかもしれませんね。
排気熱を再利用する「二次熱交換器」
通常の給湯器では、バーナーで発生した熱の一部が排気ガスとして外に捨てられてしまいます。
一方エコジョーズでは、この排気熱を「二次熱交換器」で回収して再利用することで、熱効率を大幅に高めているんです。
通常給湯器の熱効率が約80%程度であるのに対し、エコジョーズは約95%以上に達するとされています。
これによってガスの使用量が減り、光熱費の削減につながるわけですね。
エコジョーズに必須の「中和器」とは？
エコジョーズが排気熱を回収するときには、ドレン水（結露水）が発生します。
このドレン水は酸性なので、そのまま排水すると環境への影響が出るかもしれません。
そこで内部に組み込まれているのが中和器です。
中和器はドレン水を中和してから排水する役割を担っていますが、長年使用すると中和剤が消耗するため定期的な交換が必要になる場合があります。
リンナイの公式FAQでも、中和器の消耗とメンテナンスについて案内されているので、エコジョーズを使用中のさんはぜひ定期点検を意識してみてください。
寒冷地仕様・業務用など、機種別の特徴的な内部構造
リンナイの給湯器は、使う環境や用途によってさらに専用パーツが追加されているものもあります。
代表的なものをいくつか見ていきましょう。
寒冷地向け：凍結予防ヒータと自動ポンプ運転
寒い地域で使用する給湯器には、凍結予防ヒータと自動ポンプ運転装置が内蔵されています。
外気温が一定以下に下がると自動でヒータが作動したり、ポンプを運転して配管内の水が凍らないようにしてくれるんですね。
「冬に給湯器が凍って使えなくなった」という経験がある方には、寒冷地仕様の内部構造のありがたさがよく伝わるかもしれませんね。
業務用給湯器：循環流量センサと膨張タンクも搭載
業務用のリンナイ給湯器では、ポンプユニット・循環流量センサ・安全弁・密閉式膨張タンクなどがさらに組み込まれた構成になっています。
大量のお湯を安定して供給する必要があるため、家庭用よりも複雑な制御系統が必要になるんですね。
耐久性を高める最近のトレンド
近年のリンナイの製品説明では、配線コネクタの抜け防止対策や塩害対策など、耐久性と施工信頼性の向上も重視されています。
長く安心して使えるよう、細部にまで工夫が施されているんですね。
リンナイ給湯器の内部構造まとめ
ここまで一緒に見てきた内容を整理すると、リンナイ給湯器の内部構造のポイントは以下のとおりです。
- 燃焼系：ファンモーターが空気を供給し、バーナーで燃焼、熱交換器でお湯を作る
- 水制御系：水量センサー・水量サーボ・バイパスサーボが湯量と温度を細かく調整する
- 安全制御系：電装基板が全体を制御し、温度ヒューズなどの安全装置が異常を防ぐ
- 追い焚き系：風呂熱交換器・循環ポンプ・水位センサーが浴槽のお湯を循環・再加熱する
- エコジョーズ：二次熱交換器で排気熱を再利用し、中和器でドレン水を処理する
- 寒冷地・業務用：用途に応じた専用パーツが追加されている
毎日何気なく使っている給湯器の中には、これだけ多くのパーツが連携して動いているんですね。
「当たり前にお湯が出るってすごいことなんだな」と改めて感じていただけたら嬉しいです。
内部構造を知ると、給湯器のトラブルやエラーが出たときにも「もしかしたらここが原因かな？」と見当がつきやすくなりますし、定期的なメンテナンスの大切さも自然と意識できるようになるかもしれませんね。
もしリンナイ給湯器のメンテナンス時期が気になってきたさんは、ぜひリンナイの公式サイトやFAQも一度チェックしてみてください。
中和器の交換時期や点検のタイミングなど、丁寧に案内されていますよ。
大切な給湯器を長く安心して使うために、まずは今の状態を確認するところから始めてみましょう。きっと安心感が増すはずです。
