給湯器が急に調子悪くなったとき、業者さんから「熱交換器が」とか「ファンモーターが」って説明されても、正直ピンとこないですよね。
私たちが毎日使っている給湯器ですが、内部にどんな部品があって、それぞれどんな名前で呼ばれているのか、知っている方は意外と少ないかもしれませんね。
でも、部位名称を知っておくと、故障したときの説明が理解しやすくなりますし、修理が必要かどうかの判断もしやすくなるんですね。
この記事では、給湯器の主要な部位名称と、それぞれの役割について、できるだけわかりやすくご紹介していきますね。
給湯器の主要部位は大きく分けて7つあります
給湯器の内部には、給湯熱交換器、バーナー、ファンモーター、水量センサー、温度ヒューズ、循環ポンプ、制御基板という主要な部品があります。
これらの部品がそれぞれ連携して、私たちが蛇口をひねるとすぐに温かいお湯が出る仕組みを作っているんですね。
まずは全体像を把握していただくために、これらの主要部位について簡単にご紹介しますね。

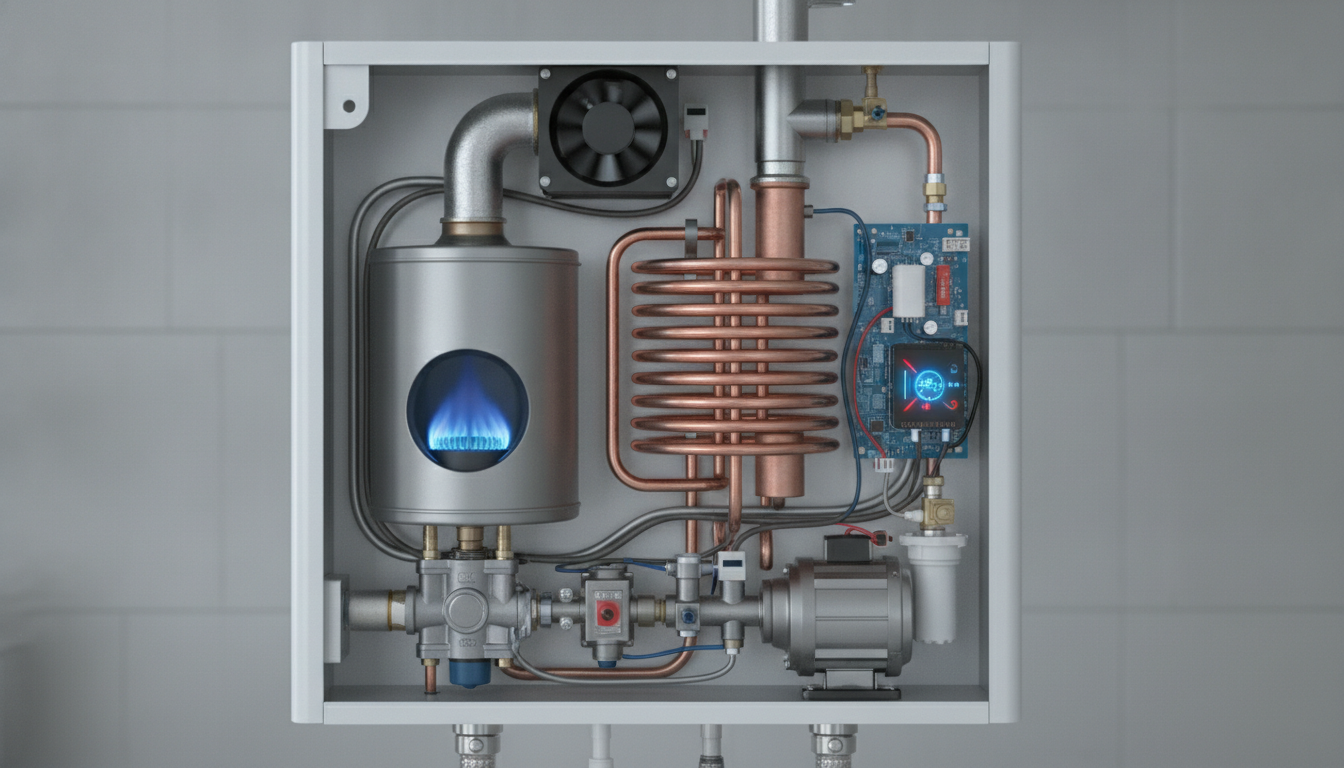

なぜこれらの部品が必要なのか、詳しく見ていきましょう
給湯熱交換器は給湯器の心臓部なんです
給湯熱交換器は、水を温めてお湯に変える給湯器の中核部品なんですね。
バーナーで作られた熱を効率よく水に伝えるため、薄い金属板が何層にも重なった構造になっているんです。
この部品が劣化すると、お湯の温度が安定しなくなったり、水漏れが発生したりする原因になることがありますよね。
給湯熱交換器は給湯器の中でも特に重要な部品で、この部分の故障は本体交換を検討する判断材料になることも多いんですね。
バーナーは熱を生み出す部品です
バーナーはガスを燃焼させて熱源を作る部品で、給湯器のエネルギー源と言えますね。
給湯器のタイプによって、メインバーナーだけのものもあれば、追い焚き用のサブバーナーも搭載されているものもあるんです。
バーナーがきちんと点火しないと、当然お湯は出ませんし、燃焼が不完全だと一酸化炭素が発生する危険もあるんですね。
だからこそ、バーナー周りの部品は安全装置がしっかり組み込まれているんです。
ファンモーターは燃焼を支える縁の下の力持ちです
ファンモーター（燃焼ファン）は、バーナーで燃焼するために必要な空気を送り込む役割を持っているんですね。
給湯器を使うとき、最初に「ブーン」という音がするのを聞いたことがありますよね。
あれがファンモーターの回転音なんです。
このファンモーターが故障すると、適切な量の空気が供給されなくなって、燃焼不良を起こしたり、給湯器自体が作動しなくなったりするんですね。
水量センサーは給湯器の「目」の役割です
水量センサーは、水の流れや量を検知して、給湯器に「今、水が流れているよ」と教える部品なんですね。
蛇口を開けると水が流れ始めますが、その情報を水量センサーがキャッチして、給湯器に点火の指示を出すんです。
この部品が汚れたり故障したりすると、お湯が出なくなったり、温度調節がうまくいかなくなったりするんですね。
意外と小さな部品ですが、給湯器の動作開始には欠かせない重要なセンサーなんです。
サーミスタは温度を監視する番人です
サーミスタは温度を測定するセンサーで、給湯器の中に複数箇所設置されているんですね。
お湯の温度、給湯器内部の温度など、様々な場所の温度を常に監視していて、設定温度通りのお湯が出るように制御しているんです。
もしサーミスタが故障すると、お湯の温度が熱すぎたり冷たすぎたりと不安定になってしまうんですね。
快適なお風呂やシャワーを楽しむためには、このサーミスタの正確な動作が必要不可欠なんです。
温度ヒューズは安全を守る最後の砦です
温度ヒューズは、給湯器内部が異常に高温になったときに回路を遮断する安全装置なんですね。
万が一、制御システムが正常に動作しなくなって給湯器が過熱した場合でも、温度ヒューズが作動することで火災などの危険を防いでくれるんです。
一度作動すると交換が必要になる使い捨てタイプの部品なんですが、それだけ重要な安全装置というわけですね。
循環ポンプは追い焚き機能に必要な部品です
循環ポンプは、追い焚き機能がついた給湯器に搭載されている部品で、浴槽のお湯を給湯器内部に循環させる役割があるんですね。
お風呂のお湯が冷めたときに追い焚きボタンを押すと、この循環ポンプが動いて浴槽のお湯を吸い上げ、温め直して再び浴槽に戻しているんです。
給湯専用機には付いていない部品なので、ふろ給湯器タイプ特有の部位と言えますね。
制御基板は給湯器の頭脳として全体を管理します
制御基板（電装基板）は、給湯器全体の動作を制御する「頭脳」に当たる部品なんですね。
各センサーからの情報を受け取って、バーナーの点火や消火、お湯の温度調整、安全装置の作動など、すべてをコントロールしているんです。
この制御基板が故障すると、給湯器全体が動かなくなることが多く、修理費用も高額になりがちなんですね。
雷などの影響で故障することもあるので、雷が多い地域では注意が必要かもしれませんね。

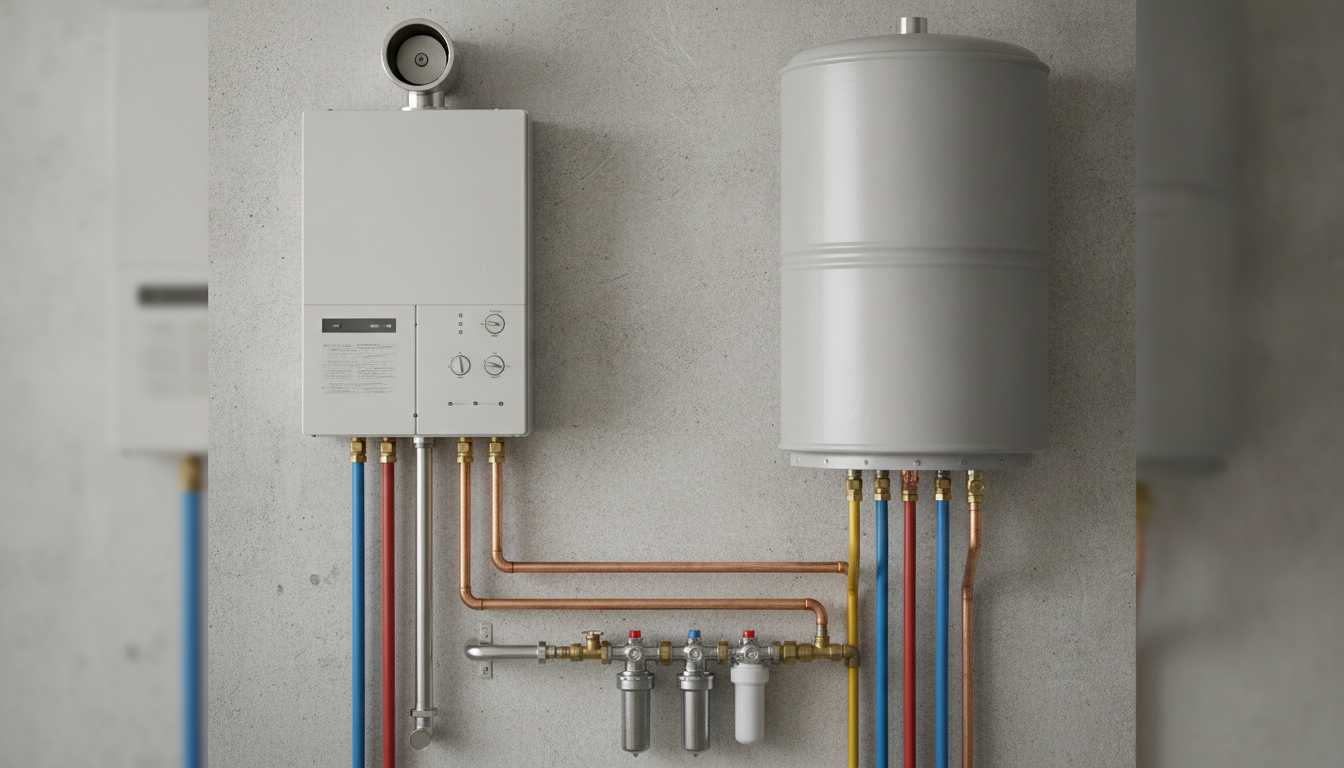

具体的な部位名称の例を見てみましょう
燃焼系の部位名称
燃焼に関わる部品には、いくつか専門的な名称のものがあるんですね。
- イグナイター：バーナーに点火するための着火装置です
- フレームロッド：炎を検知するセンサーで、正常に燃焼しているか監視します
- ガス電磁弁：ガスの供給を開閉する弁で、安全装置としても機能します
- ガス比例弁：ガスの流量を細かく調整して、お湯の温度をコントロールします
これらの部品名を聞いたことがある方もいらっしゃるかもしれませんね。
業者さんが説明するときに使う用語なので、覚えておくと修理の際に役立つかもしれませんよ。
水回り・配管系の部位名称
給湯器の水回りにも、知っておくと便利な部位名称があります。
- 給水口：給湯器に水道水が入ってくる入口です
- 給湯口：温められたお湯が出ていく出口です
- ふろ往き管：浴槽へお湯を送る配管です（追い焚き機能付きの場合）
- ふろ戻り管：浴槽のお湯を給湯器に戻す配管です（追い焚き機能付きの場合）
- 水抜き栓：メンテナンスや冬季の凍結防止のために水を抜く栓です
特に水抜き栓は、寒冷地にお住まいの方には重要なんですね。
冬季に長期不在にする場合などは、水抜き栓から水を抜いておかないと、配管が凍結して破損する恐れがあるんです。
外装・外部部品の名称
給湯器の外側にも、いくつか知っておきたい部位がありますよね。
- 給排気口（トップ）：空気を取り入れたり、燃焼後のガスを排出したりする部分です
- リモコン：温度設定や運転スイッチなどを操作する機器です
- 排気カバー：排気口を保護するカバーで、異物の侵入を防ぎます
- 前面パネル：給湯器本体を覆うカバーです
特に給排気口周りは、ゴミや落ち葉などで塞がれていないか定期的にチェックした方がいいんですね。
排気が正常にできないと、不完全燃焼の原因になることもあるので注意が必要なんです。
機種によって部位構成が違うこともあります
給湯器には主に3つのタイプがあって、それぞれ搭載されている部品が少し違うんですね。
給湯専用機の場合
給湯専用機は、蛇口やシャワーにお湯を供給する基本的な機能だけを持った給湯器です。
追い焚き機能がないので、循環ポンプや追い焚き用の熱交換器は搭載されていません。
シンプルな構造なので、比較的故障しにくく、価格も抑えられているんですね。
ふろ給湯器（オートタイプ・フルオートタイプ）の場合
ふろ給湯器は、給湯機能に加えて、お風呂の自動お湯張りや追い焚き機能を持った給湯器なんですね。
このタイプには循環ポンプ、ふろ熱交換器、水位センサーなどの追加部品が搭載されているんです。
フルオートタイプになると、さらに自動足し湯機能などが付いていて、より多くのセンサーや制御部品が使われていますよ。
給湯暖房熱源機の場合
給湯暖房熱源機は、給湯とお風呂に加えて、床暖房や浴室暖房乾燥機などの温水暖房も使える多機能タイプなんですね。
このタイプには暖房用の熱交換器や暖房用循環ポンプなど、さらに多くの部品が搭載されているんです。
部品点数が多い分、構造は複雑になりますが、一台で家全体の給湯と暖房をまかなえる便利な機器なんですね。
給湯器の部位名称を知っておくメリット
給湯器の部位名称を知っておくと、いくつかのメリットがあるんですね。
まず、業者さんとのコミュニケーションがスムーズになりますよね。
「熱交換器に不具合があります」と言われたときに、それが何を意味するのか、どれくらい重要な部品なのかが分かると、修理するか交換するかの判断もしやすくなりますね。
また、エラーコードが表示されたときに、自分である程度原因を推測できるかもしれません。
例えば「燃焼ファンの異常」というエラーが出たら、ファンモーター周りに問題があることが分かりますよね。
さらに、日常的なメンテナンスや簡単なチェックも、部位名称を知っていればやりやすくなるんです。
「給排気口を確認してください」と言われても、どこを見ればいいか分かっていれば安心ですよね。
まとめ：給湯器の主要部位を覚えておきましょう
給湯器の部位名称について、主要な部品を中心にご紹介してきましたね。
給湯熱交換器、バーナー、ファンモーター、水量センサー、温度ヒューズ、循環ポンプ、制御基板という7つの主要部位は、ぜひ覚えておいていただきたいんですね。
これらの部品がそれぞれの役割を果たすことで、私たちは毎日快適にお湯を使えているんです。
また、給湯専用機、ふろ給湯器、給湯暖房熱源機といった機種によって、搭載されている部品が違うことも知っておくと良いですね。
部位名称を知っておくことで、故障時の説明が理解しやすくなりますし、適切なメンテナンスもしやすくなりますよ。
給湯器は毎日使うものだからこそ、少しでも知識があると安心できますよね。
もし給湯器の調子がおかしいと感じたら、まずはどの部位に問題がありそうか考えてみて、早めに専門業者さんに相談することをおすすめしますね。
部位名称を知っていれば、業者さんとの会話もスムーズになって、適切な対応がしてもらえると思いますよ。
給湯器は安全に関わる機器でもありますから、異常を感じたら無理せず専門家に任せることが大切なんですね。
