給湯器のリモコンを交換したり、新しく設置したりする時に「VCTF」という言葉を見かけること、ありますよね。
「どんなケーブルを使えばいいの?」「太さは何を選べばいいんだろう?」って気になりませんか?
実は、給湯器の種類によって最適なケーブルサイズが違うんですね。
この記事では、給湯器リモコン線のVCTFについて、わかりやすく解説していきます。
正しいケーブル選びができれば、トラブルのない快適な給湯生活が送れますよね。

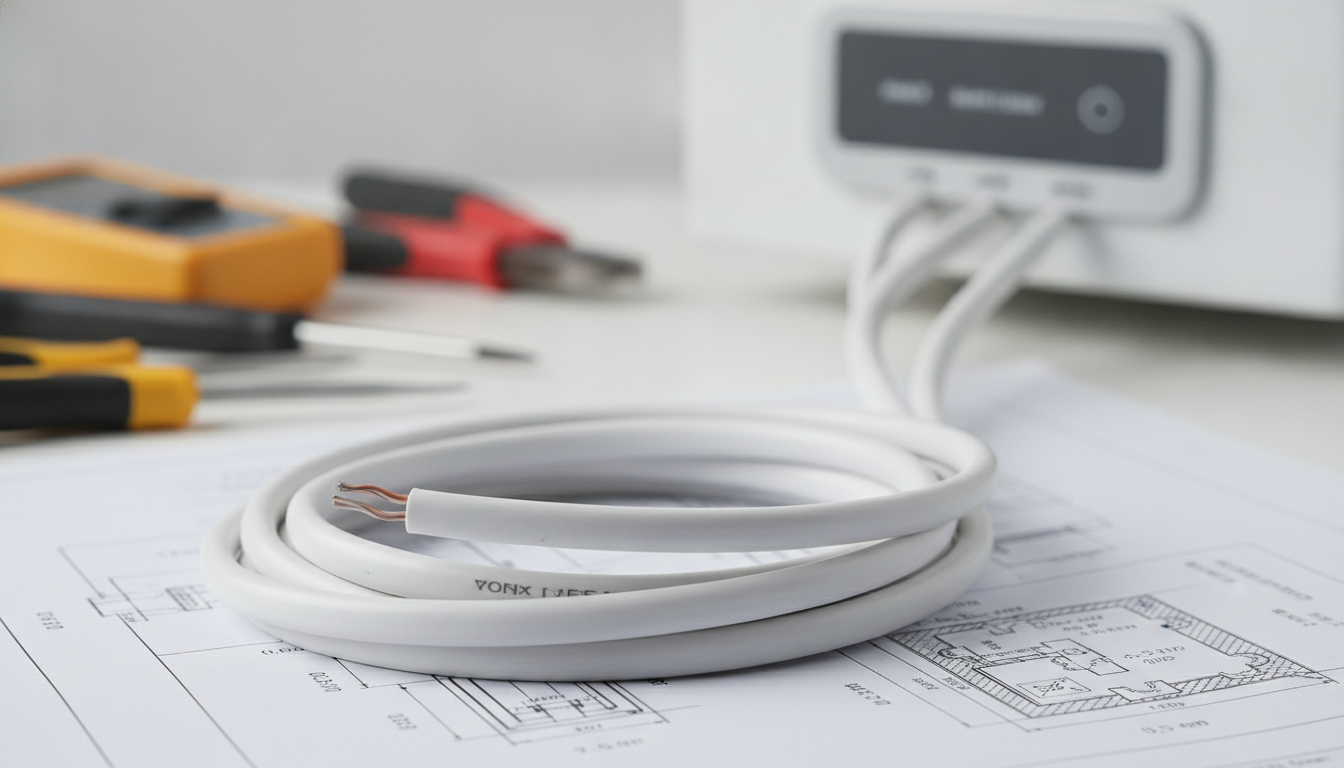

給湯器リモコン線には0.5mm²×2芯のVCTFが基本

給湯器のリモコン配線には、一般的にVCTF(ビニルキャブタイヤコード)の2芯ケーブルが使われているんですね。
中でも、多くの機種で標準的に使われているのが0.5mm²×2芯のVCTFとされています。
もちろん、お使いの給湯器の種類や設置環境によって、0.3mm²や0.75mm²といった太さが推奨される場合もあるんですよ。
でも、「とりあえず汎用性の高いものを」と考えるなら、0.5mm²×2芯を選んでおけば、多くのケースに対応できるかもしれませんね。

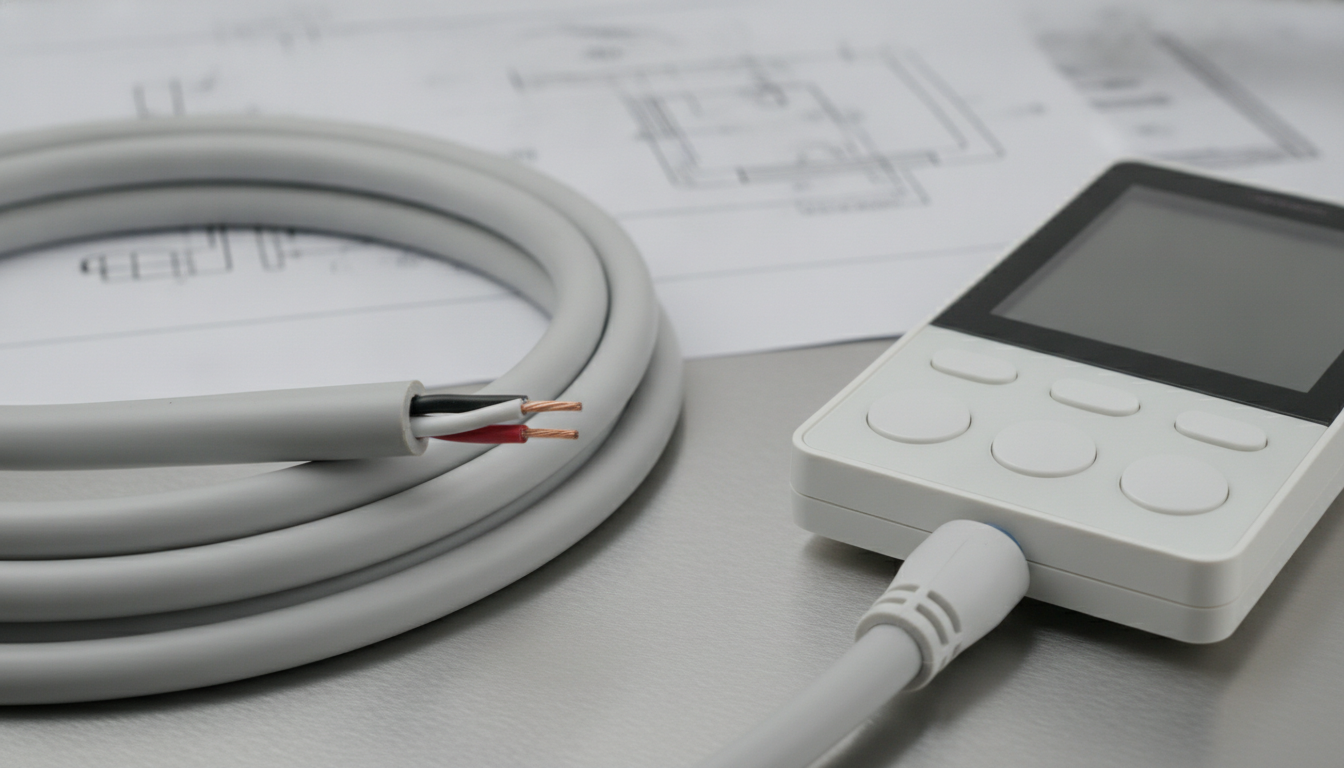

VCTFケーブルって何だろう?

「VCTF」という言葉、専門的で難しそうに感じますよね。
でも、実は私たちの身近なところで広く使われているケーブルなんです。
日本工業規格で定められた安心のケーブル
VCTFケーブルとは、ビニル絶縁・ビニルシースの丸形キャブタイヤコードのことなんですね。
日本工業規格で定められた電線で、柔軟性があって小型電気器具や信号伝送に広く使われているとされています。
給湯器のリモコン配線では、この柔軟性と信頼性が重宝されているんですよ。
2芯・3芯など様々な種類がある
VCTFケーブルには、芯の数や太さにいくつかのバリエーションがあります。
給湯器リモコン用としては2芯タイプが基本で、太さは0.3mm²、0.5mm²、0.75mm²などがあるんですね。
これって、用途に合わせて選べるようになっているんです。
給湯器での役割は「通信用の弱電配線」
給湯器本体と浴室や台所のリモコンをつなぐのが、このVCTFケーブルの役割なんです。
電力を送るのではなく、通信用の信号を伝える弱電配線として使われているんですね。
だからこそ、電源線とは違った配線の注意点があるんですよ。

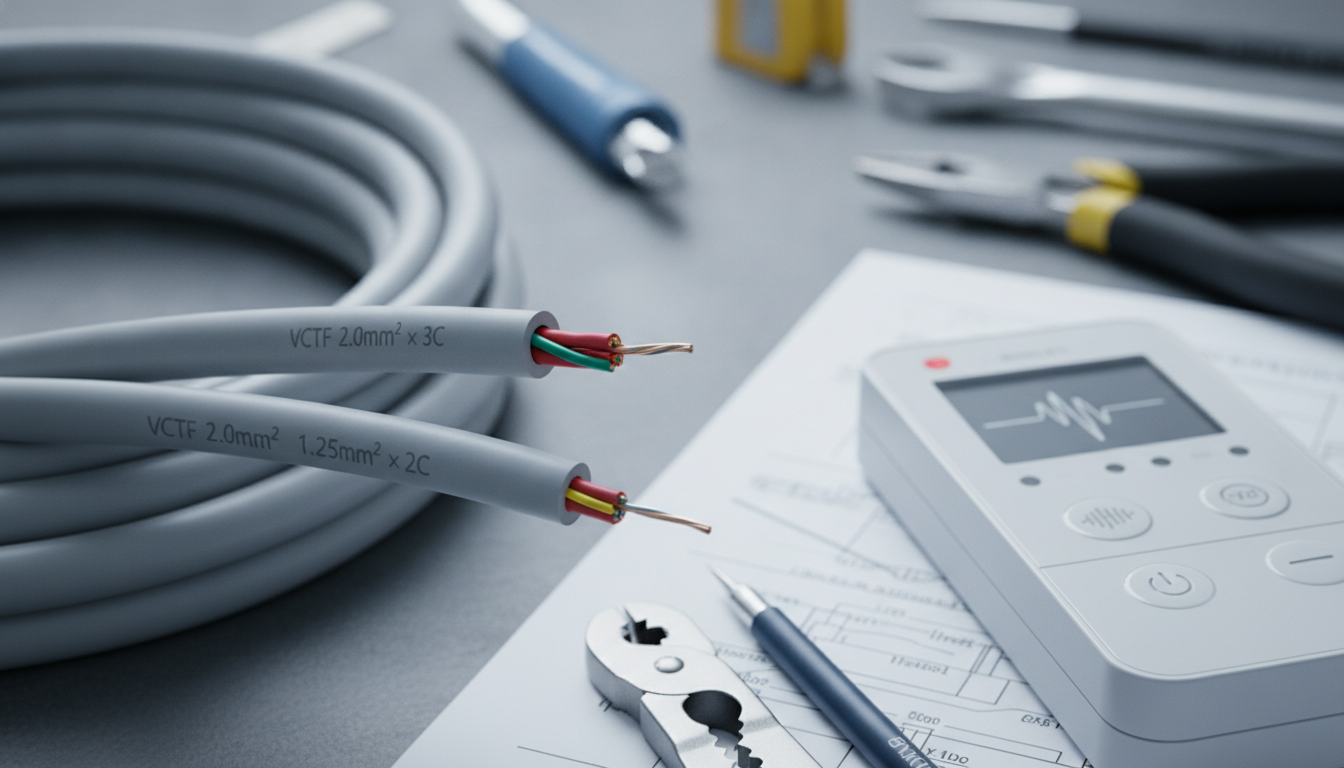

機種別に最適なVCTFサイズが違う理由

「太さなんてどれでも一緒じゃないの?」って思うかもしれませんね。
でも実は、給湯器の種類によって推奨されるケーブルサイズが違うんです。
その理由を一緒に見ていきましょう。
通信距離や信号の強さが機種で違う
給湯器の種類によって、本体とリモコンの間で流れる信号の量や強さが異なるんですね。
例えば、エコキュートや石油給湯器では通信距離や電流が比較的小さいとされているため、細めの0.3mm²×2芯でも十分なケースが多いんです。
一方、通信量が多い機種や距離が長い場合には、太めのケーブルが必要になることもあるんですよ。
設置環境によるノイズ対策
集合住宅のパイプシャフトに設置されるガス給湯器の場合、他の配線との干渉が気になりますよね。
こうした環境では、絶縁体が厚い0.75mm²×2芯が推奨されることがあるとされています。
ノイズの影響を受けにくくして、通信エラーを防ぐための配慮なんですね。
コストと施工性のバランス
太いケーブルを使えば確実かもしれませんが、その分コストも上がってしまいますよね。
逆に細すぎると、トラブルのリスクが高まるかもしれません。
機種別に最適サイズを選ぶことで、コスト・施工性・トラブル防止のバランスが取れるんですね。
具体的な機種別の推奨ケーブルサイズ
「結局、自分の給湯器にはどれを選べばいいの?」って思いますよね。
具体的な機種別の推奨サイズを見ていきましょう。
エコキュート・石油給湯器には0.3mm²×2芯
エコキュートや石油給湯器をお使いの方は、0.3mm²×2芯が推奨されることが多いようです。
これらの機種では通信距離や電流が比較的小さいため、細めのケーブルでも十分に機能するとされているんですね。
細い分、配線の取り回しもしやすいというメリットがありますよ。
一般的なガス給湯器には0.5mm²×2芯
壁掛けタイプなど、一般的なガス給湯器の場合は0.5mm²×2芯のVCTFが標準的とされています。
施工性と通信の安定性のバランスが良く、「これ1巻持っておくと便利なサイズ」として紹介されることが多いんですね。
パロマやリンナイ、ノーリツなど主要メーカーの多くの機種で使われているサイズなんです。
パイプシャフト設置のガス給湯器には0.75mm²×2芯
集合住宅のパイプシャフトに設置されているガス給湯器の場合、0.75mm²×2芯が推奨されるケースがあります。
他の回路との干渉やノイズを抑える目的で、絶縁体が厚めのケーブルが選ばれているんですね。
少し太めですが、その分安心感がありますよね。
メーカー純正品も選択肢に
どうしても迷う場合は、メーカーの純正リモコンケーブルを選ぶのも一つの方法ですよね。
例えば、パロマのK-2BWという製品はVCTF 0.5mm²×2芯、白・黒芯、Y端子付きという仕様で販売されています。
楽天やモノタロウなどの通販サイトでも購入できるようになっているんですよ。
配線する時の大切な注意点
ケーブルを選んだら、次は実際の配線ですよね。
でも、ちょっと待ってください。
リモコン線の配線には、いくつか守るべきルールがあるんです。
電源線との並走は避けよう
リモコン線には通信用のパルス信号が流れているんですね。
そのため、電源線と長距離並走させるのはタブーとされているんです。
クロスする(交差する)程度なら大丈夫ですが、一緒に沿わせて平行に走らせるとノイズが混入して誤動作の原因になるかもしれません。
電灯線からは適切な距離を取って配線することが大切なんですよ。
途中接続は極力避ける
「ケーブルが足りないから途中でつなげばいいか」って思うこと、ありますよね。
でも、リモコン線はパルス信号を流す通信線なので、途中接続はタブーとされているんです。
可能な限り1本のケーブルで引き回すのが理想的なんですね。
どうしても延長が必要な場合は
屋外でケーブルを延長しなければならないケースもあるかもしれませんね。
そんな時は、まず配線の張り替えを検討するのが最優先とされています。
やむを得ず延長する場合は、圧着端子とはんだ付けで確実に接続し、防水対策を施したジョイントボックスを使用することが推奨されているんですよ。

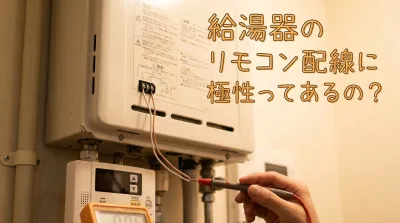

極性の確認も忘れずに
多くのガス給湯器メーカー(リンナイ・ノーリツなど)では、リモコン配線の極性を問わない設計になっていることが多いとされています。
A端子・B端子どちらに接続しても通信が成立するようになっているんですね。
でも、通信不良防止のために極性の確認と統一を推奨する声もあるんです。
必ず施工説明書を確認して、メーカーの指示に従うことが大切ですよね。
最近のトレンドと入手のしやすさ
給湯器のリモコン配線を巡る状況も、少しずつ変わってきているんですね。
DIYでの補修がしやすくなっている
以前は業者さんに頼むしかなかったリモコン配線の補修も、今では個人でも挑戦しやすくなっているんです。
楽天やモノタロウなどの通販サイトで、メーカー純正のリモコンコードや汎用VCTFが少量から購入できるようになっているんですね。
必要な長さだけ買えるのは、ありがたいですよね。
機種別の推奨サイズ情報が充実
施工解説系のウェブサイトでは、機種・設置条件別の推奨サイズが明確に説明されるようになってきています。
「どのサイズを選べばいいかわからない」という不安も、情報が充実してきたおかげで解消しやすくなっているんですね。
Q&Aサイトでの知見共有も活発
知恵袋などのQ&Aサイトでは、「屋外で延長したい」「電源線と一緒に配線していいか」といった質問が増えているようです。
それに対して、プロの視点からジョイントボックス使用や途中接続のリスク、並走禁止といった注意点が共有されているんですね。
こうした情報を活用すれば、より安全に作業できますよね。
まとめ:機種に合わせた適切なVCTF選びを
給湯器のリモコン配線には、VCTF 2芯ケーブルが広く使われているんですね。
中でも0.5mm²×2芯が標準的ですが、エコキュートや石油給湯器では0.3mm²、パイプシャフト設置のガス給湯器では0.75mm²が推奨されることもあります。
大切なのは、お使いの給湯器の機種と設置環境に合わせて適切なサイズを選ぶことなんですね。
そして配線の際は、電源線との並走を避け、途中接続をせず、必要に応じてジョイントボックスを使用することが重要です。
メーカーの施工説明書を必ず確認して、推奨される方法で配線してくださいね。
安全第一で、快適な給湯生活を
給湯器のリモコン配線って、一見難しそうに感じるかもしれませんね。
でも、正しい知識を持って適切なケーブルを選べば、きっと安心して作業できますよ。
もし少しでも不安を感じたら、無理をせずに専門の業者さんに相談するのも良い選択ですよね。
安全第一で、快適な給湯生活を送ってくださいね。
よくある質問
質問をタップすると、答えが開きます。
Q1. 給湯器のリモコン線は、どんなケーブルを使いますか?
記事では、VCTF(ビニルキャブタイヤコード)の2芯ケーブルが一般的で、多くの機種で標準的なのは0.5mm²×2芯としています。機種や設置環境によっては、0.3mm²や0.75mm²が推奨される場合もあります。最終的には施工説明書の確認とメーカーの指示に従ってください。
Q2. 機種によって、太さは変わりますか?
記事では、エコキュートや石油給湯器は0.3mm²×2芯、壁掛けなど一般的なガス給湯器は0.5mm²×2芯、パイプシャフト設置のガス給湯器は0.75mm²×2芯が推奨される場合があるとしています。通信距離や、他の配線とのノイズ対策が理由とされています。
Q3. 電源の線と一緒に通してもいいですか?
避けるよう書かれています。リモコン線には通信用のパルス信号が流れるため、電源線との長距離の並走はノイズ混入や誤動作の原因になるとされています。交差する程度なら問題ないとされています。
Q4. リモコン線が足りないとき、途中でつないでもいいですか?
途中接続は極力避けるべきとされています。延長が必要な場合は、まず配線の張り替えを検討し、やむを得ない場合は圧着端子とはんだ付けで確実に接続し、防水対策を施したジョイントボックスを使うことが推奨されています。
Q5. プラスとマイナスの向き(極性)は気にしますか?
記事では、リンナイやノーリツなど多くのガス給湯器メーカーは極性を問わない設計が多いとされています。ただし、通信不良を防ぐため、極性の確認と統一を勧める声もあるとしています。
Q6. 自分で配線してもよいですか?
記事は、不安があれば無理をせず専門の業者に相談するよう勧めています。ガスや電気に関わる作業のため、自分で分解や接続をする前に、施工説明書とメーカー、専門業者に確認してください。
