給湯器のリモコン配線に極性ってあるの?

給湯器のリモコン配線に極性ってあるの?

給湯器のリモコン配線を触る機会があって、「これって極性があるのかな?」って不安になったことはありませんか?

リモコンが調子悪くなったり、新しい給湯器に交換したりするときに、配線の「黒」と「白」のケーブルを見て、「これ、どっちがプラスでどっちがマイナスなんだろう」って気になりますよね。

実は、給湯器のリモコン配線の極性については、メーカーや機種によってルールが違うんですね。

この記事では、給湯器リモコン配線の極性について、最新の情報をもとに、わかりやすく解説していきます。

極性を間違えたらどうなるのか、DIYで触っても大丈夫なのか、安全に作業するためのポイントなど、皆さんが気になるポイントを一緒に見ていきましょう。

結論:極性の有無は「機種次第」、型番確認が最優先です

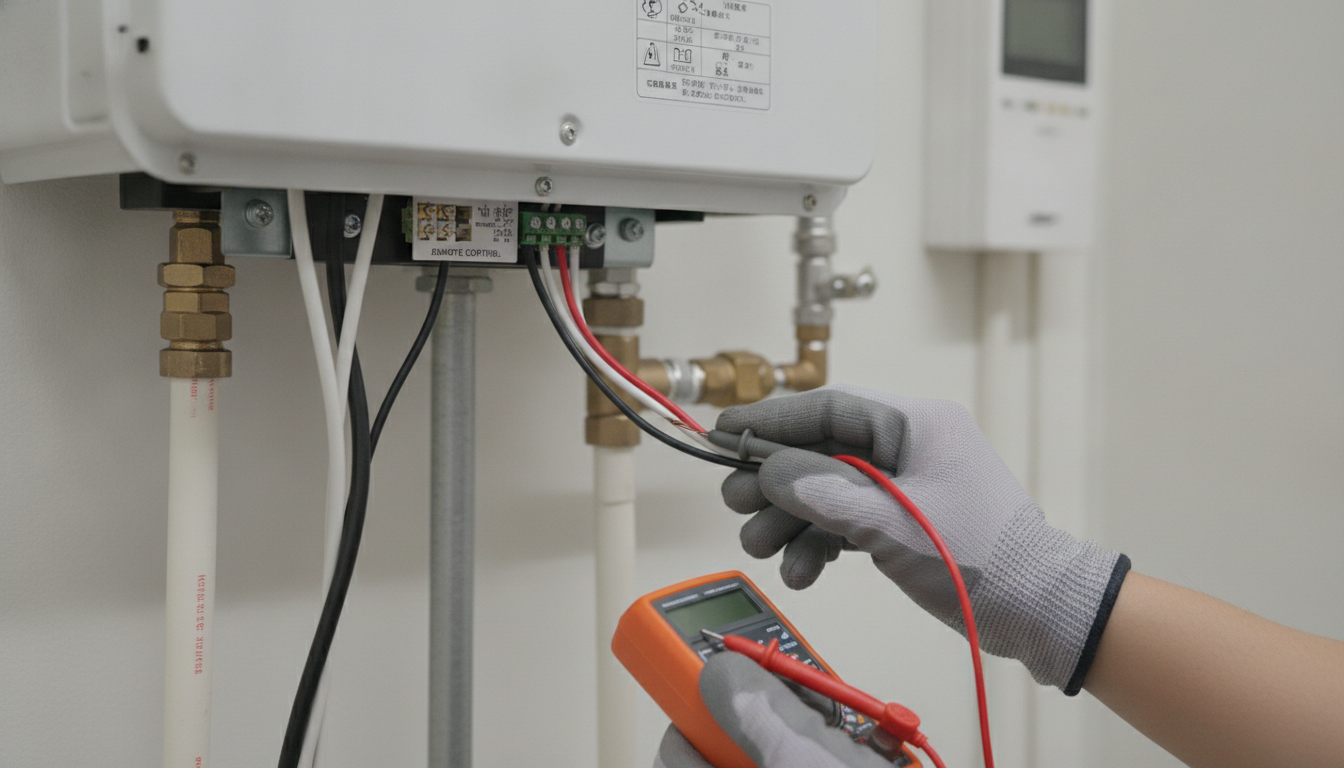

結論:多くの機種は極性なしだけど、確認は必須です

最初に結論からお伝えすると、現在主流の給湯器リモコン配線は「極性なし(無極性)」の設計が一般的になっているんですね。

つまり、黒と白の2本のケーブルを、どちら向きにつないでも問題なく動作する機種が多いということです。

三菱電機の公式施工説明書では「リモコン端子は無極性」と明記されており、パナソニックや長府製作所の資料でも「リモコンコードに+/−はありません」と説明されています。
ノーリツやパロマの現行機種でも同様の記載が見られます。

ただし、ここで注意していただきたいのは、「給湯器なら全部同じ」とは言えないということなんですね。

日立の一部電気温水器の資料には、「接続時に極性を間違えると運転できない」という注意が明記されているケースもあるんです。
リンナイも機種によって極性あり・なしが分かれており、シリアル通信を採用している最新の高機能リモコンでは、極性を合わせないと正常に動作しない場合があるとされています。

ですから、作業前には必ず型番を確認して取扱説明書や施工マニュアルの「極性」の欄をチェックすることが大切なんですね。

「多分大丈夫だろう」と思い込んで作業を進めるのではなく、ご自身の給湯器の機種を確認してから始めることをおすすめします。

なぜ極性の有無が機種によって違うのか

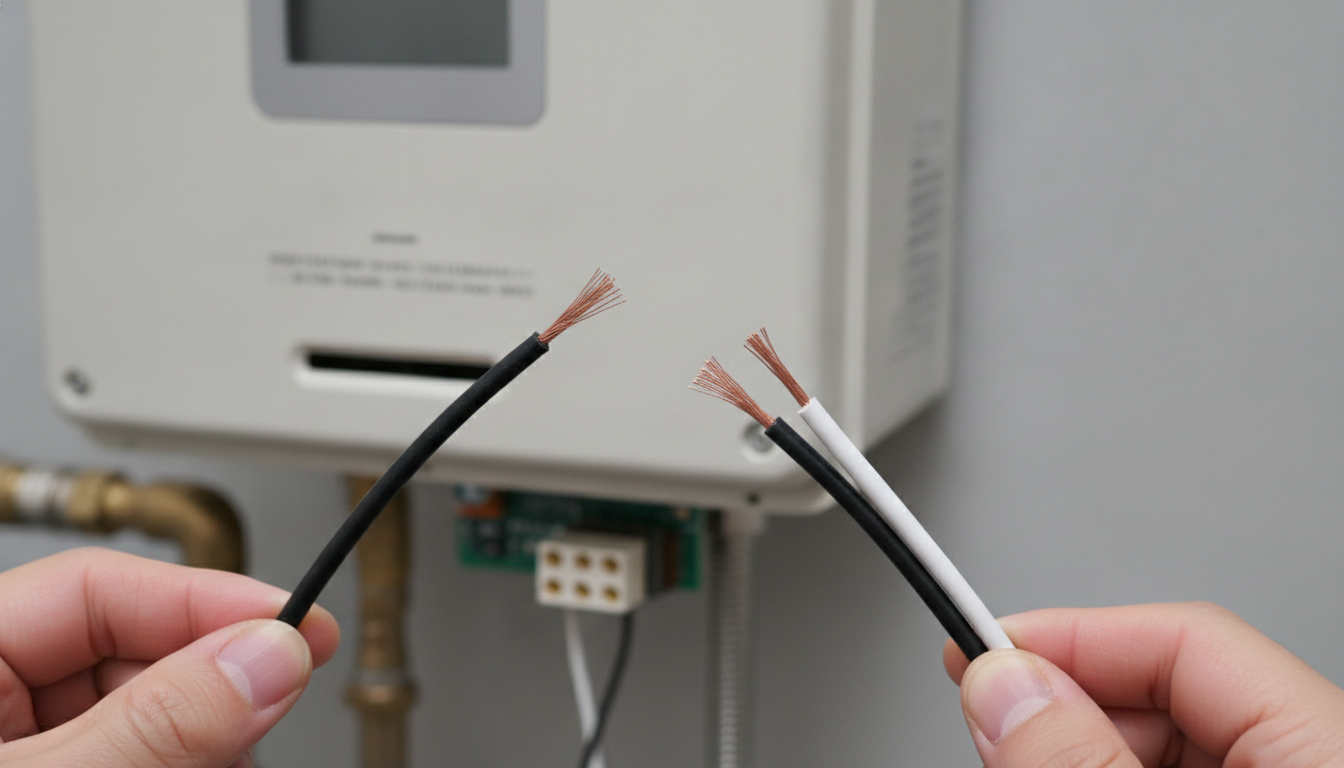

なぜ極性の有無が機種によって違うのか

極性フリー設計が主流になった背景

最近の給湯器リモコンは、施工業者さんの作業をしやすくするために、極性を気にしなくていい設計になってきているんですね。

以前は極性を間違えると故障のリスクがあったので、配線時にはとても気を遣う必要があったんです。

でも技術の進歩によって、リモコン内部に「ダイオードブリッジ」という部品を組み込むことで、どちら向きに配線しても内部で自動的に正しい極性に整流される仕組みになっているんですね。

ノーリツのリモコンでは、給湯器側からDC15Vという直流電圧が送られていて、2本の配線で「電源供給」と「通信」の両方を兼ねる方式が採用されているとされています。

こうした設計により、施工ミスを防ぎ、作業時間も短縮できるようになったわけですね。

一部の機種で極性が必要な理由

では、なぜ一部の機種では今でも極性指定があるのでしょうか?

それは、高機能リモコンに採用されているシリアル通信方式が関係しているんですね。

自動湯はり機能や音声案内、さらにはスマートフォン連携など、最新の便利な機能を実現するためには、より高度な通信が必要になります。

このシリアル通信では、データを正確にやり取りするために、配線の極性を合わせることが求められる場合があるとされています。

ですから、便利な機能が増えるほど、配線時の注意事項も増える可能性があるということなんですね。

メーカーごとの違い:リンナイや日立は特に要注意

主なメーカーごとの傾向を見ていきましょう。

ノーリツは、2芯(黒・白)の配線で、基本的に極性は不要とされています。

パロマも、現行機種のリモコン線には2芯ケーブルを使用するとされていますが、端子の極性の有無は本体側の施工説明書で個別に確認することが案内されています。

三菱電機・三菱エコキュートでは、公式の施工説明書に「リモコン端子は無極性」と明記されているそうですね。

パナソニック・長府製作所も、公式の工事説明書に「リモコンコードに+/−はありません」と記載されており、無極性の設計となっています。

一方、リンナイは少し複雑で、機種によって極性あり・なしがはっきり分かれています。多くのモデルは極性なしの設計ですが、一部のモデルやシリアル通信採用の最新機種では極性指定があるとされています。

日立の一部電気温水器では、公式の資料に「極性を誤ると運転できない」と明記されているケースがあります。
「同じメーカーだから大丈夫」という思い込みは禁物なんですね。

このように、同じメーカーでも機種によって違う場合があるので、やはり型番を確認したうえでの個別チェックが大切なんですね。

「2芯ケーブルだから無極性」は正しいとは言えません

ネットで調べていると、「2芯のケーブルを使っているから極性は関係ない」という情報を見かけることがあるんですね。

でも、これは必ずしも正しいとは言えないので注意が必要です。

パロマの施工説明書でも2芯ケーブルを指定している記載がありますが、それだけでは端子の極性の有無は判断できません。
「2芯」というのはケーブルの芯数を表しているだけであって、接続方向が決まっているかどうかとは別の話なんですね。
2芯かどうかという情報と、極性があるかどうかという情報は、別々に確認する必要があるんです。

「2芯だから無極性」「同じメーカーだから同じ仕様」といった一般論ではなく、該当する機種の型番を確認してから、その機種専用の施工説明書を見るというステップを必ず踏んでくださいね。

取扱説明書で確認すべき「極性」のチェックポイント

「型番を確認して説明書を見てください」とお伝えしていますが、実際にどこをチェックすればいいのか、わからない方もいらっしゃるかもしれませんね。

取扱説明書や施工説明書では、リモコン配線の接続図や接続方法のページを探してみてください。

そのページに「極性はありません」「無極性」「+/−はありません」という記載があれば、どちら向きにつないでも大丈夫な機種です。

逆に「+」「−」や「A」「B」といった端子の指定がある場合は、その指定どおりに配線しないと正常に動作しない可能性があるので注意が必要です。

メーカーの公式サイトでは、機種ごとの施工マニュアルをPDFでダウンロードできる場合が多いので、手元に説明書がない場合はそちらを活用してみてくださいね。
リンナイやノーリツなどのメーカーは、型式から説明書を確認できる検索ページを公開しているので、そちらも便利ですよ。

給湯器本体のラベルや銘板に型番が記載されているので、まずは型番をメモしてからメーカーサイトで検索するのが一番スムーズな確認方法です。

具体的な配線のポイントと注意点

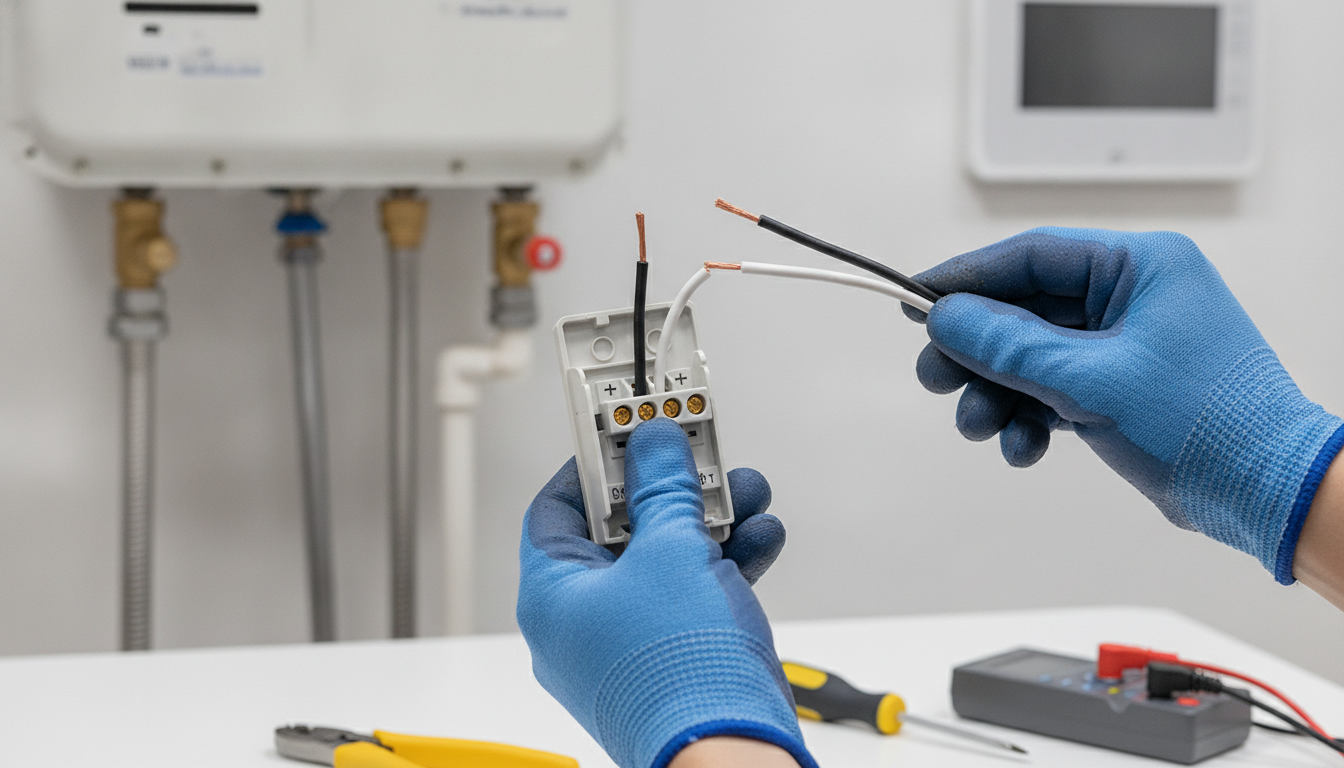

具体的な配線のポイントと注意点

極性なしでも気をつけるべきこと

「極性がない」と聞くと、「じゃあ適当につないでも大丈夫なんだ」と思われるかもしれませんが、実はそうではないんですね。

極性フリーの設計でも、配線作業自体を丁寧にしないと、トラブルが起こる可能性があるんです。

実務上の不具合原因として、極性の問題よりも接触不良や端子の締め付け不足のほうがはるかによくあるとされているくらいです。

よくあるトラブルとして、以下のようなものがあります。

  • 芯線の剥きが甘く、ビス端子にきちんと噛んでいない→接触不良で通信エラーや表示不良が起こる
  • より線がバラけて隣の端子に触れる→ショートの原因になる
  • 端子の締め付けが緩い→振動や経年で断線や誤動作が起きる

極性が関係なくても、「右と左、どちらでもよい」というだけであって、きちんと確実に固定することは絶対に必要なんですね。

配線作業では、芯線をしっかり剥いて、バラけた線を整えてから端子に差し込み、ドライバーでしっかり締め付けることが大切です。

配線の長さにも気をつけましょう

極性だけでなく、リモコン配線の長さにも注意が必要なんですね。

リンナイの公式FAQでは、リモコンケーブルの配線長について次のように案内されています。

  • リモコン1台の場合:最大50m以内
  • リモコン複数台の場合:各25m以内・総延長50m以内

この規定を超えると正常に動作しない場合があるとされているので、配線を延長する際は必ずメーカー指定の長さを守ることが大切なんですね。

「少しくらい長くても大丈夫だろう」と思って規定以上に延長してしまうと、極性が合っていても正常に通信できなくなる可能性があるんです。
配線の長さも、型番ごとの施工説明書でしっかり確認してみてくださいね。

極性ありの機種で間違えた場合

では、極性指定のある機種で、A/Bや+/−を逆に配線してしまったらどうなるのでしょうか?

次のような症状が出る可能性があるとされています。

  • リモコンの電源が入らない、液晶表示が点かない
  • 表示は点くが、ボタン操作が反応しない
  • 時々通信が切れる、エラー表示が出る

ただし、Q&Aサイトの現場経験者の回答では、「極性を間違えても即座に故障とはならないと思う」という意見もあるようですね。

これは、メーカーによって保護回路の構成が異なるためで、ある程度の誤配線に耐えられる設計になっている場合もあるということです。

とはいえ、誤配線での故障リスクはゼロではないので、やはり自己判断せずにマニュアル通りに作業することが一番安心ですよね。

DIYで配線を触る際の安全注意点

もし自分でリモコン配線を触る必要がある場合、安全面でとても重要なポイントがあります。

まず、作業前に必ず給湯器本体の電源コンセントを抜く(またはブレーカーを切る)ことです。

通電したままで端子同士が触れてしまうと、ショートの危険があるんですね。

複数のメーカー資料でも、「電源ブレーカーを切ってから作業すること」と案内されているくらい、これは基本中の基本なんです。

給湯器の下部カバーを開けると、リモコン配線の端子部にアクセスできる構造になっている機種が多いとされています。

自分で再結線できるのは、あくまでビス固定部の再接続や、サビを切り戻して結線し直す程度の応急処置にとどめるべきなんですね。

機器内部まで分解するような作業は、専門知識が必要ですし危険も伴いますので、避けた方がいいでしょう。

また、メーカー指定以外の結線方法や延長方法も避けて、説明書どおりに施工することが安全面でとても重要なんですね。

作業後は、リモコン表示が正常に点灯するか、すべてのボタン操作が効くかを必ず確認してくださいね。

「電源を切らないまま触るのはNG」「少しでも不安なら業者さんに依頼する」という姿勢が、安全のためには大切だと思います。

実際の配線トラブル事例から学ぶ

事例1:リモコンが突然映らなくなったケース

ある方が、給湯器のリモコンが突然映らなくなったという経験をされたそうです。

最初は「リモコンが壊れたのかな」と思って交換を検討されたのですが、よくよく調べてみると、配線の接触不良が原因だったんですね。

給湯器は毎日使うものなので、微妙な振動が積み重なって、端子の締め付けが緩んでいたようです。

電源を抜いてから端子を締め直しただけで、リモコンは正常に動くようになったとのことでした。

極性とは関係なく、物理的な接続の確実性が大事だということがわかる事例ですよね。

事例2:機種交換時に極性を確認せず混乱したケース

給湯器を新しい機種に交換した際、前の機種では極性がなかったので、そのまま同じように配線したところ、新しいリモコンが動作しなかったというケースもあるようです。

実は交換した新機種が、シリアル通信採用の高機能モデルで、極性指定があったんですね。

施工業者さんに来てもらって配線を逆にしたら、すぐに正常に動いたそうです。

この事例からわかるのは、「前回大丈夫だったから今回も大丈夫」とは限らないということなんですね。

機種が変わったら、必ず新しい取扱説明書を確認することが大切です。

事例3:配線のより線がバラけてショートしたケース

DIYで配線をやり直した際、より線の先がバラけてしまって、隣の端子に触れてショートしてしまったという事例もあります。

幸い保護回路が働いて大きな故障にはならなかったそうですが、一時的にリモコンが全く動かなくなって焦ったとおっしゃっていました。

配線作業では、芯線をきれいに整えてから端子に差し込むこと、余分な線はカットして隣の端子に届かないようにすることが重要なんですね。

「面倒だな」と思っても、丁寧な作業が結果的に安全で確実な仕上がりにつながるんです。

インターネット上の情報は参考程度に、最終判断は公式資料で

給湯器のリモコン配線について調べていると、ブログやQ&Aサイトでいろいろな情報を見かけますよね。

でも実は、「極性がある」「極性がない」という情報が錯綜していることも多いんですね。

これは、投稿者さんが使っている給湯器の機種が違ったり、情報が古かったりするためなんです。

たとえば、10年前の機種の話を今の機種に当てはめてしまうと、間違った情報になってしまう可能性があります。

また、「現在主流は無極性」と一括りにしている解説記事もありますが、機種ごとの違いを見落とすおそれがあるため、そのまま鵜呑みにするのは危険なんですね。
「無極性の機種も多いが、型番ごとの確認が必要」という姿勢で情報を読むのが安全です。

ですから、インターネットの情報は参考にしつつも、最終的には自分の給湯器の型番を確認して取扱説明書を確認することが一番確実なんですね。

メーカーの公式サイトには、機種ごとの施工マニュアルがPDFでダウンロードできる場合も多いので、そちらもチェックしてみるといいかもしれませんね。

まとめ:型番確認と安全手順を守って作業しましょう

給湯器のリモコン配線の極性について、いろいろと見てきましたが、いかがでしたか?

もう一度ポイントを整理すると、以下のようになります。

  • 極性の有無は機種次第で、「給湯器なら全部同じ」とは言えない
  • 現在主流の機種は無極性(極性なし)の設計が多い(ノーリツ、三菱電機、パナソニック、長府製作所など)
  • リンナイは機種によって極性あり・なしが分かれるため特に注意が必要
  • 日立の一部機種では、極性を誤ると運転できないと公式資料に明記されている
  • 2芯ケーブルだからといって無極性とは限らないので、芯数と極性は別に確認する
  • 必ず型番を確認して取扱説明書・施工マニュアルをチェックすることが大切
  • 無極性でも、配線作業は丁寧に確実に行う必要がある
  • 接触不良や端子の締め付け不足は、実務上の不具合原因として極性より重要
  • リモコンの配線長にも上限があるため、延長する際はメーカー指定の長さを守る
  • DIY作業の前には必ず電源コンセントを抜くかブレーカーを切ること
  • メーカー指定以外の結線方法は避け、説明書どおりに施工する

給湯器は毎日の生活に欠かせない設備ですから、不具合があると本当に困りますよね。

だからこそ、配線作業をする際は慎重に、そして確実に行うことが大切なんですね。

「極性があるのかないのか」という疑問が解消されて、少しでも安心して作業できるようになっていただけたら嬉しいです。

安心して一歩踏み出してみましょう

給湯器のリモコン配線について不安に思っていた気持ち、よくわかります。

でも、正しい知識を持って、丁寧に作業すれば、きっと大丈夫ですよ。

もし自分で作業するのが不安だったり、「やっぱりプロに頼んだほうが安心かな」と思ったりした場合は、遠慮なく給湯器の業者さんに相談してくださいね。

配線の確認や簡単な接続不良の修理なら、それほど高額な費用にならないこともありますし、何より安全が一番ですから。

逆に、「取扱説明書をしっかり読んで、自分でできそうだ」と思えたなら、ぜひ挑戦してみてください。

型番を確認して、電源を抜いて、丁寧に配線を確認して、しっかり端子を締める。

そうした基本を守れば、皆さんもきっとうまくできると思いますよ。

給湯器のある快適な生活が、これからもずっと続きますように。

この記事が、皆さんの不安を少しでも解消する助けになれば幸いです。

よくある質問

質問をタップすると、答えが開きます。

Q1. 給湯器のリモコン配線に極性(プラスとマイナスの向き)はありますか?

機種次第なので、型番の確認が最優先です。主流は無極性(向きを気にしない)が一般的とされています。三菱電機は無極性と施工説明書に明記し、パナソニックと長府製作所は「+/−はありません」と記載しています。日立の一部の電気温水器は、極性を間違えると運転できないと明記しています。

Q2. 2芯のケーブルなら無極性と考えていいですか?

言えません。2芯は芯の数のことで、極性の有無とは別に確認が必要です。パロマは2芯ですが、極性の有無は本体側の施工説明書で個別に確認するよう案内されています。

Q3. 説明書のどこを見ればいいですか?

接続図や接続方法のページです。「無極性」「極性はありません」とあれば、どちらの向きでもつなげます。「+」「−」や「A」「B」の指定があれば、そのとおりに配線します。型番は本体のラベルや銘板で確認します。

Q4. 極性を間違えるとどうなりますか?

電源が入らない、表示がつかない、ボタンが反応しない、通信が切れる、エラーが出る、といった症状の可能性があります。「すぐ故障にはならないと思う」という個人の意見も紹介されていますが、確定情報ではなく、リスクはゼロではないとされています。

Q5. 配線の長さの決まりはありますか?

リンナイ公式FAQの案内として、リモコン1台なら最大50m以内、複数台なら各25m以内で総延長50m以内です。超えると正常に動かないことがあります。

Q6. 自分で配線を触るときの注意は?

作業前にコンセントを抜くかブレーカーを切ります。機器内部の分解や、メーカー指定以外の結線・延長は避けます。実際の不具合は、極性よりも接触不良や端子の締め付け不足が多いとされています。不安なら業者に相談してください。
