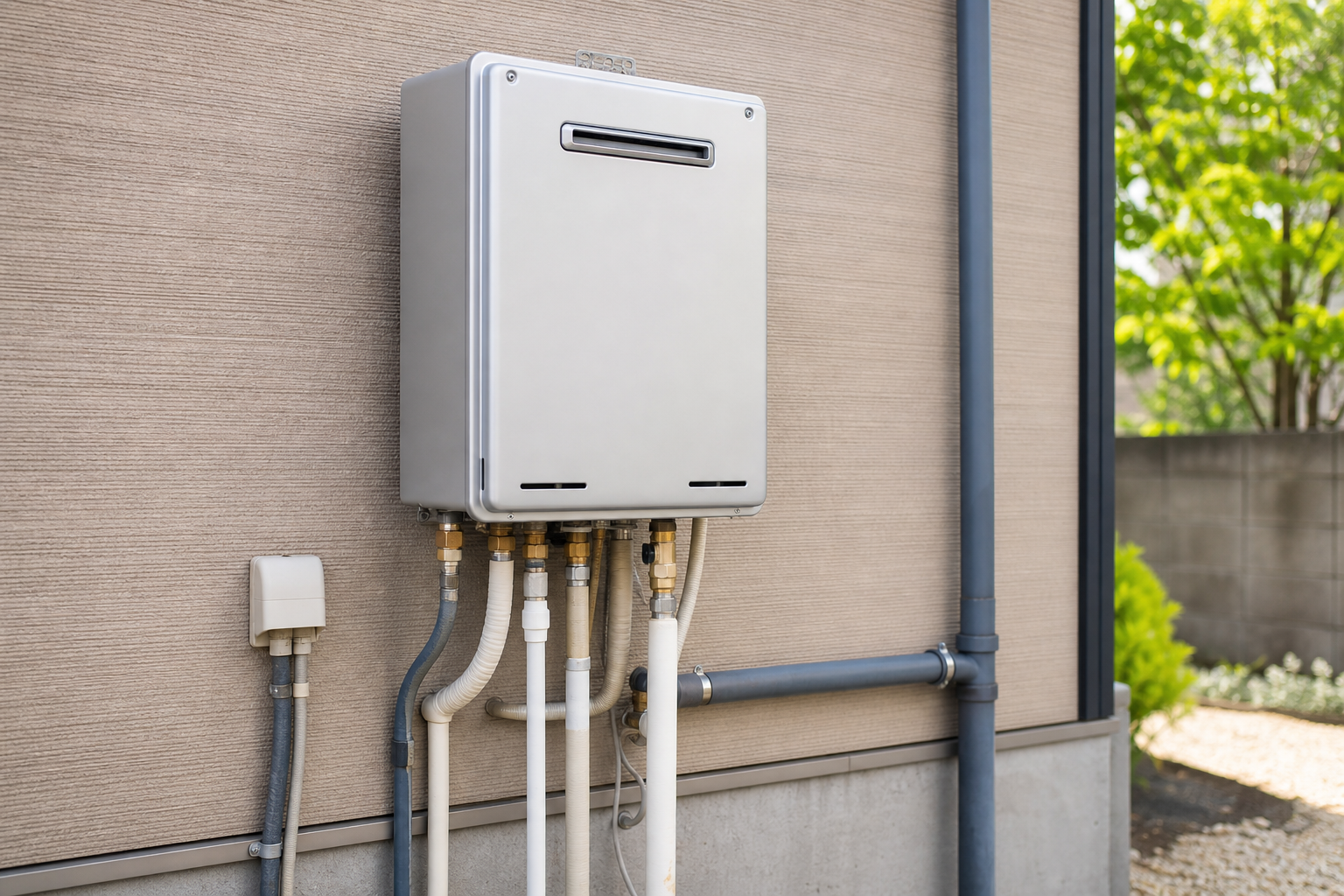

毎日当たり前のように使っているお湯ですが、「給湯器の配管ってどういう仕組みになっているんだろう？」と気になったことはありませんか？
壁の外に取り付けられた給湯器、そこからいくつもの管がのびているのを見て、「これ全部なんの管なんだろう」と不思議に思ったことがある方も多いかもしれませんね。
この記事では、給湯器の配管の仕組みを一緒に紐解いていきます。
「水がどこから入って、どうやってお湯になって、どこへ届くのか」という基本の流れから、追いだき配管や返湯管といった少し専門的な仕組みまで、できるだけやさしい言葉でご説明していきますね。
この記事を読み終えたころには、給湯器まわりの配管がスッキリと理解でき、きっと毎日のお湯が少し身近に感じられるようになるはずです。

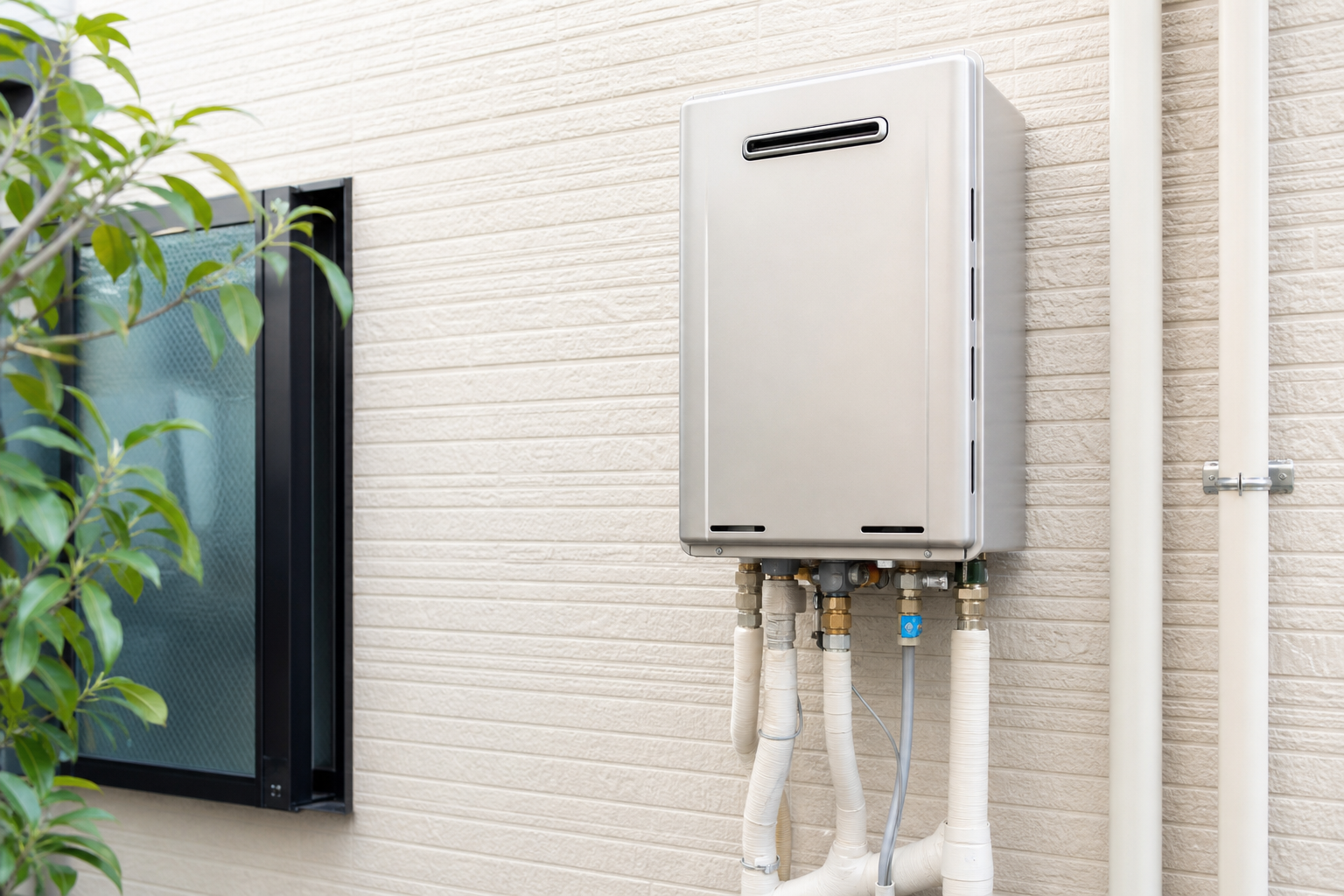

給湯器の配管は「水を入れる・熱する・届ける」の3系統でできている
給湯器の配管の仕組みを一言でまとめると、「給水配管・ガス管・給湯配管」の3つの系統でお湯を作って届けている、ということなんですね。
難しそうに見える配管も、この3つの役割に分けて考えると、ぐっとわかりやすくなりますよ。
それぞれの配管が何をしているのかを理解するだけで、「なんでお湯が出るんだろう？」という素朴な疑問がスッと解消されるかもしれませんね。

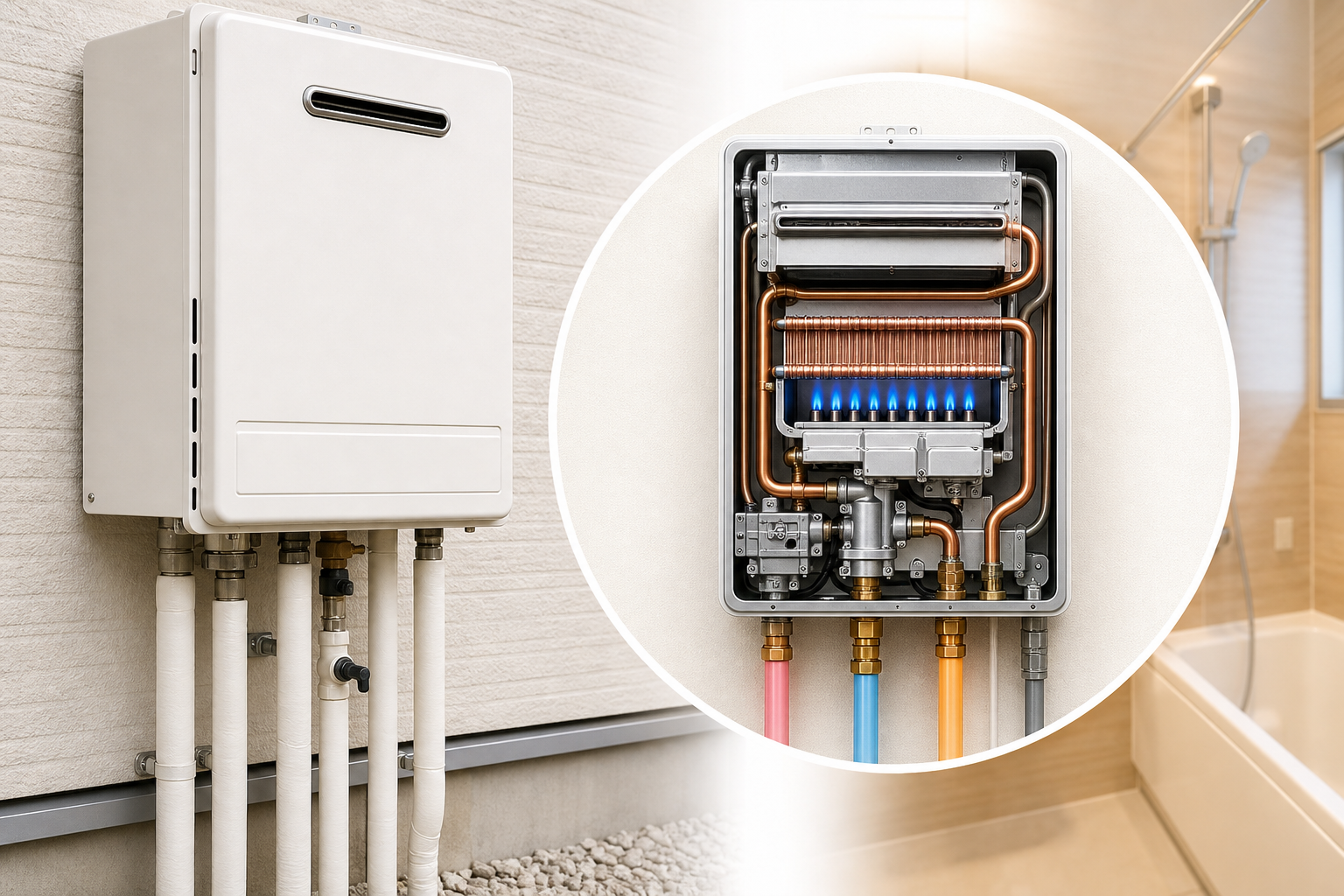

給湯器の配管の仕組みをもっと詳しく知りたい方へ
3つの配管それぞれの役割とは？
給湯器には主に3種類の配管が接続されています。
それぞれの役割を順番に見ていきましょう。
①給水配管：冷たい水を給湯器へ送る管
給水配管は、水道から冷たい水を給湯器へ届けるための管です。
私たちが蛇口をひねってお湯を使うとき、まずこの管を通って水が給湯器へ流れ込みます。
素材はポリエチレン管や塩化ビニル管などが使われることが多く、住宅全体の給水系統と接続されているんですね。
②ガス管：燃焼に必要なガスを供給する管
ガス管は、給湯器がお湯を作るための「熱源」を届ける管です。
ガス給湯器では、このガスを燃やして水を温めます。
ガス管はガス会社が管理しているため、取り扱いには専門の資格が必要で、一般の方が自分で触ることはできない大切な配管なんですよ。
③給湯配管：温まったお湯をキッチン・浴室・洗面所へ届ける管
給湯配管は、給湯器で作られた温かいお湯を家の各所へ届けるための管です。
キッチンのシンク、浴室のシャワー、洗面台など、お湯を使う場所すべてにつながっているんですね。
給水配管と並んで設置されることが多く、「水の管」と「お湯の管」が一緒に走っているイメージです。
蛇口を開けてからお湯が出るまでの流れ
では、実際にお湯が出るまでの流れを追ってみましょう。
これを知ると、給湯器の仕組みがよりリアルに感じられますよ。
- 蛇口をお湯側に開ける
- 給水配管から水が給湯器へ流れ込む
- 給湯器内のセンサーが水の流れを感知する
- ガスに点火し、熱交換器で水を加熱する
- 温まったお湯が給湯配管を通って蛇口へ届く
- お湯が出る
この一連の流れは、蛇口を開けた瞬間から自動的に始まります。
熱交換器という部品が、ガスの熱を効率よく水に伝えてお湯を作るという仕組みなんですね。
金属製のパイプにガスの炎を当てることで、短時間でお湯を作ることができます。
蛇口を閉じると水の流れが止まり、センサーが感知してガスも自動的に消えます。
無駄な燃焼がないので、とても効率的な仕組みだと感じますよね。
直圧式給湯器の仕組みとは？
近年の給湯器でよく見られるのが「直圧式」と呼ばれる方式です。
これは水道の圧力をそのまま利用してお湯を供給する方式で、タンクにお湯をためておく必要がなく、使いたいときにすぐお湯が出るのが特徴です。
水道圧をそのまま使うため、水圧の変化にも対応しやすいとされています。
複数の場所で同時にお湯を使う場面でも、比較的安定した給湯ができるとされているんですね。

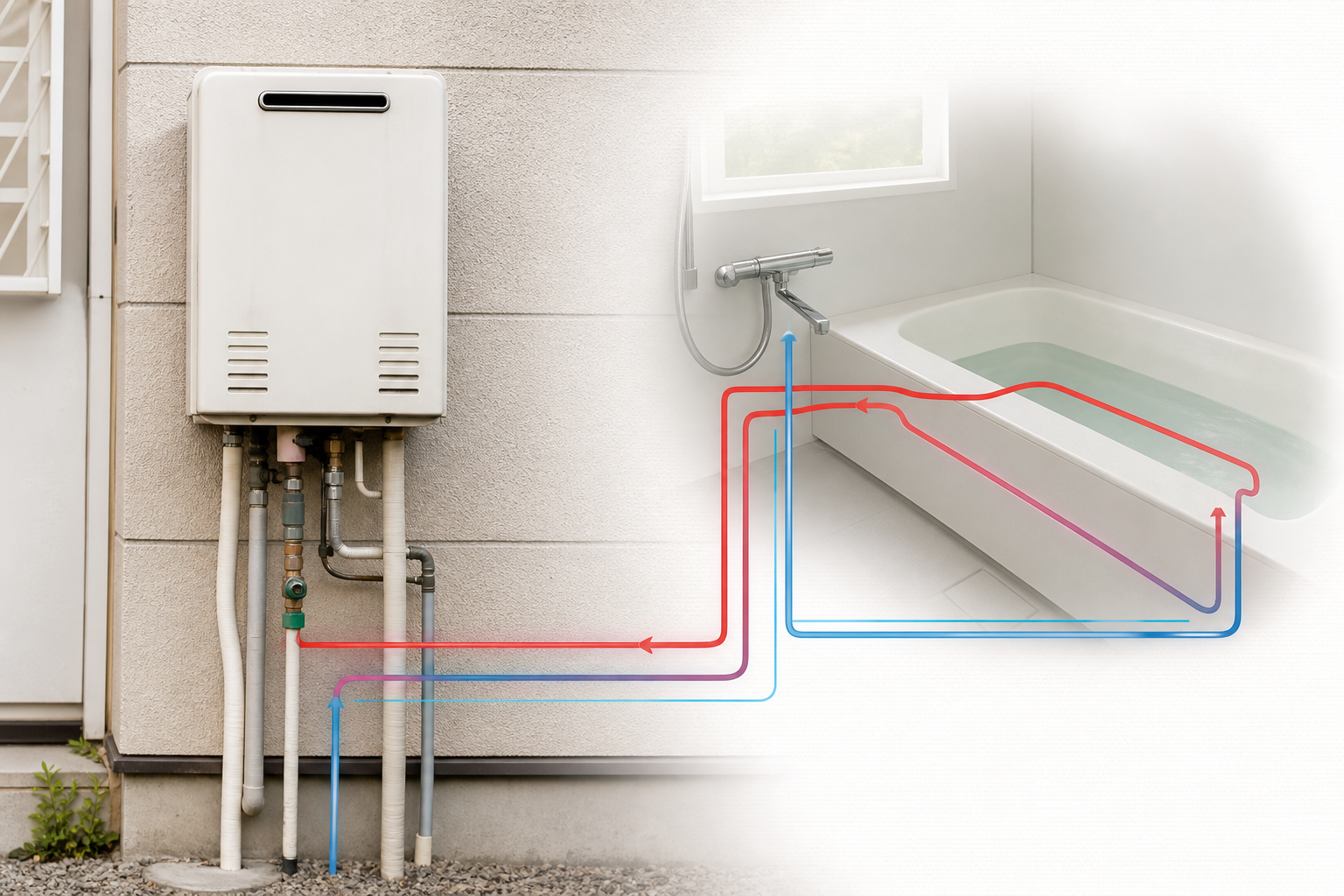

知っておきたい！追いだき配管と返湯管の仕組み
追いだき配管：浴槽のお湯を循環させて再加熱する
追いだき機能がついている給湯器には、追いだき専用の配管が別途設けられています。
「冷めてしまったお風呂を温め直す」ときに働く配管ですね。
仕組みとしては、浴槽のお湯を「往き配管」で給湯器へ引き込み、給湯器で加熱してから「戻り配管」で浴槽へ戻すという循環を繰り返します。
この「往き」と「戻り」の2本の配管があることで、お湯をグルグルと循環させながら温め直すことができるんですね。
追いだきができる給湯器には、通常の給水・給湯配管に加えて、この2本の配管が増えるので、計5本程度の配管が給湯器に接続されることになります。
返湯管：配管が長い建物でお湯の温度を保つ仕組み
マンションやビルなどの大きな建物では、給湯器から遠い場所にお湯を届けると、配管を通る間にお湯が冷めてしまうことがあります。
そこで使われるのが「返湯管」という仕組みです。
返湯管は、給湯管を通ってきたお湯を再び給湯器へ戻して循環させ続けることで、配管の中のお湯をいつも温かい状態に保つ方式です。
給湯管と返湯管の2本を使うことから「2管式配管」とも呼ばれます。
一般的な一戸建て住宅ではあまり見られませんが、集合住宅や大型施設では温度低下を防ぐための重要な仕組みとして採用されているとされています。

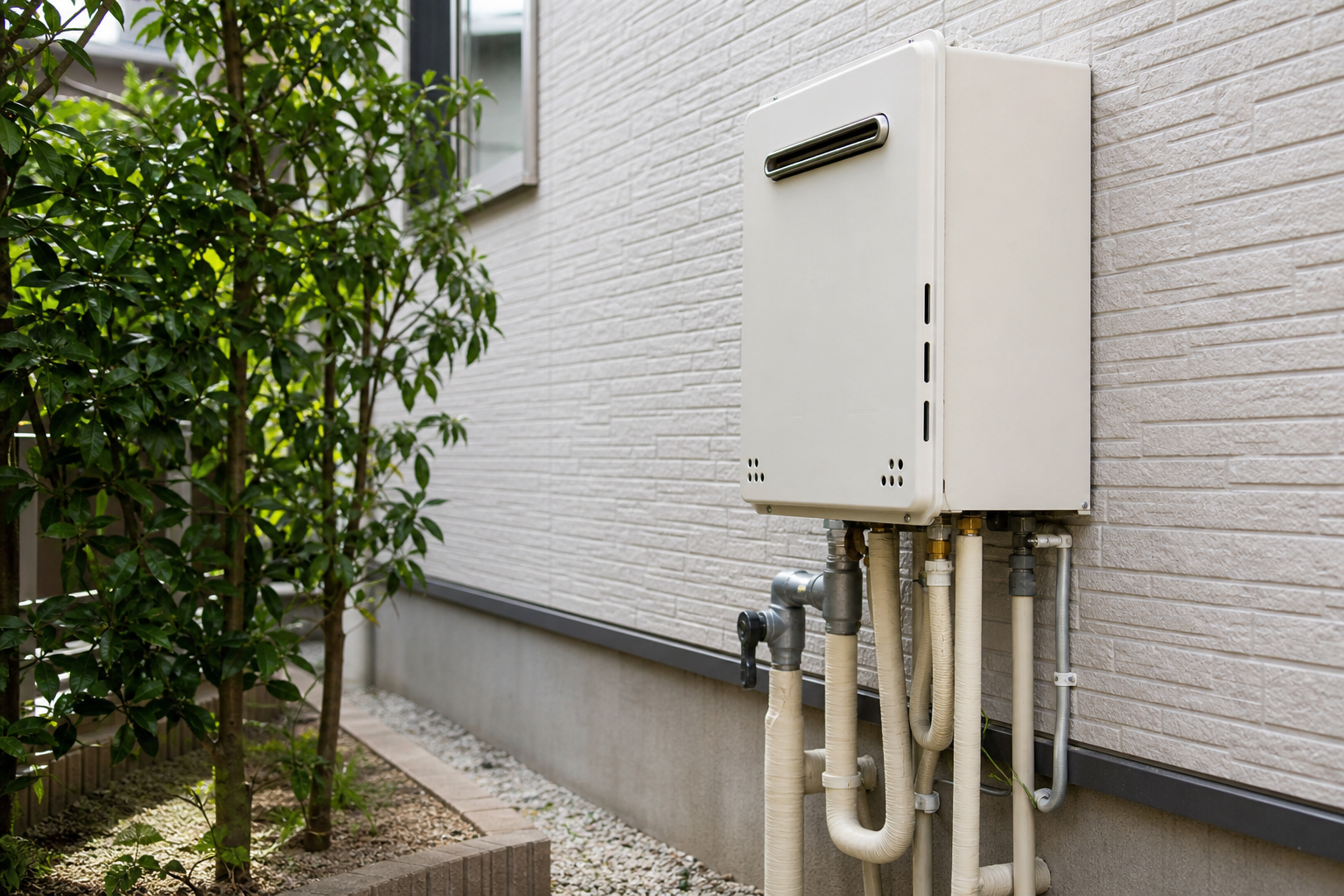

給湯器の配管に関する具体的な事例で理解を深めよう
事例①：一戸建て住宅のシンプルな給湯配管
一般的な一戸建て住宅では、給湯器から各水回りへ向けてタコ足状に給湯配管がのびているケースが多いです。
キッチン・浴室・洗面所へそれぞれ1本ずつ給湯配管が分岐してつながっているイメージですね。
給湯器から各場所までの距離がそれほど長くないため、お湯が出るまでのロスも少なく、シンプルな1管式で十分に機能します。
給水配管・ガス管・給湯配管の3系統が基本で、追いだき機能がある場合は往き・戻りの2本が追加される、というのが標準的な構成なんですね。
事例②：マンションでの2管式配管（給湯管＋返湯管）
マンションでは、給湯器からお湯を使う場所まで距離が長くなることがあります。
そのような場合、給湯管だけでは配管の中でお湯が冷めてしまい、蛇口を開けてもすぐにお湯が出ないという問題が起きやすくなります。
そこで活躍するのが返湯管です。
給湯管と返湯管をセットにして、お湯を常に循環させることで「いつでもすぐ温かいお湯が出る」という快適な環境を維持しているんですね。
電気代・ガス代のコストはかかりますが、利便性の面では大きなメリットがある方式です。
事例③：追いだき機能付き給湯器の配管
追いだき機能のある給湯器（フルオートタイプなど）では、浴槽の横に「循環アダプター」と呼ばれる部品が取り付けられています。
この循環アダプターから2本の配管（往きと戻り）が給湯器へつながっており、ポンプでお湯を循環させながら加熱する仕組みになっています。
お風呂が冷めてきたら自動で追いだきを開始してくれるタイプもあり、非常に便利ですよね。
この仕組みがあることで、一度沸かしたお湯を捨てることなく再利用できるため、節水にもつながるとされています。
事例④：配管工事でよく起こるトラブル事例
給湯器の配管に関するトラブルで多いのが、「接続部分からの水漏れ」です。
経年劣化や施工の不具合によって、給水配管や給湯配管の接続部からじわじわと水が漏れるケースがあります。
また、給湯配管の断熱材（保温材）が劣化したり剥がれたりすると、配管内でお湯が冷めやすくなり、「お湯が出るまでに時間がかかる」という症状につながることも。
配管の素材や設置環境にもよりますが、定期的な点検とメンテナンスが長持ちの秘訣と言えますね。
給湯器の配管の仕組み、まとめると
ここまでご説明してきた内容を整理しますね。
給湯器の配管の仕組みは、大きく分けると次のように理解できます。
- 給水配管：水道から冷たい水を給湯器へ届ける
- ガス管：給湯器がお湯を作るための熱源（ガス）を供給する
- 給湯配管：温まったお湯をキッチン・浴室・洗面所へ届ける
- 追いだき配管（往き・戻り）：浴槽のお湯を循環させて再加熱する
- 返湯管：大型建物で配管内のお湯の温度を維持するために循環させる
蛇口を開ける → 水が流れる → センサーが感知 → 点火・加熱 → お湯が出る、という流れが瞬時に行われているのが、現代の給湯器の素晴らしいところです。
給湯器の仕組みを知ると、毎日のお湯がいかにたくさんの部品と配管によって支えられているかが実感できますよね。
配管に不具合が起きたときも、「どの配管が関係しているんだろう？」と冷静に考えられるようになると、業者さんとのやり取りもきっとスムーズになりますよ。
もし給湯器の配管に水漏れや異変を感じたときは、早めに専門の業者さんへ相談することをおすすめします。
給湯器まわりの配管は、ガス管を含む重要なインフラですので、自分で触るよりも専門家にお任せするのが安心ですよね。
この記事が、給湯器の仕組みを理解するひとつのきっかけになれたら、とても嬉しいです。
