給湯器まわりの配管って、なんだか複雑に見えますよね。
「給水はどこに繋ぐの？」「図面の見方がよくわからない…」と感じたことがある方も、きっと多いのではないでしょうか。
実は、給湯器の配管図にはある程度のルールがあって、そのポイントを押さえると驚くほどスッキリと理解できるんですね。
この記事では、給湯器の配管図の基本的な読み方から、施工上の重要ポイント、最新のヘッダー配管方式まで、一緒に丁寧に見ていきますよ。
読み終えた頃には「なるほど、こういう仕組みだったんだ」とスッキリした気持ちになれると思いますので、ぜひ最後までお付き合いくださいね。

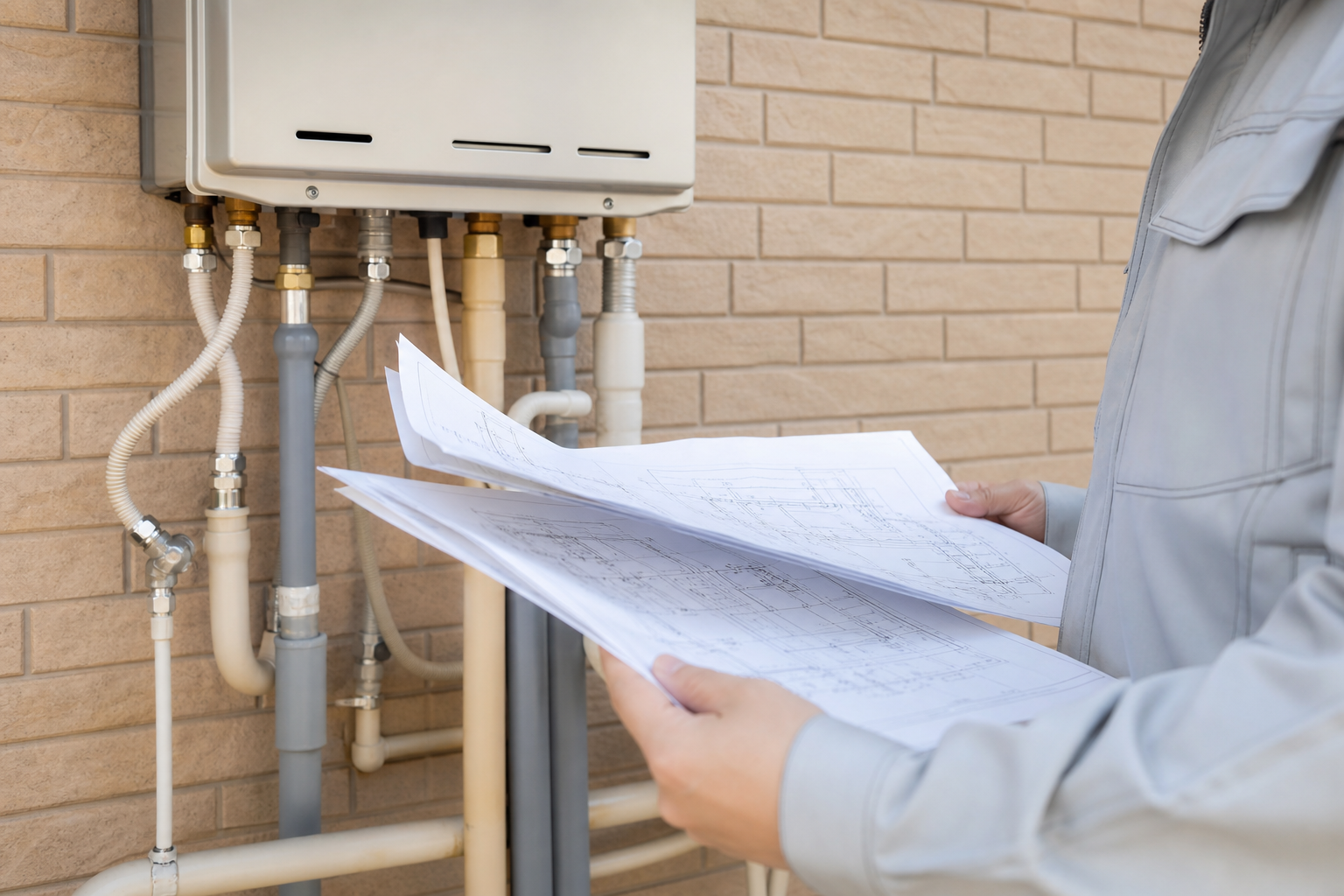

給湯器の配管図は「機種ごとの施工説明書」が最重要
結論からお伝えすると、給湯器の配管図は機種によって内容が異なるため、汎用的な「標準図」よりもメーカーが提供する据付工事説明書・施工マニュアルを優先して確認することが何より大切なんですね。
「なんでメーカーの資料がそんなに重要なの？」と感じるかもしれませんね。
でも、給湯器の接続口の位置や口径、配管長の制限、高低差の条件などは、機種ごとに細かく異なっているんです。
インターネット上の一般的な解説図をそのまま使ってしまうと、思わぬ不具合の原因になりかねませんよ。
給湯器の配管図が複雑に見える理由
そもそも、なぜ給湯器まわりの配管図はあんなに複雑に見えるのでしょうか？
一緒に理由を整理してみましょう。
給湯器には複数の配管系統がある
給湯器の配管図が複雑に感じられる大きな理由のひとつが、複数の配管系統が一枚の図面に集約されているからなんですね。
一般的に、給湯器まわりには次のような配管系統が含まれています。
- 給水配管（水道水を給湯器へ送る）
- 給湯配管（加熱後のお湯を各水栓へ届ける）
- 循環配管（浴槽との往き・戻り）
- 排水配管・逃しホース（安全弁からの排水）
- ヒートポンプ配管（エコキュートなど）
これだけの系統が一枚の図面に描かれていたら、パッと見では「何がなんだかわからない」と感じてしまうのも、すごくわかりますよね。
「給水（入）」と「給湯（出）」を間違えると大変なことに
給湯器の配管図で特に注意したいのが、「給水（入）」と「給湯（出）」の接続方向です。
給水は「冷たい水を給湯器へ入れる側」、給湯は「加熱したお湯を給湯器から出す側」ですね。
これを逆に接続してしまうと、給湯器が正常に動作しないだけでなく、機器の故障や水漏れにつながる可能性もあるんですね。
図面上では、「給水（入）」「給湯（出）」としっかり表示されているはずですので、施工前に必ず確認する習慣をつけておくと安心ですよ。
配管勾配や口径の指定が細かい
配管図が難しく感じられるもうひとつの理由として、配管勾配や口径の指定が機種ごとに細かく決まっているという点が挙げられます。
たとえば、循環配管では「下がり勾配」が求められ、排水系統でも所定の勾配が必要とされています。
口径についても、15Aや20Aなどの指定があり、機種によって異なるんですね。
「なんでこんなに細かく決まっているの？」と思うかもしれませんが、これはすべて安全で安定した給湯のためなんですよ。
給湯器配管図のポイントを具体的に見てみよう
ここからは、給湯器の配管図を読む上で特に押さえておきたいポイントを、具体的な例を交えながら一緒に見ていきましょう。
具体例① ヘッダー配管方式とさや管ヘッダー方式
近年の給湯配管で注目されているのが、ヘッダー配管方式やさや管ヘッダー方式と呼ばれる配管スタイルです。
従来の「枝分かれ配管」では、給湯器から出たお湯が次々と分岐して各水栓へ届く構造でした。
一方、ヘッダー配管方式では、給湯器から一度ヘッダー（分岐ユニット）へお湯を送り、そこから各水栓へ個別に配管を引く構造になっているんですね。
この方式のメリットとしては、次のようなことが挙げられます。
- 同時使用時の水量・湯量が安定しやすい
- 配管の継ぎ手が少なくなり、水漏れリスクが低減する
- 個別に配管を管理しやすいため、メンテナンス性が高い
さや管ヘッダー方式はさらに、配管を「さや管（外側の管）」の中に通す構造で、配管交換が比較的容易にできる点も魅力のひとつなんですよ。
「なるほど、そんなに工夫されているんだ」と感じてもらえたら嬉しいですね。
具体例② 空気だまり対策の配管図
給湯配管で意外と見落とされやすいのが、空気だまり対策なんですね。
配管内に空気がたまってしまうと、お湯の流れが悪くなったり、ポコポコという異音が発生したりすることがあります。
そのため、配管図では「最上部に空気抜き弁を設置する」「適切な取り出し位置を設定する」といった工夫が織り込まれているんですよ。
特に循環配管では、この空気だまり対策がしっかりとれているかどうかが、給湯器の快適な動作に直結するといわれています。
配管図を確認するときは、空気抜き弁の位置や配管の勾配方向もチェックしてみると良いかもしれませんね。
具体例③ 配管長・高低差・口径の制限
給湯器の配管図を読む際に、もうひとつ大切なのが配管長・高低差・口径の制限です。
メーカーの施工説明書には、たとえば次のような条件が細かく記載されていることがあります。
- 片道配管距離の上限（例：〇〇m以内）
- 曲がり（エルボ）の数の制限
- 給湯器と各水栓の高低差の上限・下限
- 使用すべき配管口径（15Aまたは20Aなど）
これらの条件を守らないと、お湯が出にくくなったり、機器にダメージを与えてしまったりする可能性があるんですね。
「こんなに細かく決まっているなんて知らなかった…」という方も多いのではないでしょうか。
きっと、機種ごとに施工説明書を必ず確認するというステップの大切さが、ここからもよくわかりますよね。
具体例④ 逃しホースと排水配管の扱い
給湯器の配管図には、お湯の配管だけでなく排水まわりも含まれることがあります。
具体的には、給湯器の安全弁（逃し弁）から伸びる「逃しホース」や、排水ホッパーへの接続、間接排水の処理方法などが図面に示されているんですね。
たとえば、逃しホースは「水が流れても安全に排水できる場所へ向ける」という原則があります。
この排水処理が不適切だと、万が一のときに周囲への水漏れや損傷につながることも考えられます。
配管図を確認するとき、つい給水・給湯の配管だけに目が行きがちですが、排水処理の部分もしっかり確認しておくと安心ですよ。
給湯器配管図を読むときの注意点まとめ
ここまで一緒に見てきた内容を、改めてポイントとして整理しておきましょう。
給湯器の配管図を読む際には、次のことを意識してみてくださいね。
- メーカーの据付工事説明書・施工マニュアルを最優先にする（汎用的な標準図よりも機種ごとの資料が重要）
- 「給水（入）」と「給湯（出）」の接続方向を必ず確認する
- 循環配管の勾配方向と空気抜き弁の位置をチェックする
- 配管長・高低差・口径の制限を守る
- 排水まわり（逃しホース・排水ホッパーなど）も忘れずに確認する
- ヘッダー配管方式やさや管ヘッダー方式など、最新の施工方法についても理解を深める
「なんだかたくさんあるな…」と感じるかもしれませんが、ひとつひとつは決して難しい話ではないんですよ。
慣れてくると、配管図を見るのが少し楽しくなってくるかもしれませんね。
まとめ：給湯器の配管図は「機種ごとの確認」がすべての出発点
この記事でお伝えしてきたことを最後に整理しますね。
給湯器の配管図とは、給水・給湯・循環・排水などの配管の接続関係を示した図面のことで、機種ごとにメーカーの据付工事説明書や施工マニュアルに掲載されています。
配管図を正しく読むためには、次のポイントが大切なんですよ。
- 給水と給湯の接続方向を間違えない
- 配管勾配・口径・配管長などの機種固有の条件を守る
- 空気だまりや排水処理にも気を配る
- ヘッダー配管方式など最新施工スタイルへの理解も深める
「難しそう」と感じていた給湯器の配管図も、ポイントを押さえれば少しずつ読めるようになってきますよね。
きっと最初の一歩として「まずはメーカーの施工説明書を手元に用意する」というシンプルな行動から始めてみると、ぐっと理解が深まると思いますよ。
これから給湯器の配管について学ぼうとしている方も、既に施工経験がある方も、ぜひ一度メーカー資料を改めて見直してみてくださいね。
「なるほど、こんな細かいところまで書いてあったんだ」と新しい発見があるかもしれませんよ。
私たちも一緒に、少しずつ正確な知識を積み上げていきましょう。
