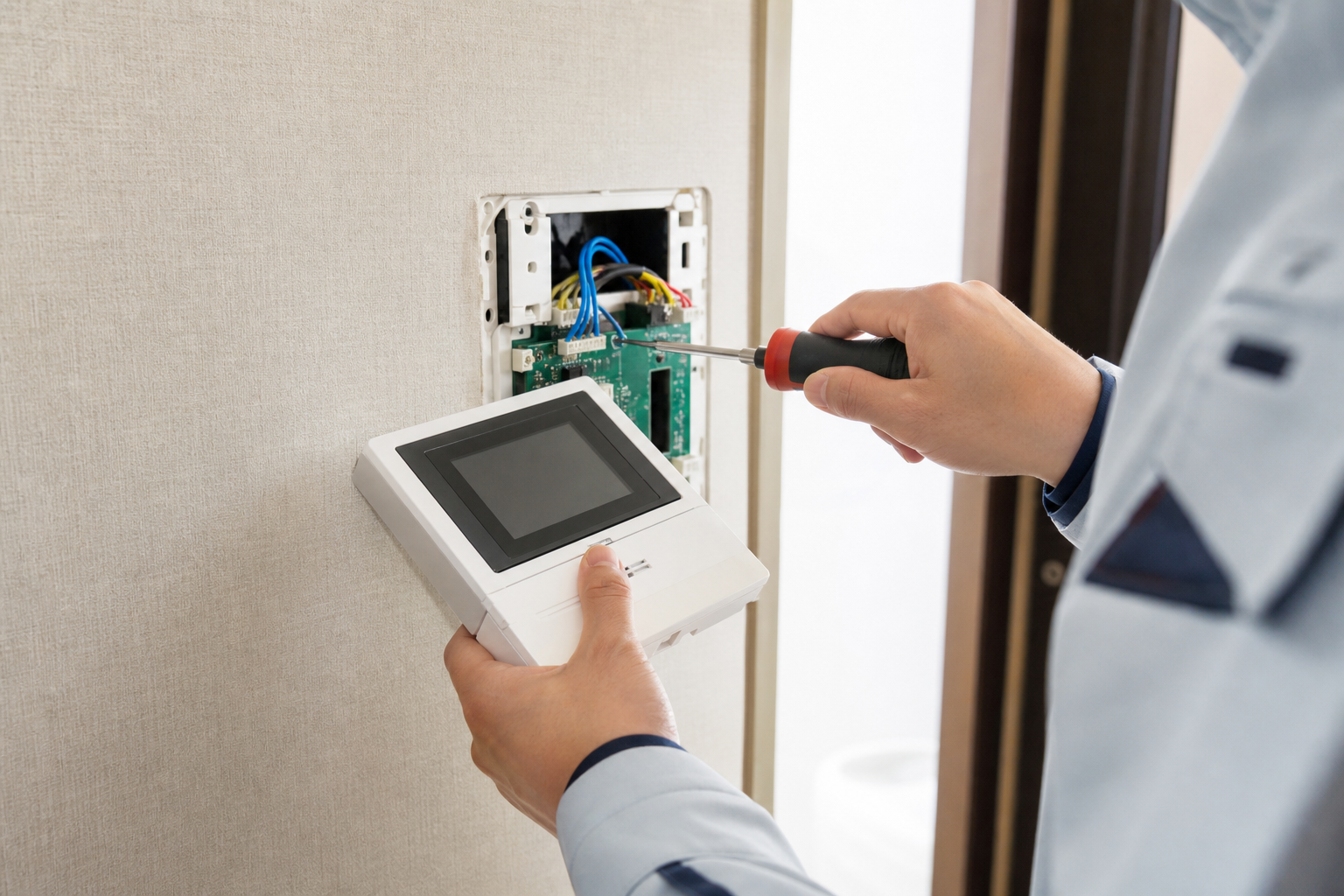

給湯器のリモコン配線工事って自分でできる?

給湯器のリモコン配線工事って自分でできる?

「給湯器のリモコンを交換したいけど、配線工事ってどうすればいいんだろう?」
「浴室にリモコンを後付けしたいけど、工事って難しいのかな?」
そんなふうに気になっている方も多いのではないでしょうか。

給湯器のリモコン配線工事は、正しい手順と知識さえあれば安全に進められる工事です。
でも、電気に関わる作業だからこそ、知らずにやってしまうと感電や機器の故障につながるリスクもあります。

この記事では、給湯器リモコンの配線工事について、準備から施工のポイント、よくあるトラブルまでをやさしく解説していきます。
読み終わる頃には「なるほど、こういうことか」とすっきりした気持ちになれると思いますよ。

給湯器リモコンの配線工事は「作業内容と機種で扱いが変わる電気工事」です

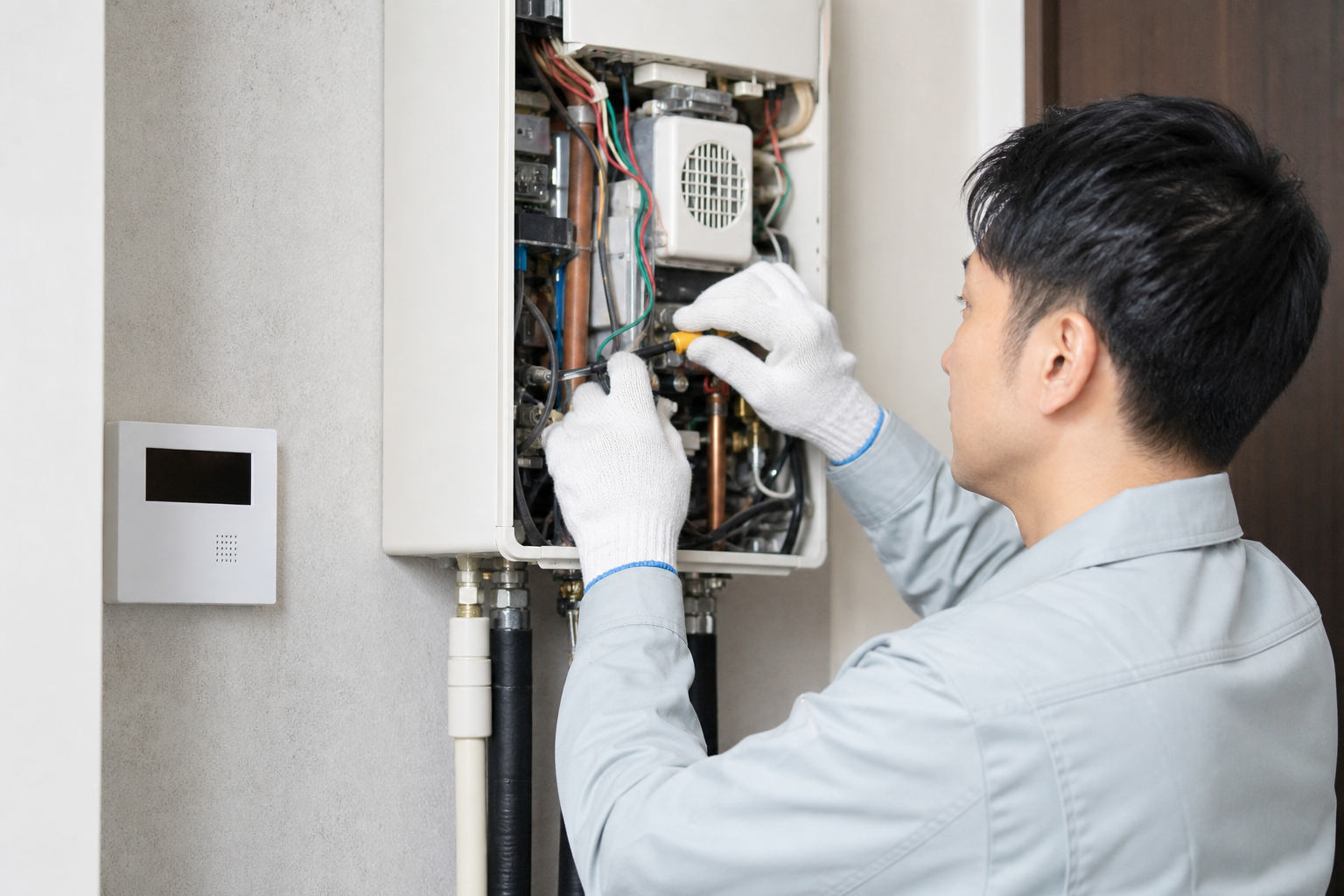

給湯器リモコンの配線工事は「専門知識が必要な電気工事」です

結論からお伝えすると、給湯器リモコンの配線工事は、機種や作業内容によって資格の要否や施工条件が大きく異なる工事です。

「低電圧だから誰でもDIYできる」と言い切れないのがポイントなんですね。
たとえば、長府製作所などのメーカーでは、給湯器本体とリモコンをつなぐ線が「小勢力回路」に該当するとして、工事説明書に資格不要と記載しているケースがあります。
一方で、電源を入れる前に配線すること、電気設備の技術基準に従うことなど、安全条件もしっかり指定されています。

ただし、ひとくちに「リモコン工事」といっても、「リモコン本体の交換・付け替え」と「配線の新設・延長・結線を伴う工事」では、難易度や注意すべきポイントが大きく違います。
既存の配線をそのまま使う"本体だけの交換"であればDIYで行った事例も見られますが、配線の新設・延長・接続を伴う工事は安全面のリスクが大幅に上がります。

また、既設配線を再利用する場合でも、リモコンや給湯器の型番が変わると互換性がない場合があります。
見た目が似ていても端子の形状や規格が違うケースがあるので、必ず対象機種の取扱説明書・工事説明書で適合を確認することが大切ですよね。

なお、三菱電機などのメーカーのリモコン説明書には「販売店または専門業者が施工してください」と案内しているケースもあり、機種をまたいで一律に判断することはできません。
メーカーの工事説明書では安全上の理由から有資格者による施工を前提としているケースも多くあります。
DIYで行う場合は、あくまで自己責任であることをしっかり理解した上で進めることが大切ですよね。

ただ、「どういう工事なのか」「プロに頼んだときに何をしてもらえるのか」を知っておくだけでも、業者とのやり取りがスムーズになりますし、工事後のトラブルに気づきやすくなります。
一緒に基礎知識を深めていきましょう。

「資格不要」と「安全にDIYできる」は別の話です

インターネットを検索すると、「給湯器リモコンの配線に資格は不要」という情報も目にすることがあります。
これは一部の機種において「法的に資格が必要かどうか」という視点での記述であることが多く、「安全に施工できるかどうか」とはまったく別の話です。

経済産業省は、電気工事士資格が必要な工事と、法令上の「軽微な工事」を区別しています。
「小勢力回路」として資格不要とされる接続であっても、誤配線や固定不良などで故障・誤作動につながる可能性はありますし、配線の新設・延長や電源側の配線工事は、また別問題として電気工事士資格が必要になる場合があります。

さらに重要なのは、「小勢力回路」という技術基準上の区分と、電気工事士資格の要否は別の論点だということです。
給湯器の個別配線がどの扱いになるかは、回路構成や作業内容によって判断が必要なので、「低電圧だから資格不要」と自己判断してしまうのは危険ですよね。

また、長府製作所の工事説明書で「小勢力回路の工事として資格不要」と記載されている場合でも、対象機種の説明書に書かれた条件(電源遮断・ケーブル規格・配線長など)をすべて守ることが前提になっています。
「資格不要と書いてあったからOK」と手順を省いてしまうのは、思わぬトラブルの原因になりますよね。

実際に失敗したときの影響はとても大きく、次のようなリスクが指摘されています。

  • 接触不良による誤作動・エラー表示
  • 内部基板の損傷(修理費が高額になるケースも)
  • 防水処理の不備による漏水・浸水
  • 絶縁処理の甘さによるショート・感電

「費用を節約したい」という気持ちはよくわかります。
でも、こうしたリスクを踏まえると、配線の新設・延長・接続を伴う作業はプロへの依頼が基本と考えておくのが安心ですよね。

「自分でやってみたい」と思う場合でも、まずは対象機種のメーカー工事説明書を入手して、自分の機種の仕様・条件をしっかり確認するところから始めることをおすすめします。
型番が分からない、既存線が再利用できるか判断できないといった場合は、給湯器業者またはメーカーに相談するのが確実ですよね。

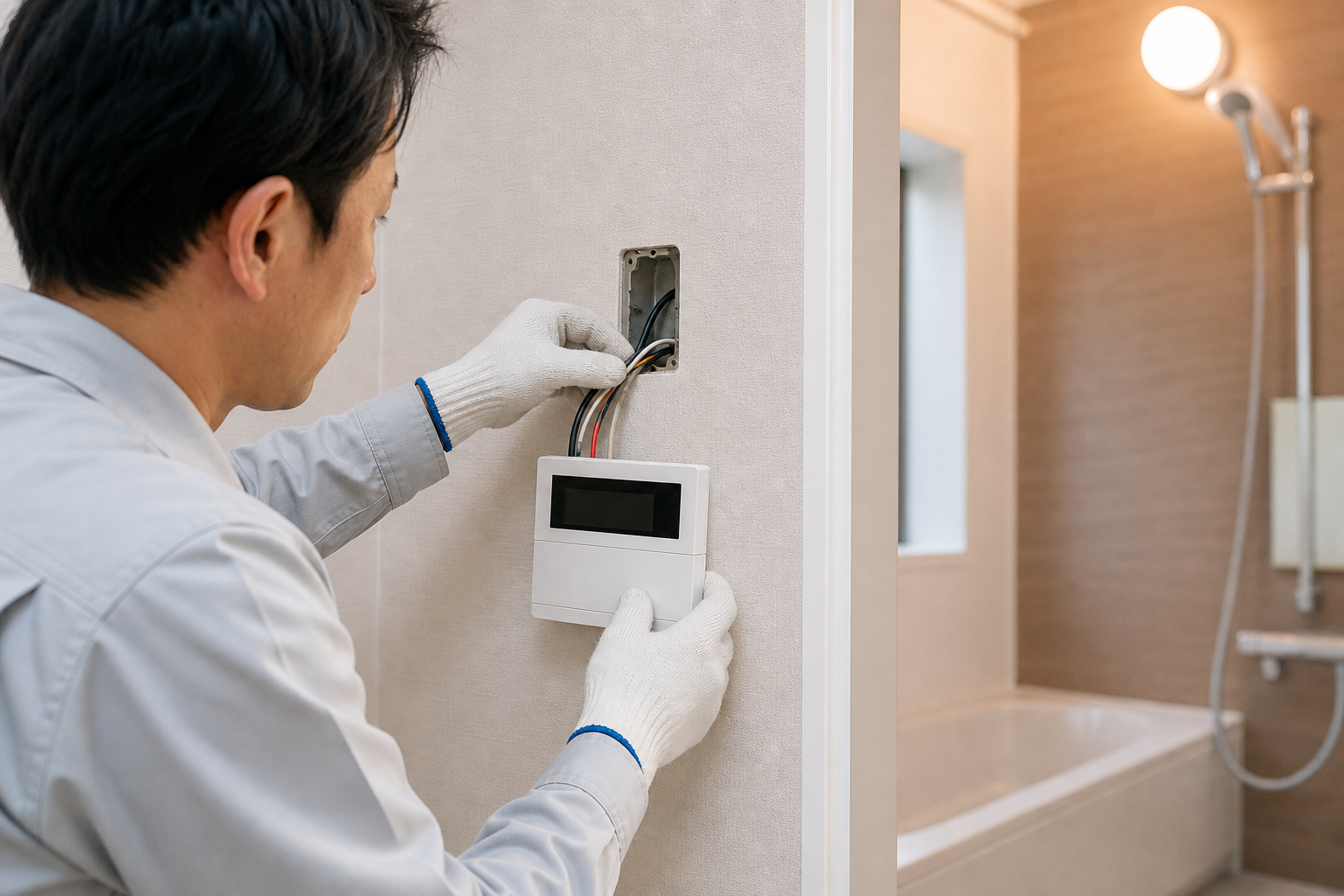

なぜ給湯器リモコンの配線工事はきちんとした手順が必要なのか

なぜ給湯器リモコンの配線工事はきちんとした手順が必要なのか

給湯器のリモコン配線工事は、一見するとシンプルな作業に見えるかもしれませんね。
でも実は、いくつかの重要なルールがあって、それを守らないとトラブルが起きやすくなるんですね。

電源を切らないまま作業すると危険なんです

まず絶対に守らなければいけないのが、作業前に必ず電源を切ることです。

給湯器本体の電源プラグを抜くか、ブレーカーを「切」にしてからリモコン線を接続するのが鉄則とされています。
電源が入ったまま配線を触ると、感電はもちろんのこと、給湯器内部の基板が損傷してしまうリスクもあるとされています。

長府製作所の工事説明書でも、接続前にブレーカーを切ることが明示されているケースが確認されています。
「ちょっとだけだから」という気持ちが一番危険ですよね。
作業の最初と最後に必ず電源のON/OFFを確認する習慣をつけることが大切です。

専用のリモコンケーブルを選ぶことがとても重要です

給湯器のリモコン配線には、一般の電源線とは異なる専用規格のケーブルを使う必要があります。

多くのメーカーでは、0.3〜0.75mm²程度の信号用ケーブル、または0.5〜1.25SQのキャブタイヤケーブル(VCTFなど)の使用を指定しているとされています。
「家にある電線を使えばいいか」と思ってしまいそうですが、それはNGなんですね。

また、配線の長さにも制限があるとされていて、一般的に1台のリモコンにつき50m以内(機種によって異なる場合があります)が目安とされています。
リンナイなどのメーカーでは設置台数に応じた配線長の上限を案内しているケースもあるので、他の機種の仕様をそのまま流用せず、必ず対象機種の説明書を確認することがとても大切です。

さらに、機種ごとに端子の形状や極性の有無が異なるため、必ずメーカーの工事説明書で自分の機種の仕様を確認することが前提になります。
「他の機種でうまくいったから大丈夫」という判断は、思わぬトラブルの原因になりますよね。

電源線との「離隔距離」にも気をつけてくださいね

リモコンの配線をするとき、電源線と一緒に束ねてしまいたくなることがあるかもしれませんね。
でも、これは絶対にやってはいけないことのひとつです。

パナソニックなどのメーカーマニュアルでは、リモコンケーブルと電源電線を5cm以上離すことが明記されているとされています。
電源線と束ねてしまうと、ノイズが混入してリモコンの誤作動・ボタンが効かない・表示が乱れるといったトラブルの原因になるとされています。

TOTOなどのメーカーでも「他の給湯機のリモコンコードと一緒に束ねない」「渡り配線をしない」と注意書きされているほど、この点は重要視されているんですね。

防水処理と配管のルール選びも欠かせません

屋外から屋内にケーブルを引き込む場合、穴の向きにも注意が必要です。
一般的に、穴は外から内に向かって「上り勾配」になるように加工することが推奨されているとされています。

これは、雨水や結露水が屋内側に流れ込まないようにするための大切な工夫なんですね。
穴あけ後はシーリング材でしっかり防水処理を行うことが基本とされています。

また、ケーブルはむき出しにするのではなく、肉厚4mm以上の絶縁管やφ18〜22mm程度のPF管(合成樹脂可とう管)に通して保護する施工をメーカーは指示しているとされています。
屋外では紫外線や雨風の影響を受けやすいので、こうした保護管が欠かせないんですよね。
また、三菱電機などのメーカー資料には、熱の影響を受けない場所へ配線することも記載されていますので、ケーブルのルート選びにも注意が必要です。

また、賃貸住宅の場合は、壁へ穴を開ける作業が建物の構造や防水に影響する場合があるため、作業前に必ず管理会社や貸主へ確認することが大切ですよ。

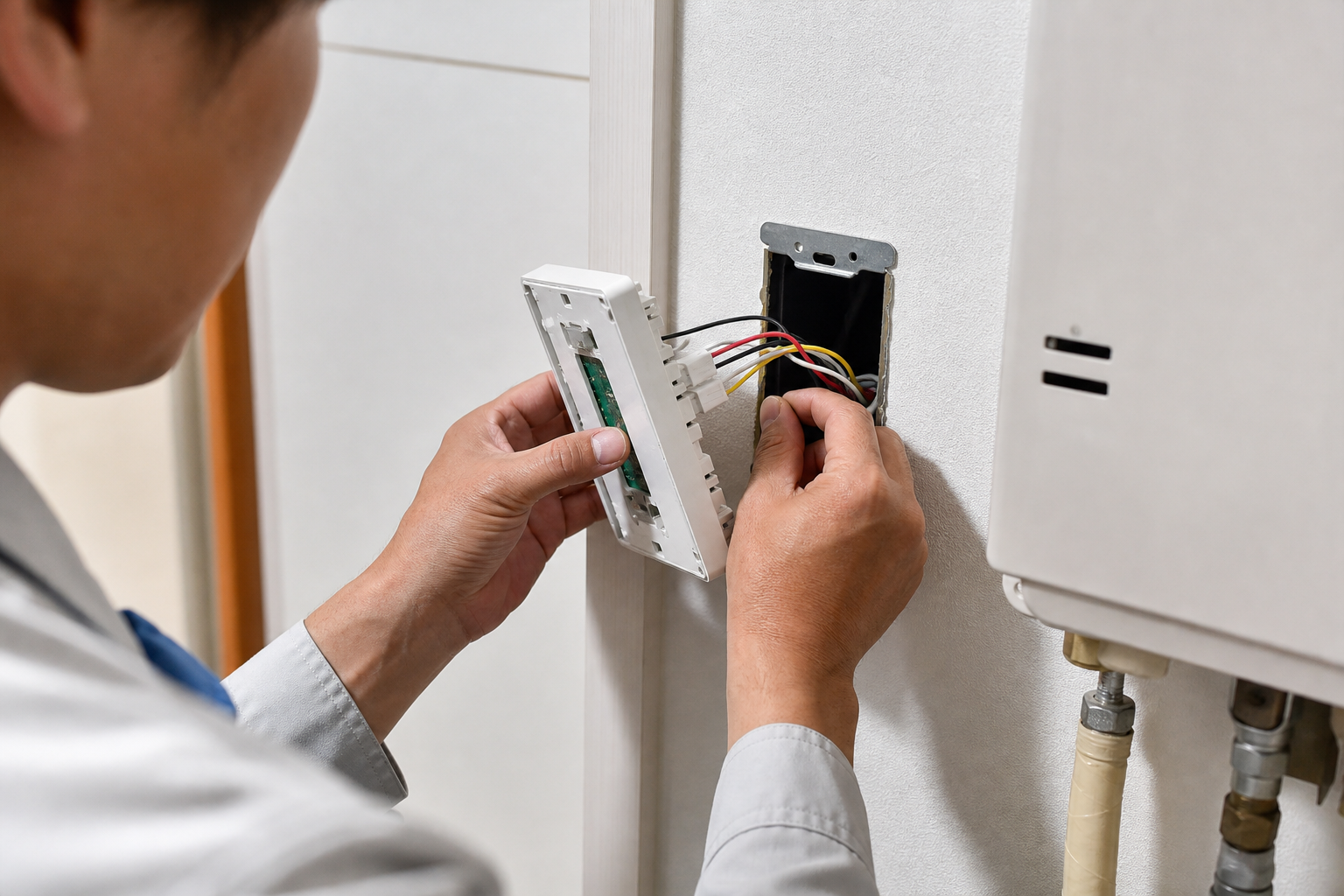

給湯器リモコン配線工事の具体的な場面とポイント

給湯器リモコン配線工事の具体的な場面とポイント

ここからは、実際にどんな場面でこの工事が行われるのか、具体的なシーンを見ていきましょう。
自分の状況と重ね合わせながら読んでみてくださいね。

【場面1】浴室リモコンを後付けしたい場合

「お湯はりのたびにわざわざ台所まで行くのが面倒くさい」と感じている方、多いのではないでしょうか。
浴室リモコンを後付けする工事は、既存住宅でも比較的よく行われているとされています。

この場合、主な作業内容は次のようになります。

  • 浴室壁への穴あけ(φ20〜24mm程度)
  • 給湯器本体からのリモコンケーブル配線
  • PF管などの保護管を通したケーブルの引き回し
  • リモコン本体の壁への固定と端子接続
  • 通電後の動作確認

メーカーによっては取り付け可能な壁厚が130〜205mm程度と規定されているとされており、事前に壁の構造を確認することが大切です。
浴室は水回りなので、取り付けや貫通穴の防水処理が不適切だと水の侵入や故障につながるおそれがあるため、特に丁寧に行う必要がありますよね。

【場面2】給湯器本体を交換してリモコンも新しくする場合

給湯器本体の寿命(一般的に10〜15年とされています)が来て交換するタイミングで、リモコンも新しくするケースはとても多いですよね。

このとき、既存のリモコンケーブルをそのまま流用できるかどうかの確認が重要なポイントになります。
メーカーが変わったり、機種が大幅に変わったりすると、端子の形状やケーブルの規格が違う場合もあるとされています。

端子への接続では、被覆の剥き量がポイントになります。
剥き量が短すぎると接触不良、長すぎるとショートの危険があるとされており、メーカー指定の寸法(例:7mm程度)を守ることが重要とされています。

中継部分では、閉端接続子でしっかり圧着してビニルテープや自己融着テープで絶縁するのが基本とされています。
この処理が甘いと、後から接触不良が起きることもあるんですよね。

【場面3】エコキュートや高効率給湯器を導入する場合

最近はエコキュートやハイブリッド給湯器を選ぶ方が増えていますよね。
こうした高効率機器では、配線がさらに複雑になる傾向があるとされています。

たとえばエコキュートの場合、貯湯タンクユニットとヒートポンプユニット間の配線に加えて、台所リモコンと浴室リモコンそれぞれの配線が必要になります。
端子数が多く、配線ルートの確保も複雑になるため、この場合はとくに専門業者への依頼が安心ですよね。

また、2台以上のリモコンを接続するシステムでは、リモコンコードの圧着接続やシールド線のアース処理など、従来よりも高度な知識が求められる傾向があるとされています。
「DIYでなんとかなるかも」と思っても、こうしたケースは特にプロにお任せする方が安心かもしれませんね。

【場面4】リモコンの位置を使いやすい場所に移設したい場合

「台所リモコンの位置が低くて見づらい」「使う場所から遠い」といった理由でリモコンを移設したいというニーズも増えているようです。

移設工事では、既存の穴を塞ぐ処理と、新しい場所への穴あけ・配線引き直しが必要になります。
既存のケーブルをそのまま延長したい場合は、中継部分の圧着処理と絶縁処理が重要になりますよね。

移設費用は本体交換なしでも工事として発生しますが、配線の延長・接続を伴うため、資格要否を自己判断せず専門業者へ相談するのが安心です。
日々の使いやすさが格段に上がることを考えると、検討する価値は十分にあるのではないでしょうか。

DIYを始める前に必ず確認しておきたいこと

「やってみようかな」と思ったとき、最初にやるべきことがあります。
手を動かす前に確認しておくだけで、トラブルの多くは防げるんですよね。

まず給湯器とリモコンの型番を調べましょう

給湯器本体の型番は、多くの場合、機器の側面や前面パネルに貼られているシールで確認できます。
リモコンも同様に、裏面や側面に型番が記載されていることがほとんどです。

型番が分かれば、メーカーのウェブサイトや問い合わせ窓口で工事説明書を入手できます。
メーカーの公式サイトでは、PDFで説明書を公開しているケースが多いので、まずはそこを確認してみてくださいね。

メーカーの工事説明書が判断のすべての出発点です

工事説明書を手に入れたら、次のポイントを重点的に確認しましょう。

  • 使用できるケーブルの種類・太さ・最大長
  • 端子への接続方法(極性の有無・剥き量など)
  • 電源線との離隔距離の指定
  • 資格要否に関する記載
  • 施工を推奨する業者への依頼に関する記載

「他のメーカーの説明書でだいたい同じだろう」と省いてしまうのはNGです。
機種によって端子の形状や配線条件は異なるため、必ず自分の型番に合った説明書を確認することが大切です。

迷ったら業者やメーカーへの相談が一番の近道です

型番が分からない、説明書を見ても判断できない、既存の配線が再利用できるかどうか見極められないといった場合は、給湯器専門業者またはメーカーのお客様窓口に相談するのが確実です。

電話やメールで状況を説明するだけでも、「その型番なら既設線が使えます」「その工事は資格が必要です」といったアドバイスをもらえることがあります。
プロに相談することを「負け」のように感じる必要はまったくなくて、むしろ一番賢い選択かもしれませんね。

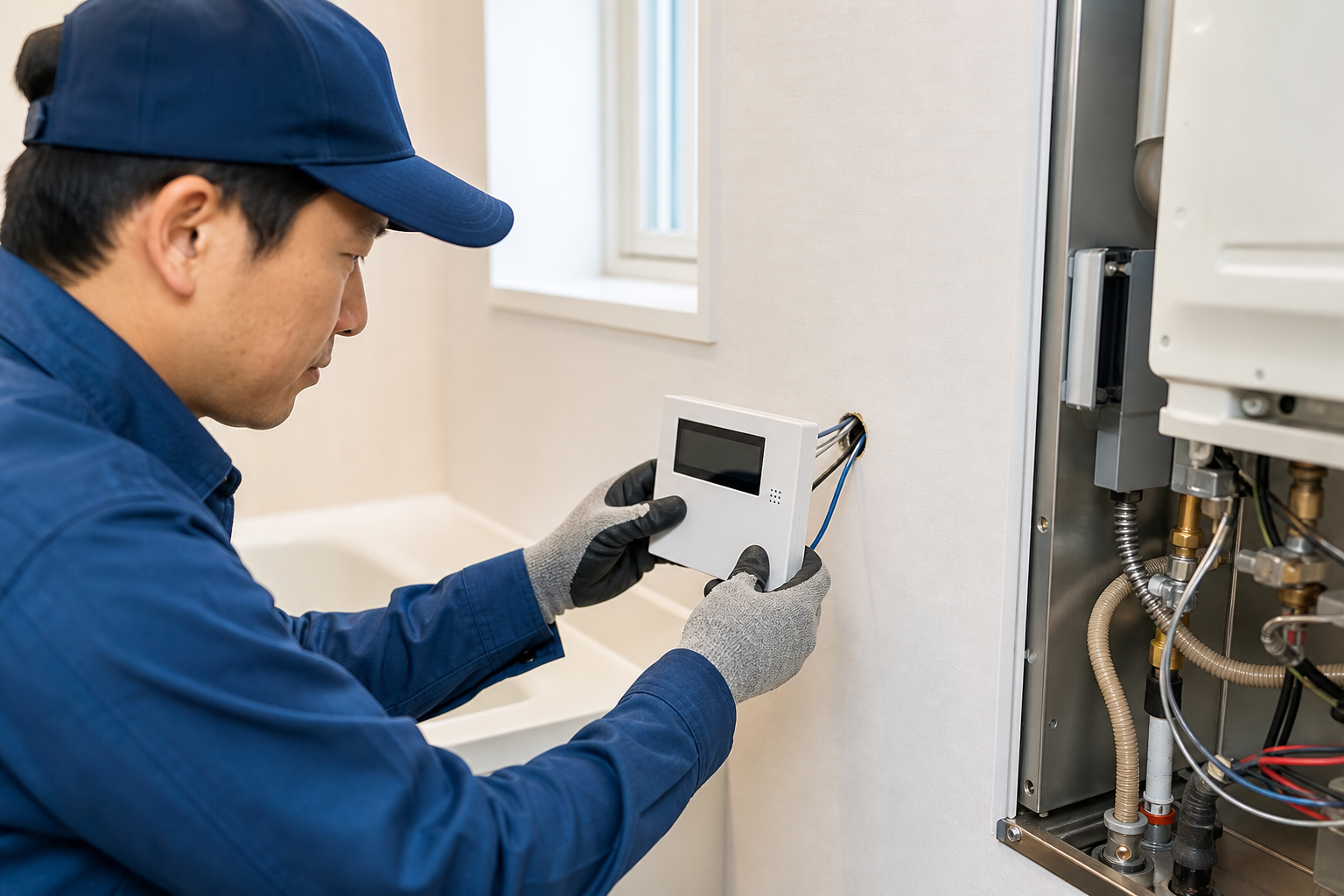

給湯器リモコン配線工事のまとめ

給湯器リモコン配線工事のまとめ

ここまで一緒に見てきた内容を整理してみましょう。
給湯器リモコンの配線工事で押さえておきたいポイントは次のとおりです。

  • 機種や作業内容によって資格要否・施工条件が異なる(「低電圧だから誰でもOK」とは言い切れない)
  • 「本体の交換」と「配線の新設・延長」は難易度が大きく異なる(まず何をしたいかを明確に)
  • 既設配線を再利用する場合も型番適合を必ず確認する(見た目が同じでも互換性があるとは限らない)
  • 作業前は必ず電源を切る(感電・基板損傷のリスクを防ぐため)
  • 専用のリモコンケーブルを使う(メーカー指定の規格・太さ・長さを守る)
  • 電源線と5cm以上離して配線する(誤作動・ノイズ混入防止のため)
  • 屋外貫通部は上り勾配+防水処理(雨水の侵入を防ぐため)
  • PF管などで保護する(紫外線・物理的ダメージからケーブルを守るため)
  • 端子接続はメーカー指定の剥き量を守る(接触不良・ショートを防ぐため)
  • 中継部は閉端接続子+テープで絶縁処理(確実な導通と安全性の確保)
  • 機種ごとに仕様が異なる(必ずメーカーの工事説明書で型番を確認する)
  • 賃貸住宅では事前に管理会社・貸主へ確認する(壁への穴あけは建物に影響する可能性がある)

機種によっては「小勢力回路」として資格不要とされる接続もありますが、配線の新設・延長や電源工事は別問題として電気工事士資格が必要なケースもあります。
「資格不要」という情報をそのまま信じるのではなく、自分の型番と作業範囲をメーカー説明書で確認することがとても大切ですよね。

迷ったときの基本的な流れとしては、「型番を確認する→対象機種の工事説明書を確認する→配線の新設・延長や電源工事があれば専門業者へ相談する」という順番で進めると、誤解や思わぬトラブルを防ぎやすくなりますよ。

エコキュートや高効率給湯器の普及によって、配線の複雑さが増している傾向があるとされています。
「自分でできるかな」と感じた場合も、まずは信頼できる業者に相談することが、安全で快適な暮らしへの近道かもしれませんね。

給湯器のリモコン配線工事は、正しい知識と確かな技術があってこそ安全に完成する工事です。
「ちょっと気になっているんだけど」という段階でも、ぜひ一度プロに相談してみてはいかがでしょうか。
きっと、思っていたよりもスムーズに解決の糸口が見つかると思いますよ。

よくある質問

質問をタップすると、答えが開きます。

Q1. 給湯器のリモコン配線は、自分でできますか?

資格が要るかどうかは機種と作業内容で違います。長府製作所の工事説明書では、本体とリモコンをつなぐ線を「小勢力回路」として資格不要としている例があります。一方、配線の新設・延長や電源側の工事は電気工事士の資格が必要な場合があります。資格不要とDIYしてよいは別の話とされています。

Q2. 配線の長さに決まりはありますか?

1台のリモコンにつき50m以内が目安とされていますが、機種で異なります。ケーブルは信号用で0.3〜0.75mm²程度、キャブタイヤケーブルは0.5〜1.25SQの例が挙がっています。

Q3. 電源線との距離はどのくらい取りますか?

5cm以上が目安です(パナソニックなどのマニュアルによる)。作業前には必ず電源(プラグまたはブレーカー)を切ってください。

Q4. 外の壁に穴をあけるときの注意は?

穴は外から内へ上り勾配にし、シーリング材で防水します。保護管は肉厚4mm以上の絶縁管、またはφ18〜22mm程度のPF管です。賃貸では穴をあける前に管理会社や貸主に確認してください。

Q5. DIYの前に何を確認すればいいですか?

型番を調べ、メーカーの工事説明書を入手して確認します。迷ったら業者やメーカーに相談してください。

Q6. 専門業者に頼んだほうがいいのはどんなときですか?

記事では、エコキュートや高効率給湯器で配線が複雑なとき、リモコンの移設など配線の延長や接続を伴うときが挙げられています。
