マンションやアパートに住んでいると、ある日ふと「うちの給湯器ってどこにあるんだろう？」「玄関の横にある扉の中に何か入ってるけど、あれって何？」と気になることってありませんか？
きっと多くの方が、給湯器が壊れたタイミングや交換を検討したときに、初めてその存在を意識するんですよね。
実は集合住宅の給湯器には、戸建てとは少し違う「PS設置」という設置方式があって、これを知っているかどうかで、交換のときに大きな差が出てくるんです。
この記事では、「ガス給湯器のPS設置ってそもそも何？」「種類があるって聞いたけど、どう違うの？」「交換するときに何を確認すればいいの？」という疑問に、できるだけわかりやすくお答えしていきます。
この記事を読み終えるころには、PS設置の基本的な仕組みから、交換時に失敗しないためのポイントまで、一通り頭に入った状態になっているはずですよ。

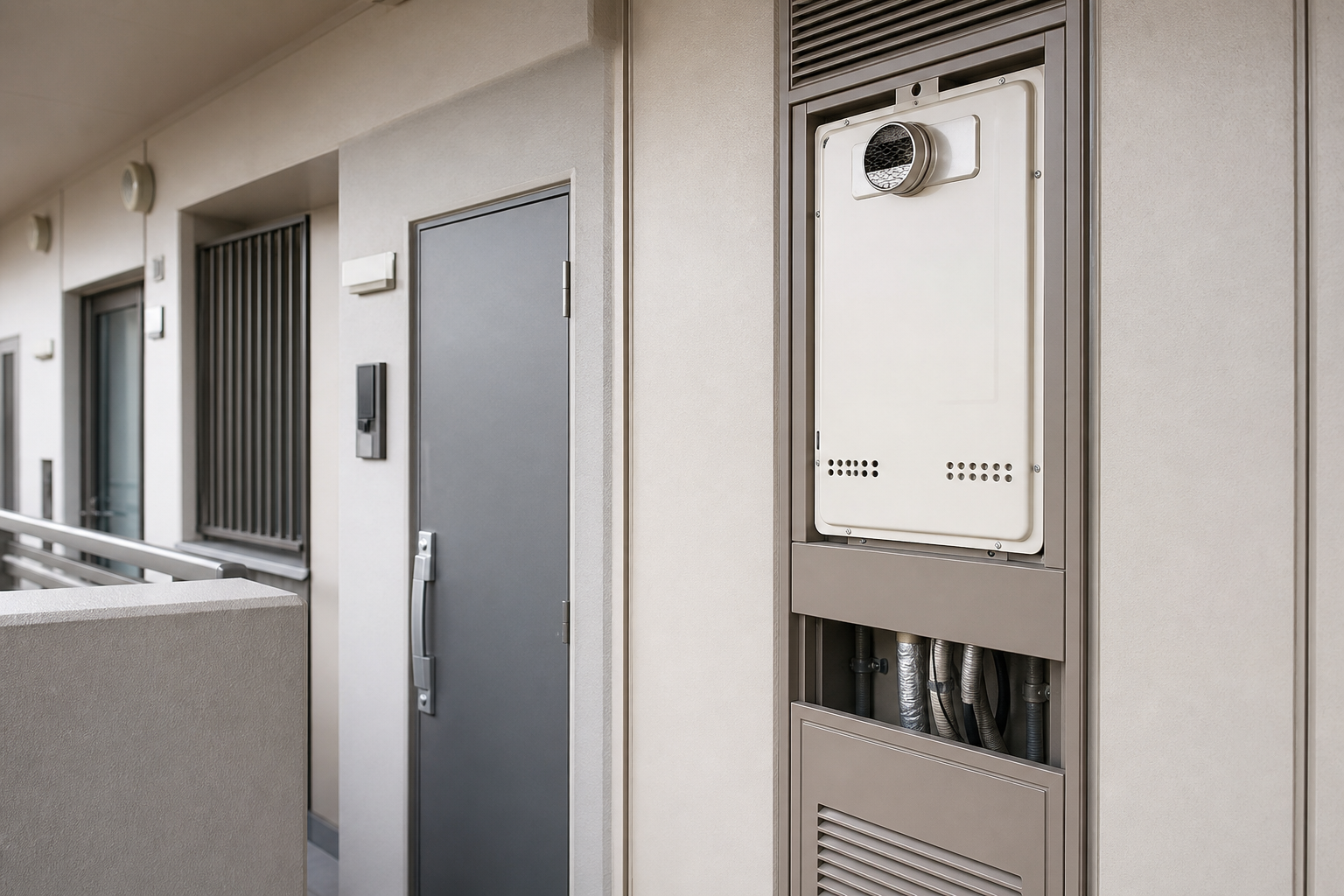

ガス給湯器のPS設置とは、マンションの限られたスペースに設置する専用の方式のこと
ガス給湯器のPS設置とは、マンションやアパートなどの集合住宅で、玄関横や廊下脇にある「PS（パイプシャフト／パイプスペース）」の中に給湯器を設置する方式のことです。
東京ガスやパーパスなどのメーカー・大手ガス事業者の設置資料でも、この定義は明確に示されています。
「PS」という言葉、あまり聞き慣れないですよね。
これは「パイプシャフト」または「パイプスペース」の略で、マンションの設計図（図面）でも「PS」と表記されていることがあります。
ガス管・給水管・排水管などのパイプ類をまとめて通すための専用スペースのことで、多くのマンションで玄関の横や廊下の脇に設けられているんですね。
戸建て住宅の場合は、屋外の壁にそのまま給湯器を取り付けるケースがほとんどです。
でも集合住宅では、外壁に穴を開けたり、共用部分に大きな機器を設置したりすることが難しいため、あらかじめ用意されたPSの中に給湯器を収める形が一般的になっているんです。

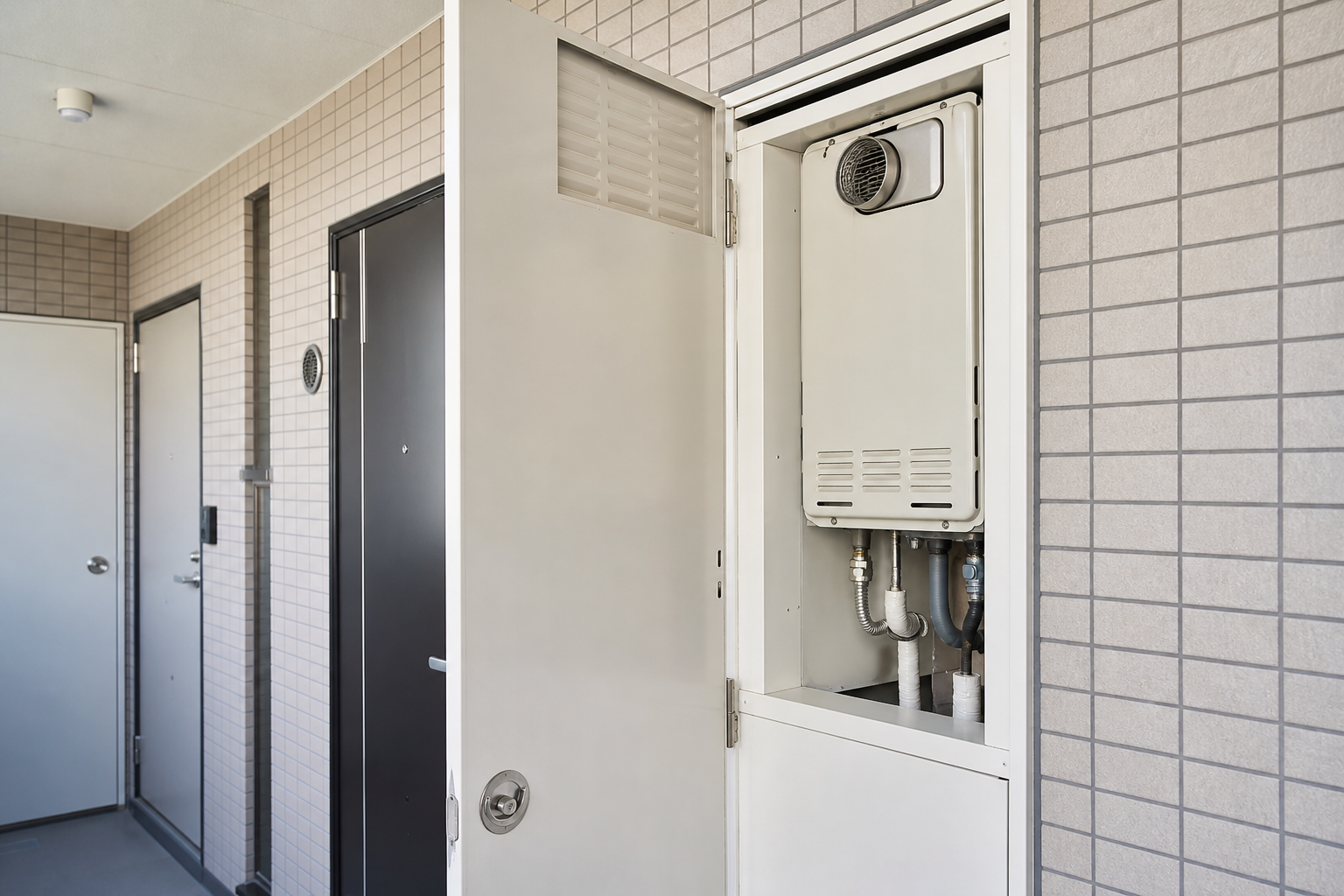

PS設置が集合住宅で使われる理由を詳しく見てみましょう
マンション特有のスペース事情があるんです
マンションやアパートでは、建物の構造上、給湯器を設置できる場所がとても限られています。
共用廊下に面した壁や、隣の住戸との境界部分には勝手に機器を取り付けることができないため、建物を設計する段階から「ここに給湯器を置く」という専用スペース（PS）が計画されているんです。
このPSは建物の構造と一体になっているため、給湯器の機種やサイズが自然と限定されやすいという特徴があります。
同じ号数（お湯の出る量）の給湯器でも、メーカーや型番によってサイズが微妙に違うため、そのPSに入るかどうかは機種ごとに確認が必要になってくるんですね。
PS設置には大きく2種類のタイプがあります
東京ガスをはじめ複数の一次資料で確認されている情報によると、PS設置には主に次の2つのタイプがあります。
- PS標準設置：扉がなく、給湯器本体が外から見えているタイプ
- PS扉内設置：扉の内側に給湯器を収めるタイプ
一見似ているようですが、実はこの2つ、設置条件や排気の取り回しが結構違うんですね。
それぞれの違いをもう少し詳しく見ていきましょう。
PS標準設置はシンプルな設置方式です
PS標準設置は、PSのスペースに給湯器をそのまま設置して、本体が外から見える状態になっているタイプです。
扉などで覆われていないので、給湯器のリモコンや操作パネルが直接確認しやすい場合もあります。
構造がシンプルなぶん、排気の方向や設置条件も比較的わかりやすいのが特徴と言えますね。
ただし、本体が露出しているため、見た目の印象や周囲への影響を気にする方もいらっしゃるかもしれませんね。
PS扉内設置は排気方式の確認が特に大切です

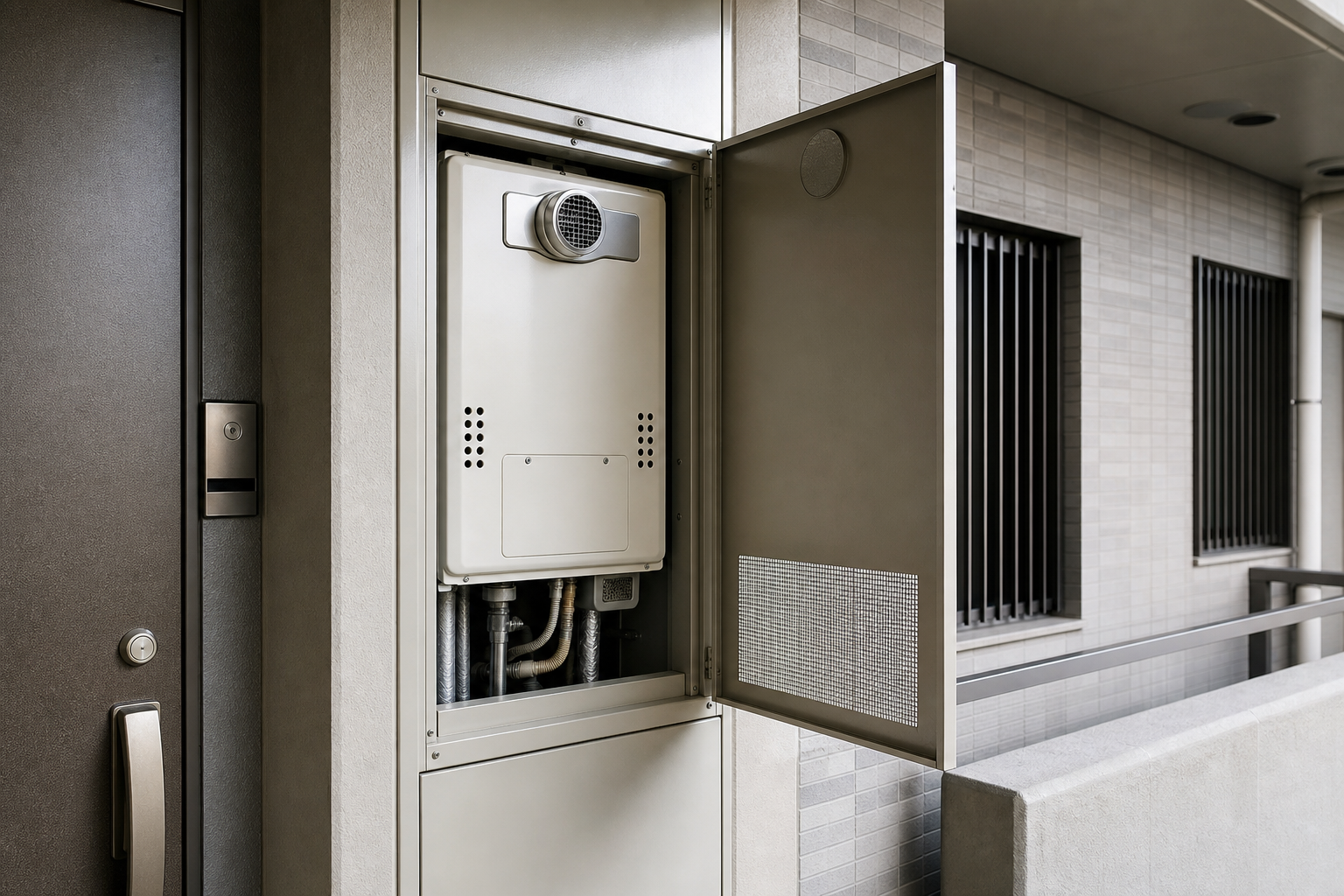

PS扉内設置は、PSの扉の内側に給湯器をすっぽりと収めるタイプです。
外から見ると扉しか見えないため、すっきりとした見た目になりますね。
ただ、扉の内側という閉じた空間に設置するため、排気の取り回しがとても重要になってきます。
前方排気型・上方排気型など、排気の方向によって対応する機種が変わるため、交換の際には「どの方向に排気が出るか」を必ず確認する必要があるんですね。
近年の解説資料では、この排気方式の違いがより重視されるようになっていて、標準設置・上方排気型・扉内設置型を区別して案内する情報が増えているんです。

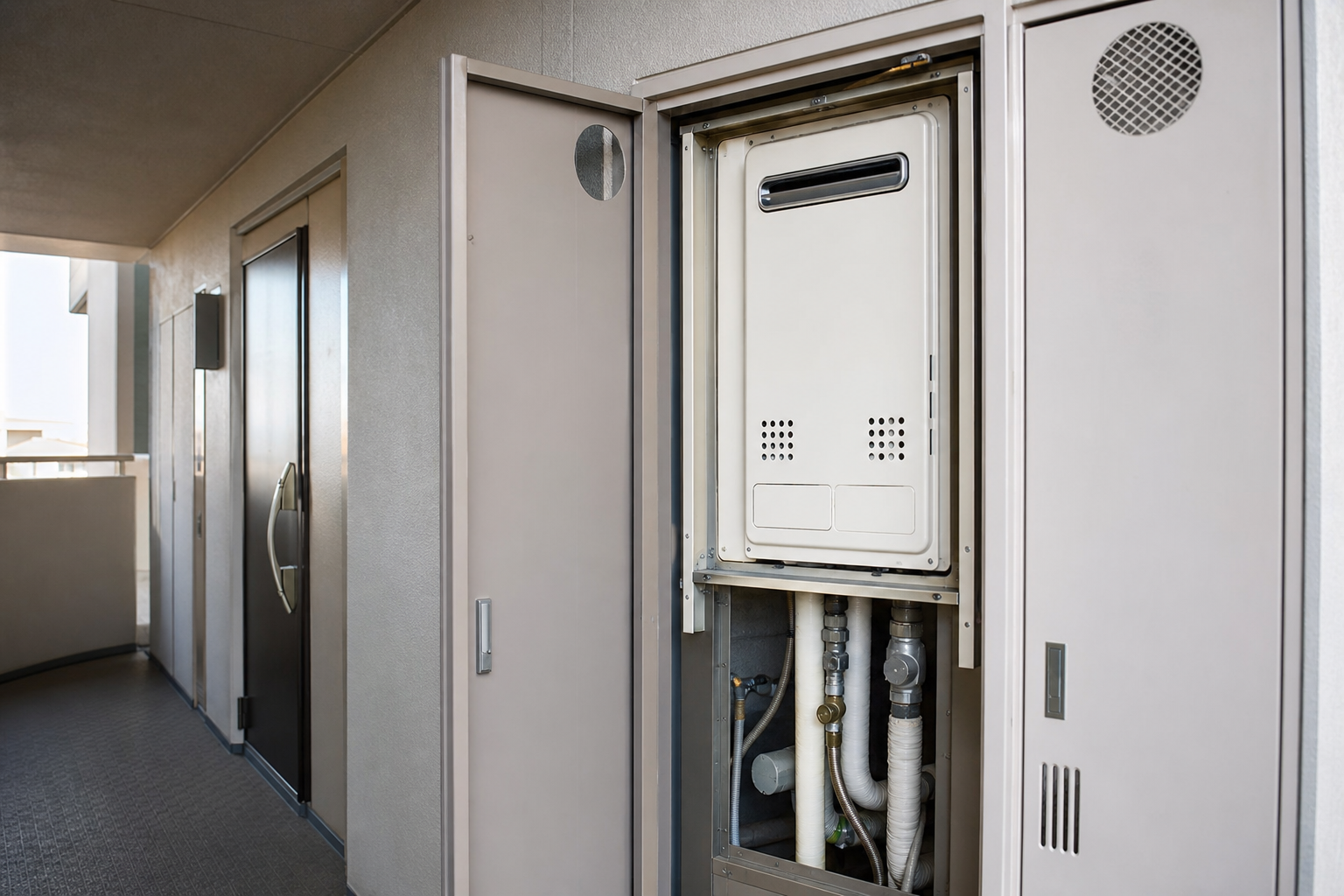

PS設置タイプの給湯器を交換するときの具体的な確認ポイント
まず「設置タイプが何か」を確認しましょう
給湯器を交換するときに一番大切なのは、「今の給湯器がどのタイプか」を正確に把握することです。
PS標準設置なのか、PS扉内設置なのかによって、選べる機種が変わってくるんですね。
もしかしたら「扉があるかどうか見ればわかるんじゃ？」と思われるかもしれませんね。
確かにそれが一つの手がかりになりますが、排気の方向や扉の形状によって、同じ「扉内設置」でも対応機種が異なるケースがあります。
不安な場合は、現在設置されている給湯器の型番をメモして、メーカーや施工業者に確認するのが一番安心ですよ。
排気方式は必ず確認が必要です
PS扉内設置の場合、特に排気方式の確認は欠かせません。
排気の方向が前方なのか上方なのかによって、設置できる機種がまったく異なるためです。
排気方式が合わない機種を無理に設置しようとすると、排気ガスが逃げ場を失って危険な状態になる可能性があります。
施工時は設置基準を守ることが大前提で、条件に合わない場所には設置できないことも頭に入れておいてくださいね。
サイズ（寸法）は号数だけでは判断できません
「今と同じ16号（または20号・24号）を選べばいいんじゃないの？」と思われる方も多いかもしれませんね。
でも実は、同じ号数でもメーカーや型番によって本体の寸法（幅・高さ・奥行き）が微妙に違うため、PSのスペースに収まるかどうかは機種ごとに確認が必要なんです。
PSというのは建物の構造と一体になった固定されたスペースですから、機種を選ぶ際は必ずPSの内寸を確認してから、その寸法に合う機種を選ぶようにしましょう。
各メーカーもPS設置タイプの専用ページを用意していて、既設機種に合う後継機を選びやすくなっているので、ぜひ活用してみてくださいね。
PS設置の具体的なイメージをつかんでみましょう

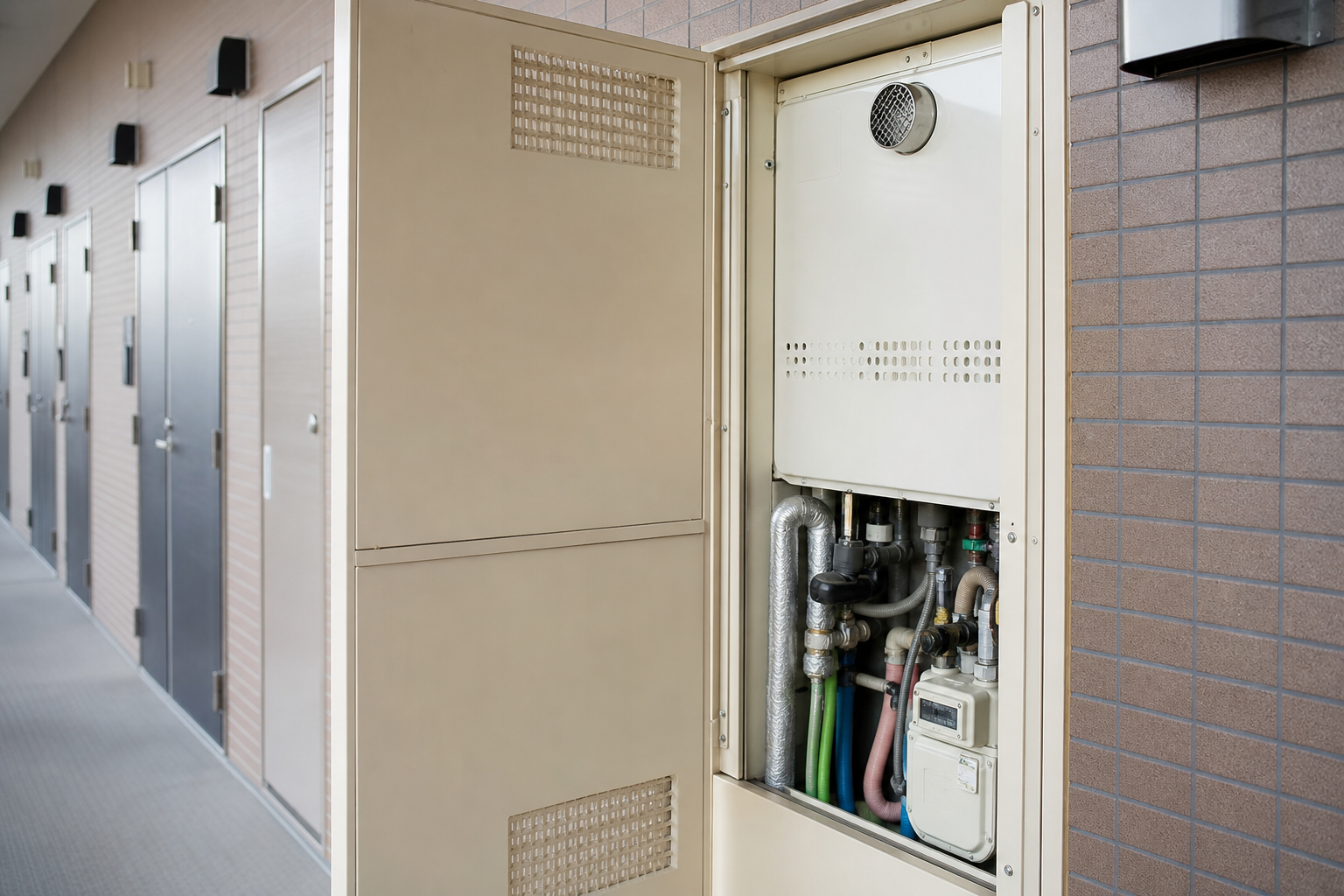

具体例① 玄関横の小扉の中に給湯器が入っているケース
マンションに住んでいる方なら、玄関のドアを開けた横に、小さめの金属製の扉があるのを見たことがあるかもしれませんね。
その扉を開けると、ガス管や水道管に接続された給湯器が設置されている――これがPS扉内設置の典型的なパターンです。
この場合、扉の開き方や扉内の寸法によって設置できる機種が決まってくるので、「同じメーカーの新しいモデルなら大丈夫」とは一概に言えないんですよね。
実際に交換する際は、業者さんに現地確認をしてもらうのがおすすめですよ。
具体例② 廊下に面した壁のくぼみに給湯器が設置されているケース
扉はなく、廊下側から給湯器本体が直接見えている設置方法もあります。
これがPS標準設置のパターンで、比較的古いマンションや、設計上扉を設けなかった物件に多く見られます。
本体が露出しているため、給湯器の型番や状態を確認しやすいのがメリットですね。
ただし、排気の向きや周囲との距離（離隔距離）の確認は、標準設置でも必要になります。
具体例③ 同じマンション内でも部屋によって設置タイプが違うケース
「同じマンションなんだから、同じ設備のはず」と思いたいところですが、実はそうとも限らないんですね。
リノベーション済みの部屋や、過去に改修工事が行われた部屋では、元の設計とは異なる給湯器に交換されていることもあります。
また、同じ建物でも階や向きによって、PSの形状や大きさが若干異なる場合もあります。
「お隣の部屋が交換したから同じ機種を頼めばいい」というわけにはいかないこともありますので、必ず自分の部屋の現状を確認することが大切なんです。
この記事のまとめ：PS設置の基本を押さえておくと交換がスムーズになります
ここまで読んでくださった方は、ガス給湯器のPS設置についてずいぶんとイメージがつかめてきたんじゃないかと思います。
最後に、この記事の要点を整理しておきますね。
- PS（パイプシャフト／パイプスペース）とは、マンションの玄関横や廊下脇にある配管用のスペースのこと
- ガス給湯器のPS設置とは、そのPS内に給湯器を収める集合住宅特有の設置方式
- PS設置には「PS標準設置（本体が見えるタイプ）」と「PS扉内設置（扉の内側に収めるタイプ）」の2種類がある
- 交換の際は、設置タイプ・排気方式・本体の寸法を必ず確認することが大切
- 同じ号数でも機種によってサイズが異なるため、PSの内寸との照合が必要
- 設置基準を守ることが安全な使用の前提になる
PS設置は、戸建て用の給湯器とは選び方の基準がかなり違うんですよね。
でも、基本的なポイントを押さえておけば、交換のときに慌てずに対応できるはずです。
給湯器の交換を検討されている方も、まだ先の話と思っている方も、今のうちに自分の部屋のPSの設置タイプと型番をメモしておくだけで、いざというときにとても役立ちます。
ぜひ一度、玄関横の扉やスペースを確認してみてくださいね。
わからないことがあれば、メーカーの公式サイトや信頼できる施工業者さんに相談するのが一番安心ですよ。
あなたの給湯器ライフが快適でいられるよう、一緒に少しずつ情報を整理していきましょう。
