お風呂のお湯が冷めてきたとき、追い焚きボタンを押すだけで温かくなりますよね。
また、冬の寒い日に蛇口をひねると、すぐに温かいお湯が出てくることもありますよね。
これらの便利な機能を支えているのが、給湯器に搭載された「循環ポンプ」なんです。
でも、どんな仕組みでお湯を循環させて温めているのか、ちょっと不思議に思いませんか？
この記事では、給湯器の循環ポンプがどのような仕組みで働いているのか、わかりやすくご紹介していきますね。
循環ポンプの仕組みを知ることで、故障の予兆に気づけたり、省エネな使い方ができるようになるかもしれませんよ。

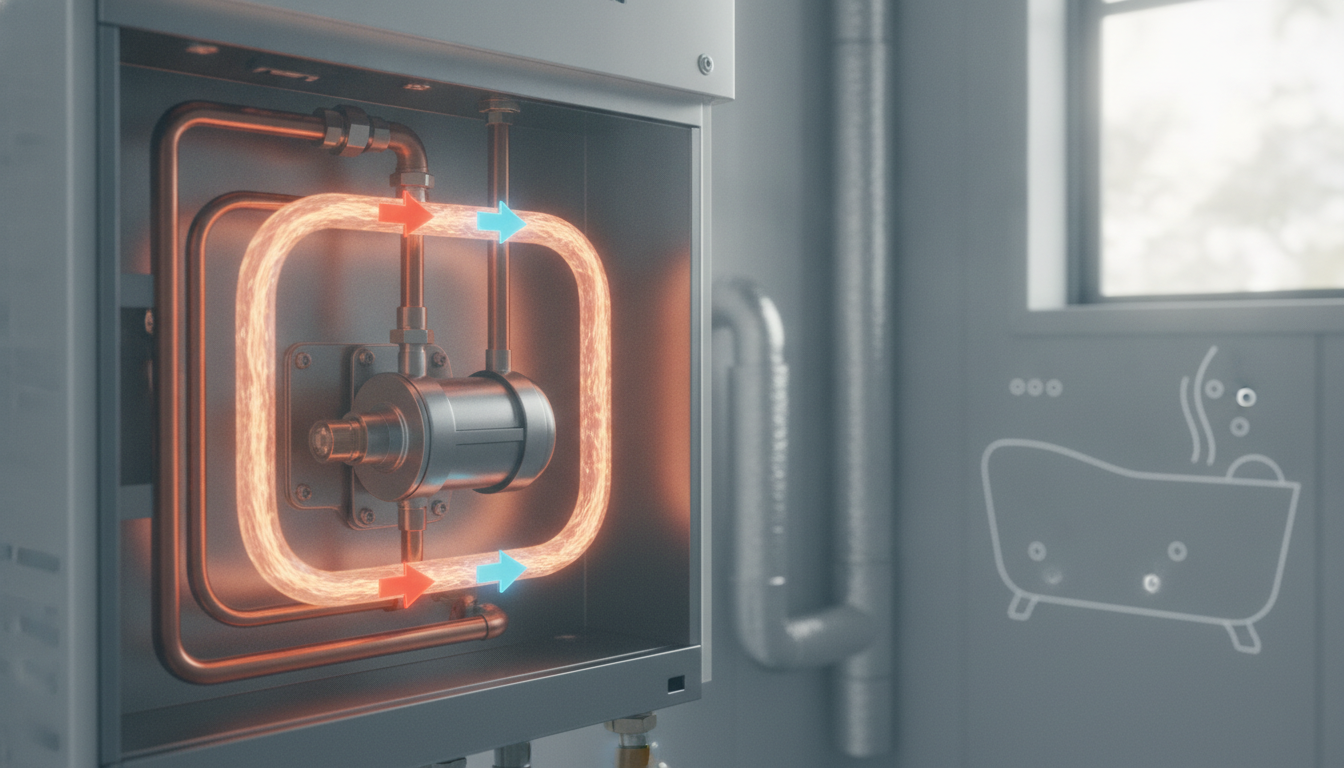

給湯器の循環ポンプは「お湯のループ」を作る装置
給湯器の循環ポンプは、お湯を配管内でぐるぐると回し続けることで、いつでも温かいお湯を使えるようにする装置なんですね。
浴槽と給湯器の間、あるいはボイラーと建物全体の配管の間で、お湯を循環させて再加熱する役割を担っているんです。
この仕組みがあるおかげで、私たちは追い焚き機能を使えたり、蛇口をひねった瞬間に温かいお湯が出てくる便利さを享受できているんですね。

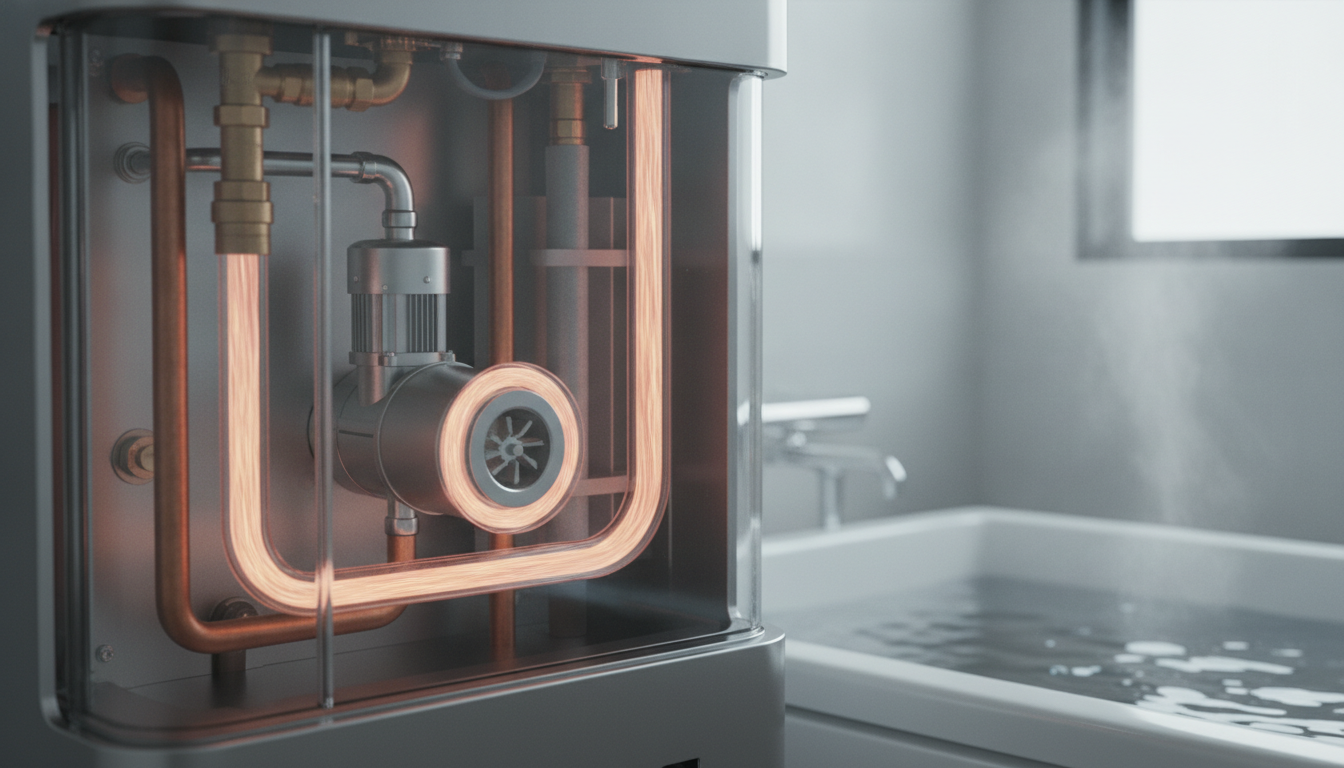

循環ポンプが必要な理由
お湯は放っておくと冷めてしまう
配管の中に溜まったお湯は、時間が経つとどんどん冷めていってしまいますよね。
特に冬場や、配管が長い建物では、蛇口をひねっても最初は冷たい水が出てきて、温かいお湯が出るまで時間がかかってしまうことがあります。
これってもったいないですし、待っている時間もストレスになりますよね。
追い焚き機能には循環が不可欠
浴槽のお湯も同じで、家族が入浴する間にどんどん温度が下がってしまいます。
そこで活躍するのが循環ポンプなんです。
浴槽のお湯を吸い上げて給湯器の熱交換器で温め直し、また浴槽に戻すというループを作ることで、追い焚き機能が実現しているんですね。
常に温かいお湯を供給するため
病院やホテルなど大きな建物では、利用者さんが蛇口をひねったときに、すぐに温かいお湯が出ることが重要になってきますよね。
そこで建物全体の配管にお湯を循環させておくことで、配管内のお湯が冷める前に再加熱して、いつでもどこでも温かいお湯が使える「即出湯」を実現しているんです。

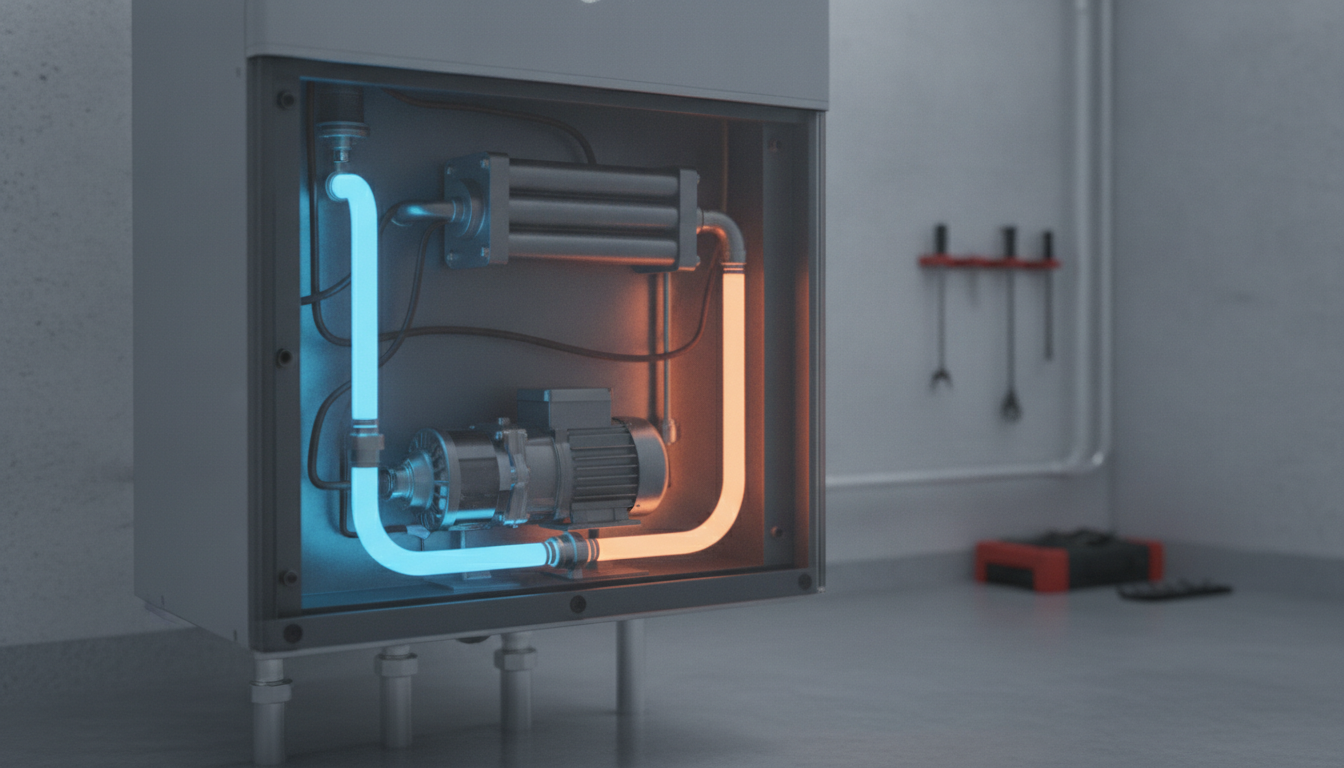

循環ポンプの基本的な仕組み
遠心力でお湯を押し出す構造
多くの給湯器に使われている循環ポンプは、遠心ポンプという構造を採用しているとされています。
遠心ポンプは、以下のような部品で構成されているんですね。
- 吸入口（お湯を吸い込む入口）
- 排出口（お湯を送り出す出口）
- インペラ（羽根車）
- 電動モーター
- 制御装置
電動モーターがインペラ（羽根車）を高速で回転させることで、水に遠心力を与えて外側に押し出すんです。
この力によって、配管内にお湯の流れが生まれるんですね。
ループ状の配管で循環を作る
循環ポンプだけではお湯は循環できませんよね。
実は、給湯循環システムには2本の配管が必要なんです。
- 往き管：ボイラーや給湯器で温めたお湯を送り出す管
- 戻り管：各所を回ったお湯をボイラーや給湯器へ戻す管
循環ポンプは戻り管側からお湯を吸い込み、インペラの遠心力で押し出すことで、ボイラー → 配管 → 戻り管 → ボイラーという「お湯のサイクル」を連続的に作り出しているんですね。
このループがあるからこそ、お湯が冷める前に再加熱できるわけなんです。
浴槽循環の仕組み
ご家庭の浴槽で使われる循環ポンプの場合は、もう少しシンプルな仕組みになっていますよ。
流れとしては、こんな感じなんですね。
- 浴槽のお湯が循環口から吸い込まれる
- 循環ポンプでお湯が給湯器内に送られる
- 熱交換器でお湯が再加熱される
- 温かくなったお湯が再び浴槽に戻される
この循環を繰り返すことで、浴槽内の温度を一定に保っているんです。
きっと皆さんも、追い焚き中に浴槽の循環口から温かいお湯が出てくるのを見たことがありますよね。
循環ポンプの具体的な役割と活用例
役割1：追い焚き・保温で快適な入浴を実現
一番身近な役割は、やはりお風呂の追い焚きと保温ですよね。
家族が多いご家庭では、最初に入った人と最後に入る人の間に時間が空いてしまうこともありますよね。
そんなとき、循環ポンプが浴槽のお湯を循環させて温め直してくれるので、いつでも温かいお風呂に入れるんです。
長時間入浴する場合でも、湯温が安定するので快適なんですね。
役割2：蛇口をひねればすぐにお湯が出る
建物全体に配管が張り巡らされている場合、配管内のお湯を常に循環させることで、どの場所でも蛇口をひねった瞬間に温かいお湯が出るようになります。
これは「即出湯」と呼ばれる仕組みで、病院やホテル、オフィスビルなどでよく採用されているとされています。
利用者さんにとっては、お湯が出るまで待つ必要がないので、とても便利ですよね。
役割3：お湯をきれいに保つ
実は循環ポンプには、お湯を温めるだけではなく、きれいに保つ役割もあるんです。
多くの給湯器には、循環ポンプの途中にフィルターが設置されていて、お湯を循環させる過程で髪の毛やゴミをキャッチしてくれるんですね。
だから浴槽のお湯が清潔に保たれるわけなんです。
役割4：寒冷地では凍結防止にも活躍
もしかしたら意外に思われるかもしれませんが、循環ポンプには凍結防止の機能もあるんです。
寒冷地では、外気温が氷点下になると配管内の水が凍ってしまうリスクがありますよね。
そこで循環ポンプで水を回し続けることで、ボイラー内の凍結を防ぐことができるとされているんです。
冬の寒い地域にお住まいの方にとっては、とても重要な機能なんですね。
家庭用と業務用の違い
家庭用ふろ循環ポンプの特徴
一般家庭で使われる循環ポンプは、主に浴槽の追い焚きと保温のために使われますよね。
給湯器と浴槽の間だけで循環するシンプルな構造になっていて、コンパクトで静かに動作するように設計されているんです。
最近の省エネタイプでは、未使用時には自動停止し、必要なときだけ運転することで電気代やガス代を節約できるようになっているとされています。
業務用循環ポンプの特徴
一方、病院やホテルなどで使われる業務用の循環ポンプは、建物全体に温かいお湯を供給するために使われます。
配管が長く、給湯箇所も多いため、家庭用よりも大型で強力なポンプが必要になるんですね。
また、貯湯槽やマルチ給湯器と組み合わせた「貯湯循環システム」が採用されることが多く、制御コンピューターで運転時間や温度を管理することで省エネ運転をしているとされています。
比較表で見る違い
| 種類 | 主な用途 | 特徴 |
|---|---|---|
| 家庭用 | 追い焚き・保温 | 給湯器と浴槽間の循環、コンパクトで静か |
| 業務用 | 建物全体の即出湯 | 大型・高出力、制御コンピューターで管理 |
循環ポンプの設置場所
循環ポンプは、一般的にボイラーや給湯器のすぐ近くに設置されることが多いんですね。
家庭用の場合は、給湯器本体に内蔵されているケースがほとんどです。
業務用の中央式給湯設備では、貯湯タンクの入口側に専用の循環ポンプユニットを設置するのが基本とされています。
設置場所によって効率が変わってくるので、専門業者さんによる適切な設置が大切なんですね。
故障のサインとメンテナンス
こんな症状が出たら要注意
循環ポンプに異常が出ると、こんな症状が現れることがあるんです。
- 追い焚きができない、または時間がかかる
- 保温機能が働かず、お湯がどんどん冷めていく
- 給湯器から異音や振動がする
- エラーコードが表示される
こうした症状に気づいたら、早めに専門業者さんに相談することをおすすめしますよ。
日常的なメンテナンスのポイント
循環ポンプを長持ちさせるためには、日頃のちょっとしたケアが大切なんですね。
フィルター清掃は特に重要です。
浴槽の循環口にあるフィルターは、定期的に取り外して水洗いすることで、ポンプへの負担を減らせますよ。
また、浴槽の水位管理も大切なポイントなんです。
水がない状態で循環ポンプが作動してしまうと、空転して故障の原因になってしまうとされています。
追い焚きや保温をするときは、浴槽に適量のお湯が入っているか確認してくださいね。
業務用の場合は、制御コンピューターの設定を見直すことで省エネ効果が変わることもあるとされています。
深夜など不要な時間帯には停止するように設定するなど、運用の工夫も効果的かもしれませんね。
省エネ・快適性を両立する最新の循環ポンプ
最近の給湯器では、循環ポンプにも省エネ技術が取り入れられているんです。
未使用時には自動停止し、必要な時だけ運転することで、電気代やガス代を削減しながらポンプの寿命も延ばすことができるとされています。
また、制御コンピューターと連携して運転時間を最適化する機能も登場していて、利用が集中する時間帯には連続運転、深夜などは停止というように、効率的な運用ができるようになってきているんですね。
私たちの快適な生活と省エネを両立してくれる、とても頼もしい存在なんです。
給湯器の循環ポンプは暮らしの快適さを支える縁の下の力持ち
給湯器の循環ポンプは、お湯を配管内でループ状に循環させることで、追い焚きや保温、即出湯などの便利な機能を実現している装置なんですね。
遠心ポンプの構造を使って、浴槽と給湯器の間や、建物全体の配管の中でお湯を回し続けることで、いつでも温かいお湯が使える快適な環境を作ってくれているんです。
家庭用では追い焚き・保温、業務用では建物全体への即出湯と、用途に応じて異なる役割を担っています。
また、お湯をきれいに保ったり、寒冷地では凍結を防いだりと、温度管理以外の大切な役割も果たしているんですね。
日頃のフィルター清掃や水位管理といった簡単なメンテナンスで、長く安心して使い続けることができますよ。
快適なお風呂生活のために
循環ポンプの仕組みを知ることで、給湯器をより上手に使えるようになるかもしれませんね。
もし追い焚きに時間がかかるようになったり、異音がするようになったりしたら、それは循環ポンプからのサインかもしれません。
早めに気づいて対処することで、大きな故障を防ぐことができますよ。
また、定期的なフィルター清掃など、できることから始めてみてくださいね。
小さな気遣いが、快適なお風呂生活を長く続けるための秘訣なんです。
私たちの暮らしを陰で支えてくれている循環ポンプに、少しだけ感謝の気持ちを向けてみると、毎日のお風呂がもっと特別なものになるかもしれませんね。
