給湯器から急にお湯が出なくなったり、追いだきができなくなったりしたこと、ありませんか？
もしかしたら、それは給湯器の中にある「三方弁」という部品が関係しているかもしれませんね。
三方弁は給湯器の心臓部とも言える大切な部品で、お湯や水の流れを自動で切り替えてくれる役割を持っているんですね。
でも、普段は目に見えない場所にあるので、どんな仕組みで動いているのか気になりますよね。
この記事では、給湯器の三方弁がどんな構造で、どうやって私たちの快適な生活を支えているのかを、専門用語をなるべく使わずに分かりやすくお伝えしていきますね。
三方弁のことを知っておけば、万が一のトラブルにも落ち着いて対処できるようになりますよ。

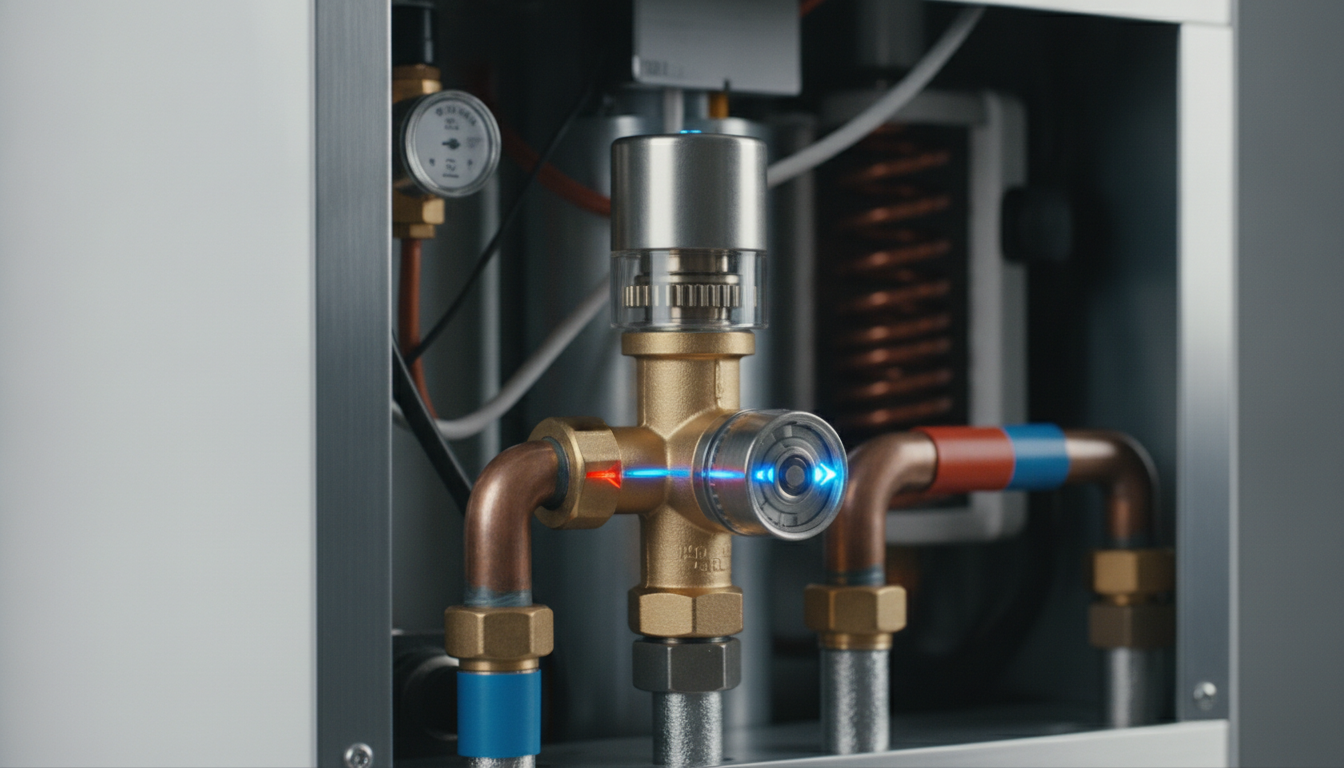

給湯器の三方弁は、お湯の流れを自動で切り替える部品です
給湯器の三方弁とは、3つの配管をつなぐバルブのことで、お湯や水の流れをその時々で切り替えてくれる部品なんですね。
給湯器の中には、蛇口からお湯を出すための回路、お風呂にお湯を溜める回路、床暖房などの暖房回路など、いくつもの回路が通っているんです。
三方弁は、「今は給湯」「今はお風呂の追いだき」といった具合に、運転モードに合わせて必要な回路にお湯を送り、不要な回路は遮断するというスイッチのような役割を果たしているんですね。
英語ではThree-way valveと呼ばれていて、文字通り3つの方向（ポート）を持っているバルブという意味なんですよ。
私たちが普段何気なく使っているお湯は、この三方弁のおかげでスムーズに届けられているんですね。

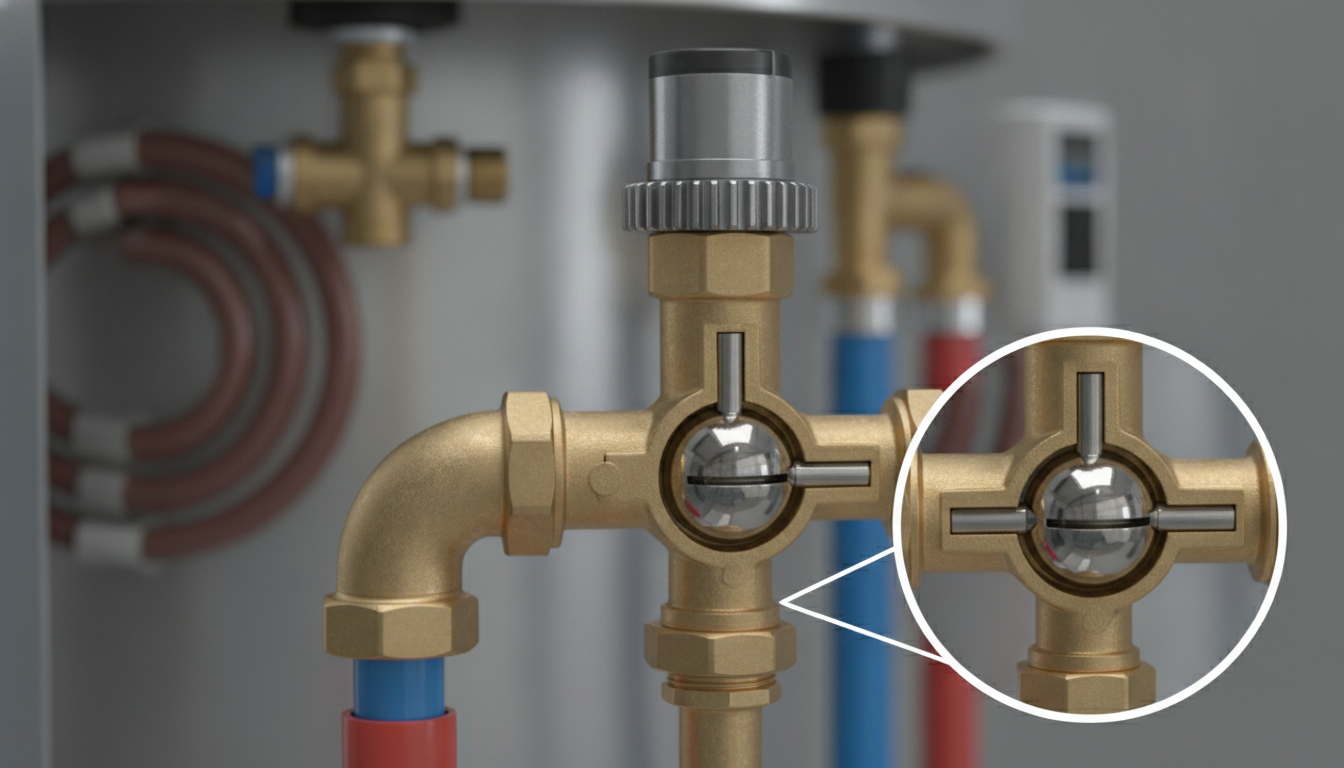

三方弁の仕組みを詳しく見てみましょう
3つのポートと弁体で流れを切り替えています
三方弁には、A、B、Cといった3つの配管接続口（ポート）があるとされています。
典型的な構造として、1つの入口と2つの出口という組み合わせになっていることが多いんですね。
内部には「弁体」と呼ばれるボールやプラグが入っていて、これが回転したり移動したりすることで、どのポートとどのポートをつなぐかを選択しているんです。
例えば、L字形の流路を持ったボールを90度回転させると、A-Bがつながっていた状態からA-Cがつながる状態に切り替わるという仕組みなんですね。
この「L形ポート」のボール弁タイプが、給湯器ではよく使われているとされています。
モーターの力で自動的に動いています
三方弁の弁体は、アクチュエータと呼ばれる小型モーターによって動かされているんですね。
給湯器の制御基板が「今は給湯モードだ」「追いだきモードに切り替えた」といった情報を感知すると、電気信号をモーターに送るんです。
すると、モーターが弁体を回転させたり移動させたりして、必要な流路に自動で切り替えてくれるんですね。
私たちが操作パネルでボタンを押すだけで、給湯器の中ではこんなに精密な動きが起こっているなんて、ちょっと驚きませんか？
最近では、小型で省電力のモーターを内蔵した高性能な三方弁も登場していて、より速く、より正確に切り替えられるようになっているそうですよ。
給湯器の中のどこで働いているの？
給湯器の内部には、貯湯ユニット、プレート熱交換器、ふろ回路、暖房回路（床暖房など）といった複数の系統が組み込まれているんですね。
三方弁は、これらの系統の分岐点に設置されていて、運転モードに応じて以下のような流れを制御しているとされています。
- 給湯モード：プレート熱交換器で温められたお湯を給湯側へ送る
- 湯はり／追いだきモード：ふろ回路へお湯を送る
- 暖房モード：暖房回路へお湯を送る
つまり、1つの給湯器で複数の機能を使い分けられるのは、三方弁のおかげなんですね。
もし三方弁がなかったら、それぞれの用途ごとに別々の配管や装置が必要になって、とても大変なことになってしまいますよね。

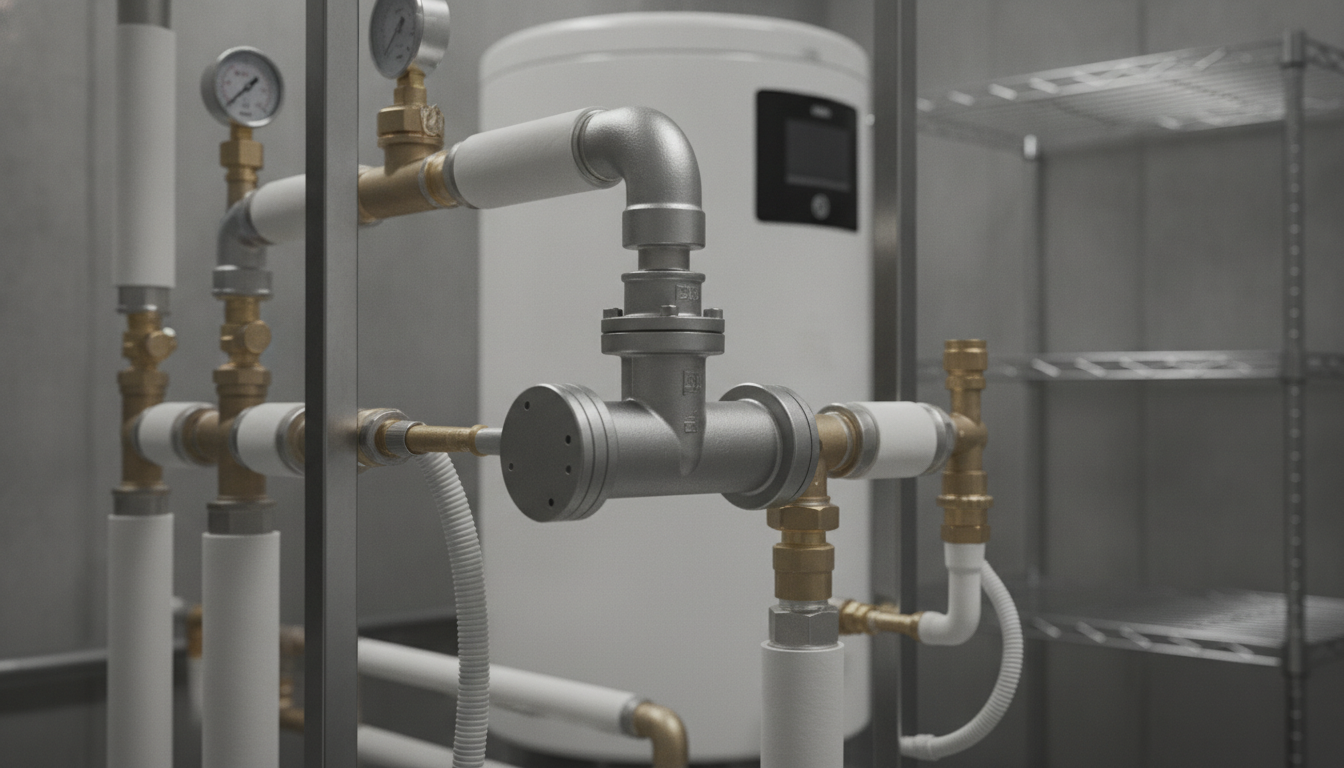

エコキュートやエコジョーズでの三方弁の活躍
エコキュートでは冷媒とお湯の両方を制御しています
エコキュートは、ヒートポンプ技術を使って効率的にお湯を沸かす給湯器ですよね。
このエコキュートでは、三方弁が2つの大切な役割を果たしているとされています。
1つ目は冷媒側の三方弁で、蒸発器・凝縮器・貯湯タンクをつなぐ冷媒回路の中で、どこへ冷媒を流すかを選択しているんですね。
温度センサーや圧力センサーからの情報をもとに、電気的・機械的に駆動されて、効率的な運転を実現しているんです。
2つ目は水・お湯側の三方弁で、水を汲み取ってヒートポンプへ送り、加熱後のお湯をタンク上部へ流すといった流れを切り替えているんですね。
これによって、冷たい水と温かいお湯が混ざらないように制御されて、常に快適な温度のお湯が供給されるんですよ。
最近では「三方弁異常」というエラーが増えているという現場報告もあって、三方弁の重要性と故障リスクが注目されているそうなんですね。
エコジョーズのドレン排水でも大活躍
ガス給湯器の「エコジョーズ」は、排熱を再利用して効率を高めた給湯器ですよね。
このエコジョーズでは、燃焼ガスを冷やす過程で酸性のドレン水が発生してしまうんです。
特に集合住宅では、このドレン水をどう排水するかが課題だったんですね。
そこで開発されたのが「ドレン三方弁方式」というシステムなんです。
- ドレン水を一時的にタンクに溜める
- 既存の追いだき配管を使って浴室内へ搬送する
- 浴室内に設置した「ドレン排水切替ユニット（三方弁ユニット）」で排水口へ流す
リンナイの「kaecco」やノーリツの「hi・sui・sui」といった製品で、このドレン三方弁方式が採用されているとされています。
既存配管を活用できるので、リフォームにも対応しやすいというメリットがあって、集合住宅でのエコジョーズ導入が進んでいるんですね。
三方弁は、こんな新しい技術にも応用されているんですよ。
具体的な三方弁の働きをイメージしてみましょう
お風呂の追いだきをする時の動き
お風呂の追いだきボタンを押した時、給湯器の中では何が起こっているのか、気になりませんか？
まず、操作パネルからの信号を受けて、制御基板が「追いだきモードに切り替える」と判断します。
すると、三方弁のモーターが動いて、弁体の向きを変えるんですね。
これによって、それまで給湯回路につながっていた流路が遮断されて、代わりにふろ回路が開かれるんです。
温められたお湯は、ふろ回路を通ってお風呂の浴槽へ送られて、冷めたお風呂のお湯を温め直してくれるんですね。
追いだきが終わると、また三方弁が元の位置に戻って、いつでも給湯できる状態に戻るんですよ。
きっと、私たちが想像している以上に忙しく働いてくれているんでしょうね。
床暖房を使う時の切り替え
冬の寒い日に床暖房をつけると、給湯器の三方弁はまた別の動きをするんです。
床暖房モードになると、三方弁が暖房回路へお湯を送るように切り替わるんですね。
この時、給湯や追いだきの回路は一時的に遮断されることもあるかもしれません。
でも、優先順位の高い機能（例えば蛇口からお湯を出すなど）が必要になったら、すぐに三方弁が切り替わって対応してくれるんです。
1台の給湯器で複数の暖房機器を使えるのも、三方弁が瞬時に流路を切り替えてくれるからなんですね。
こうして見ると、三方弁って本当に給湯器の司令塔みたいな存在ですよね。
エコキュートの深夜電力でお湯を沸かす時
エコキュートは、電気料金が安い深夜の時間帯にお湯を沸かして貯めておく仕組みですよね。
この時も三方弁が大活躍しているんです。
深夜になると、タンクの下部から冷たい水を汲み取って、ヒートポンプユニットへ送る流路が開かれます。
ヒートポンプで温められたお湯は、三方弁によってタンク上部へ送られるんですね。
こうして、冷たい水は下に、温かいお湯は上にという層ができて、効率的にお湯を貯められるんです。
朝になってお湯を使う時には、また三方弁が切り替わって、貯めておいたお湯を給湯回路へ送ってくれるんですよ。
私たちが寝ている間も、三方弁は休むことなく働いてくれているんですね。
三方弁が故障するとどうなるの？
よくある故障の症状
三方弁が正常に動作しなくなると、色々な困った症状が出てくるんですね。
- 蛇口をひねってもお湯が出ない
- お風呂の湯はりができない
- 追いだきができない
- 床暖房が効かない
- 給湯器のリモコンにエラーコードが表示される
特にエコキュートでは「三方弁異常」というエラーが表示されることがあって、これは三方弁が正常に切り替わらない状態を示しているとされています。
こうなると、生活への影響がとても大きいですよね。
お湯が使えないだけでなく、お風呂にも入れなくなってしまうかもしれませんから、早めの対処が必要なんですね。
故障の原因は何だろう？
三方弁が故障する原因は、いくつか考えられるんです。
まず、経年劣化が挙げられますね。
三方弁は毎日何度も動作を繰り返しているので、長年使っているとモーターや弁体が摩耗してきてしまうんです。
次に、水質の問題も関係しているかもしれません。
水道水に含まれるミネラル分が固まって弁体の動きを妨げたり、配管内の異物が詰まったりすることもあるんですね。
また、電気系統のトラブルで、制御基板からモーターへの信号がうまく伝わらなくなることもあるとされています。
寒冷地では、凍結によって三方弁が動かなくなることもあるそうですよ。
故障を防ぐためにできること
三方弁の故障を完全に防ぐことは難しいかもしれませんが、長持ちさせるためにできることはあるんですね。
まず、定期的なメンテナンスが大切です。
メーカーが推奨する点検時期には、専門の業者さんに見てもらうと安心ですよね。
また、給湯器を長期間使わない場合は、水抜きをして凍結を防ぐことも重要なんです。
寒冷地にお住まいの方は、特に冬場の凍結対策をしっかりしておくと良いかもしれませんね。
日頃から給湯器の様子に気を配って、いつもと違う音がしたり、お湯の出が悪くなったりしたら、早めに専門家に相談することをおすすめします。
私たちも、給湯器を大切に使っていきたいですよね。
まとめ：三方弁は給湯器の縁の下の力持ちです
給湯器の三方弁は、3つの配管を持つバルブで、お湯や水の流れを自動的に切り替えてくれる大切な部品なんですね。
内部のボールやプラグをモーターで動かすことで、給湯、追いだき、暖房など、私たちが必要とする機能に合わせて流路を選択しているんです。
エコキュートでは冷媒とお湯の両方を制御して効率的な運転を支えていますし、エコジョーズではドレン排水の処理にも活用されているんですね。
普段は目に見えない場所で働いている三方弁ですが、もし故障すると生活に大きな影響が出てしまいます。
お湯が出ない、追いだきができないといったトラブルが起きたら、三方弁の不具合を疑ってみても良いかもしれませんね。
定期的なメンテナンスと、日頃からの気配りで、三方弁を長持ちさせることができるんですよ。
給湯器を大切に使って、快適な毎日を過ごしましょう
給湯器の仕組みって、普段あまり意識することがないかもしれませんが、知ってみると本当に精密で頼もしい存在ですよね。
特に三方弁のような小さな部品が、私たちの快適な生活を陰で支えてくれているんだと思うと、ちょっと愛着が湧いてきませんか？
もし給湯器の調子がおかしいなと感じたら、無理せずに専門の業者さんに相談してみてくださいね。
早めの対処が、結果的に修理費用を抑えることにもつながるかもしれません。
そして、これから給湯器を選ぶ機会があったら、三方弁を含めた内部の仕組みにも少し目を向けてみると、より良い選択ができるかもしれませんね。
毎日のお風呂や家事で欠かせないお湯を、これからも安心して使えるように、給湯器を大切にしていきましょう。
