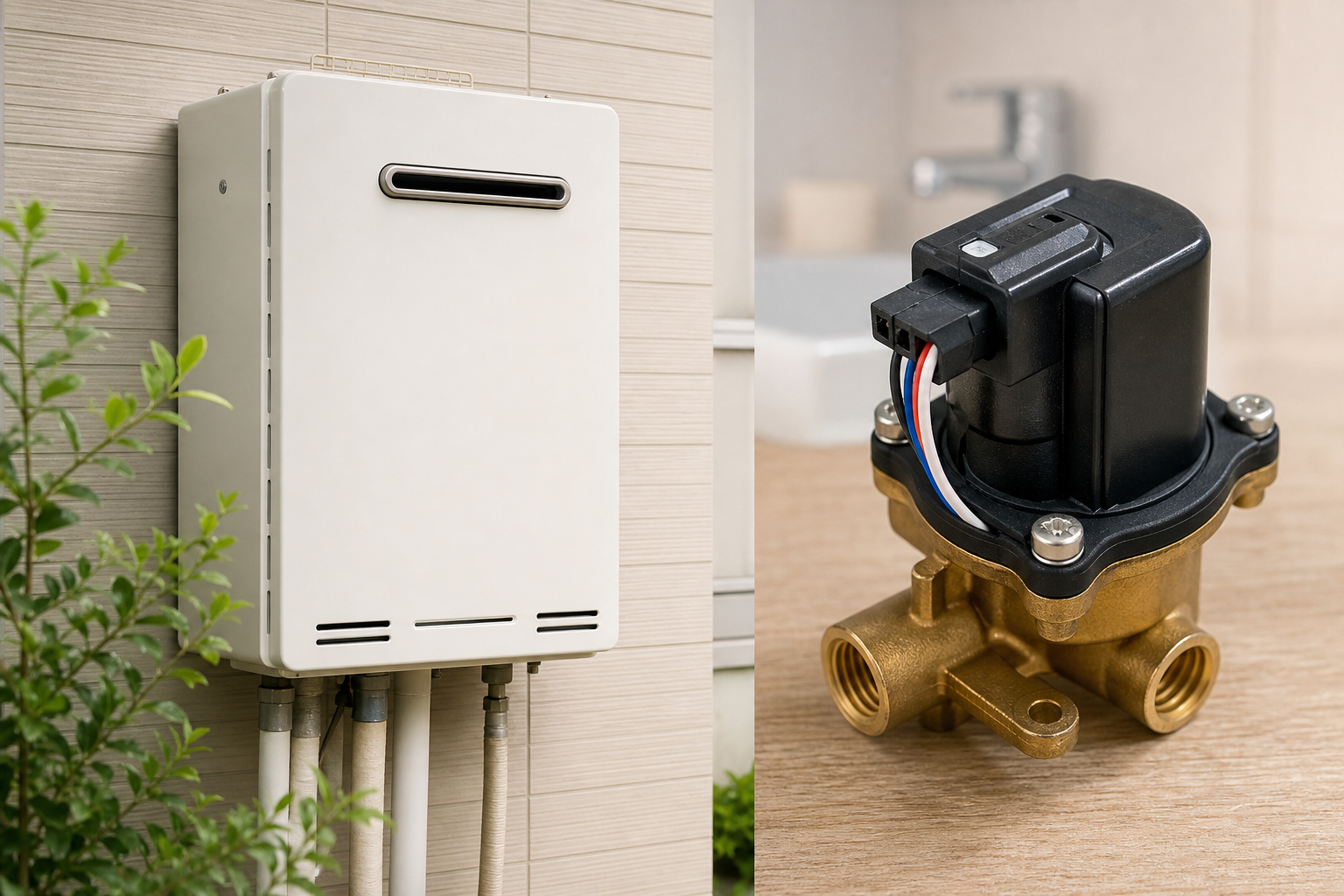

給湯器の水量サーボとは？役割や故障症状をわかりやすく解説

「最近シャワーの勢いが弱くなった気がする…」「お湯の量が安定しないな…」と感じたこと、ありませんか？
そんなとき、もしかしたら給湯器の「水量サーボ」という部品が関係しているかもしれないんですね。

でも「水量サーボってそもそも何？」「自分の給湯器に関係ある話なの？」と思う方も多いかと思います。
この記事では、給湯器の水量サーボとは何か、どんな役割をしているのか、そして故障するとどうなるのかまで、できるだけわかりやすくお伝えしていきますね。
読み終わる頃には「水量サーボ」がぐっと身近に感じられるはずですよ。

給湯器の水量サーボとは、湯量を自動調節してくれる重要な部品のこと

結論からお伝えすると、水量サーボとは、給湯器の内部でお湯の流量を自動的にコントロールする制御部品のことです。

具体的には「流量調整弁」と「小型モーター」が組み合わさった装置で、設定した温度と水道から入ってくる水の温度をもとに、「能力いっぱいの出湯量」を自動で調整してくれるとされています。
難しく聞こえるかもしれませんが、要するに「設定温度を守りながら、できるだけ多くのお湯を出せるよう流量を調整してくれる縁の下の力持ち」といったイメージですね。

この部品がしっかり動いているから、私たちは快適なシャワーや安定したお湯を使えているんですね。

水量サーボが必要な理由をもう少し詳しく見てみましょう

給湯器の「号数」と湯量の関係がポイントです

給湯器には「16号」「20号」「24号」といった号数があるのをご存知でしょうか。
この号数は、「水温より25℃高いお湯を1分間に何リットル出せるか」を表しているとされています。

ただ、実際には季節や設定温度によって「出せるお湯の量」は変わってくるんですね。
たとえば冬場は水道水がとても冷たいので、同じ燃焼能力でも夏場ほど多くの湯量を出せません。
逆に夏場は水温が高めなので、少ない加熱で多くのお湯を作れる余裕が生まれます。

この「燃焼能力とのバランスを取りながら、最大限のお湯を引き出す」という調整を担っているのが、まさに水量サーボなんですね。

水量サーボの仕組み、動作の流れはこうなっています

水量サーボがどうやって動いているか、流れを追って見てみましょう。

蛇口やシャワーを開く
水量センサーが通水を検知して給湯器が燃焼を開始する
制御基板が「設定温度・入水温・現在の流量」をもとに最適な流量を計算する
水量サーボのモーターが回転し、内部の弁の開き具合を微調整する
「設定温度を保ちながら最大限の湯量」が蛇口から出てくる

モーターが回転すると、内部の樹脂ギヤが弁を開閉・絞り、通水量を細かく変化させるとされています。
この一連の動きが、ほんの数秒のうちに自動で行われているんですね。
毎日何気なく使っているシャワーの裏側で、こんな精密な制御が行われているとは、少し驚きませんか？

昔の「自動水量制御装置」との違いも知っておくと理解が深まります

以前の給湯器には「自動水量制御装置」という部品が使われていたとされています。
これは入水温に応じて最大出湯量のみを調整する仕組みで、常に一定の流量しか制御できないため、号数いっぱいの湯量を出せないことがあったようです。

一方、現在主流の水量サーボは、設定湯温と入水温の組み合わせから、能力いっぱいの出湯量まで細かく調節できるのが大きな特徴とされています。
技術の進化によって、より快適でムダのないお湯の使い方ができるようになったんですね。

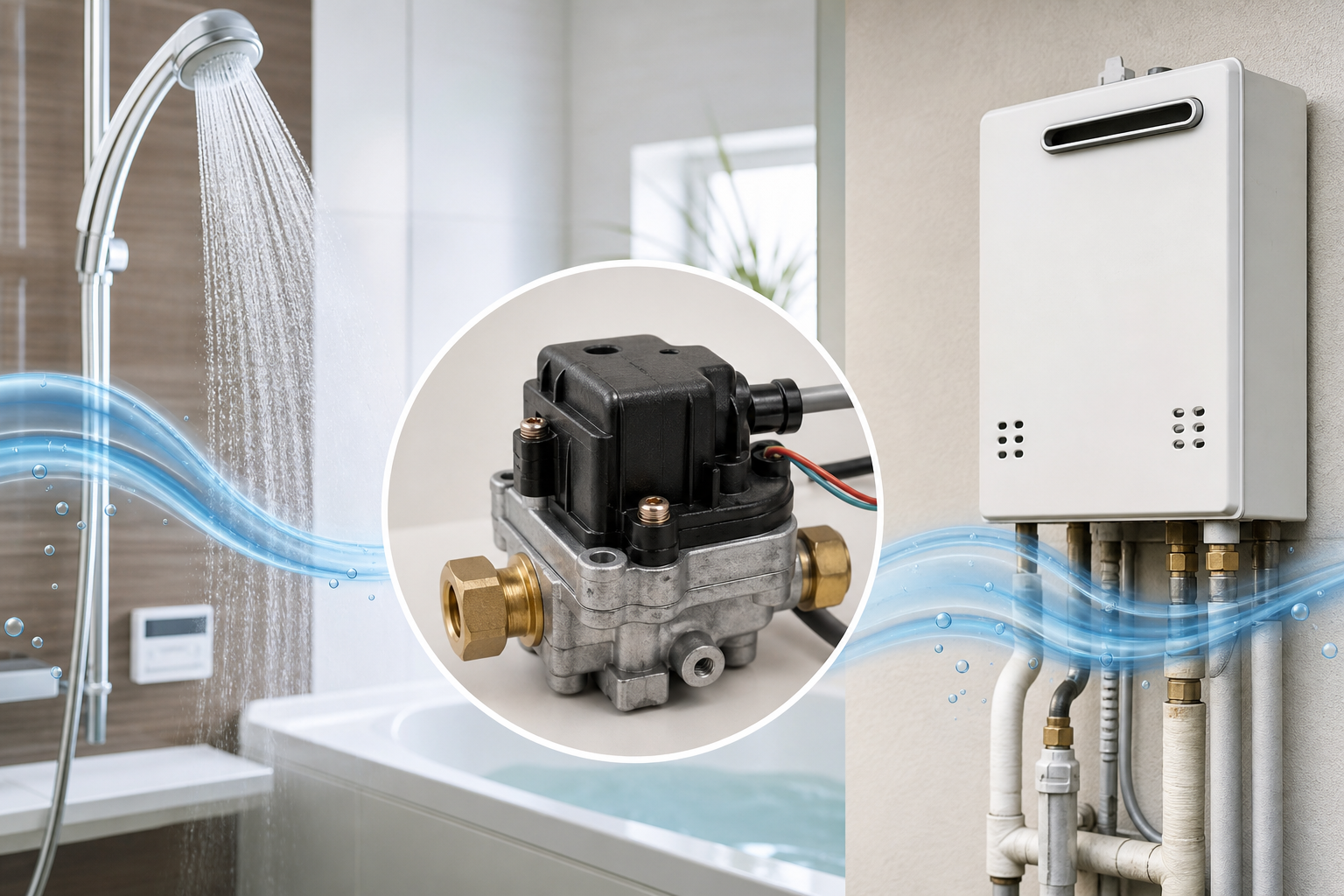

水量サーボがもたらす3つのメリット

メリット①　設定温度に近いお湯を安定して出せる

水量サーボが流量を自動調節してくれるおかげで、蛇口の開け具合が変わっても、水道水の温度が変化しても、できるだけ設定温度に近いお湯を維持できるとされています。
「シャワー中に突然お湯が熱くなった」「水になった」という経験がある方も多いかもしれませんね。
水量サーボがしっかり機能していると、そういったトラブルを抑えやすくなるんですね。

メリット②　シャワーの勢いを確保しやすい

夏場など入水温が高い時期は、同じ燃焼能力でも多くのお湯を作れる余裕が生まれます。
水量サーボはその余裕をしっかり使って「湯温を守りつつ湯量を増やす」調整を行うとされているため、シャワーの勢いが季節によって大きく変わりにくくなる効果が期待できます。

「夏はシャワーが勢いよく出るのに冬は弱い気がする…」と感じている方さん、その感覚はある意味正しいかもしれません。
ただ、水量サーボが正常に動いていれば、その差を最小限に抑えてくれているはずなんですね。

メリット③　省エネにも貢献している

必要以上に大量の水を流しながら加熱するのではなく、必要な湯温を保つのに必要な分だけ流量を調整して温めるため、燃焼効率が上がりムダなガス消費を抑えられるとされています。
毎日使う給湯器だからこそ、こういった細かい省エネ効果も積み重なると大きな差になるかもしれませんね。

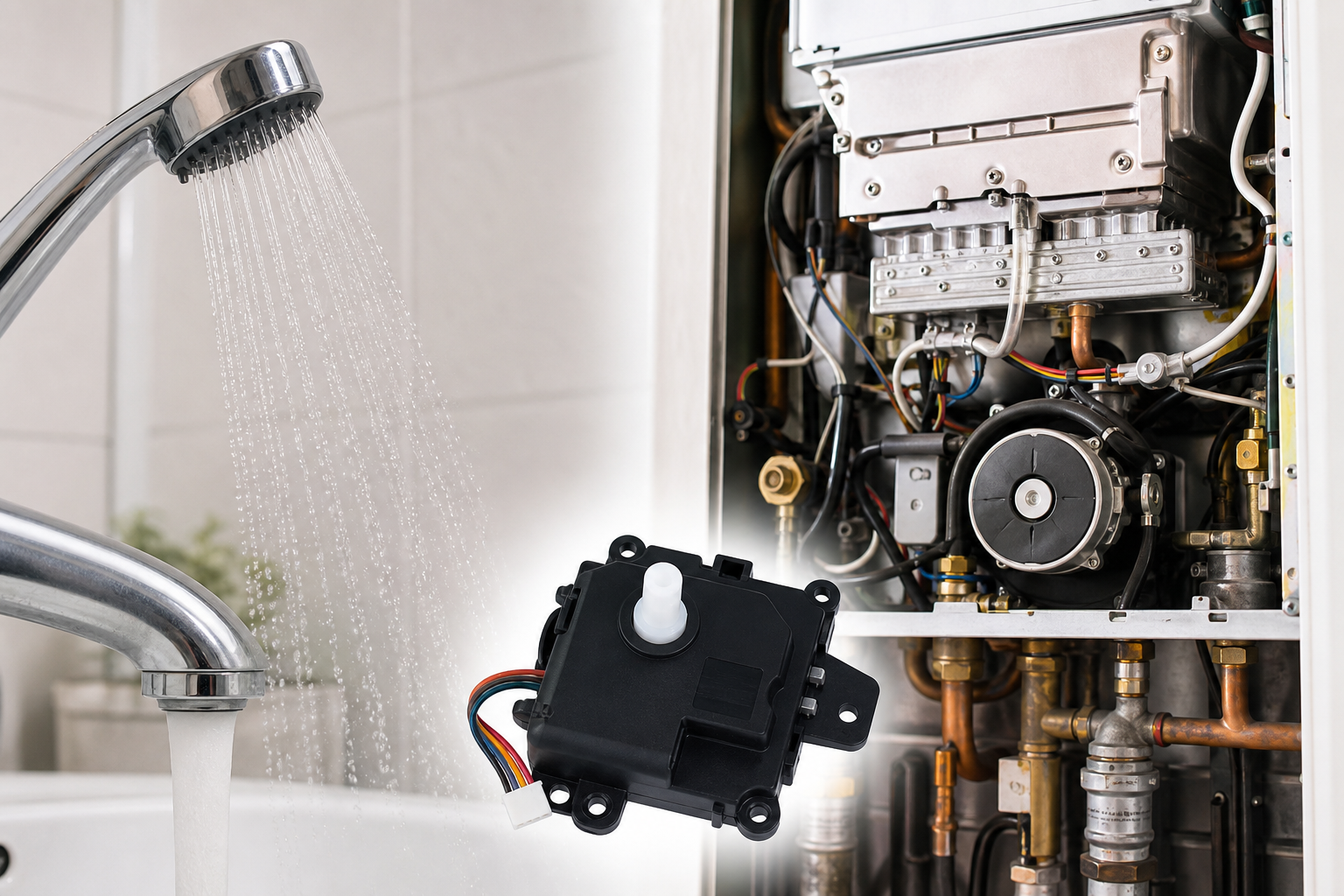

水量サーボの具体的な不具合事例を見てみましょう

水量サーボは「毎日使う部品」だからこそ、経年劣化による故障も起きやすい部分とされています。
実際にどんな症状や事例があるのか、一緒に確認してみましょう。

具体例①　「シャワーがチョロチョロしか出なくなった」ケース

修理業者さんの事例として多く紹介されているのが、「お湯の量が急に極端に少なくなった」というトラブルです。
給湯器自体は動いているし、点火もしているのに、シャワーや蛇口から出てくるお湯がチョロチョロしか出ない…という状態ですね。

このような症状の原因として、水量サーボ内部の樹脂ギヤの摩耗や欠け、モーターの不良が挙げられることが多いとされています。
長年使い続けることで少しずつ機械的な劣化が進み、弁をうまく開閉できなくなってしまうんですね。

具体例②　エラーコード「651」または「65」が表示されたケース

給湯器の表示パネルに「651」や「65」というエラーコードが出て運転が止まった、という経験をされた方さんもいるかもしれません。

ノーリツやリンナイなど各社のサポート情報によると、エラーコード「651」は水量サーボ異常、「65」は水量制御異常を意味するとされています。
新しい機種では「651」、旧型の機種では「65」と表示されることが多いようですね。

このエラーが出たときは、給湯器が安全のために運転を停止している状態なので、むやみにリセットを繰り返さず、専門の業者さんに点検・修理を依頼するのが安心です。

具体例③　「湯温が安定しない・点火を繰り返す」ケース

「給湯器が点いたり消えたりを繰り返す」「設定温度どおりのお湯が出ない」という症状も、水量サーボの不具合が原因のひとつとして挙げられることがあるとされています。

水量サーボが正常に流量を調整できなくなると、燃焼能力とのバランスが崩れてしまい、給湯器が「適切な状態じゃない」と判断して停止・再点火を繰り返すケースがあるようですね。
この場合も、自己判断での修理は難しいので、専門業者さんへの相談をおすすめします。

水量サーボは現行機種ではほぼ標準装備されています

なお、現在販売されているガス給湯器の多くには、水量サーボが標準的に搭載されているとされています。
各メーカーが「能力いっぱいの湯量を確保」「快適なシャワーを実現」といった形で訴求しており、省エネ・快適性を支える重要なパーツとして位置づけられているんですね。
もし給湯器の買い替えを検討しているなら、水量サーボ搭載かどうかを確認してみるのも良いかもしれません。
